ArchiCADのゾーンをインポート


ArchiCADモデルから関連する情報を含むArchiCADゾーンを直接dRofusデータベースにインポートすることが可能です。

この機能は、既存のArchiCADモデルからdRofusプロジェクトにデータをロードするために使用できます。また、この機能は、ArchiCADで作成されたZoneをdRofusに動的に追加するために使用されます。例えば、ArchiCADのモデルにdRofusの部屋をすべて配置した後、ArchiCADで作成したゾーン (廊下など) をすべてdRofusに追加することができます。

どんなデータを取り込むのか?

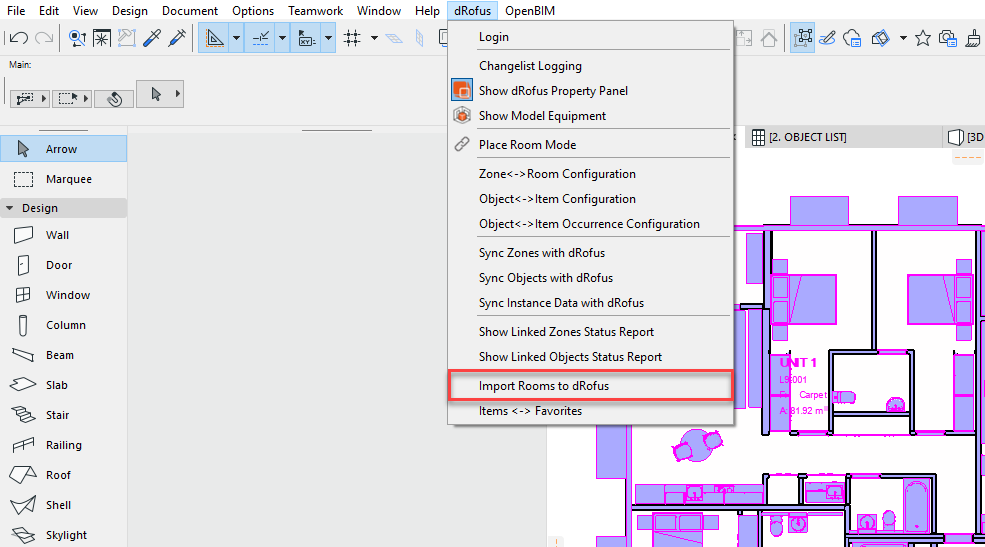

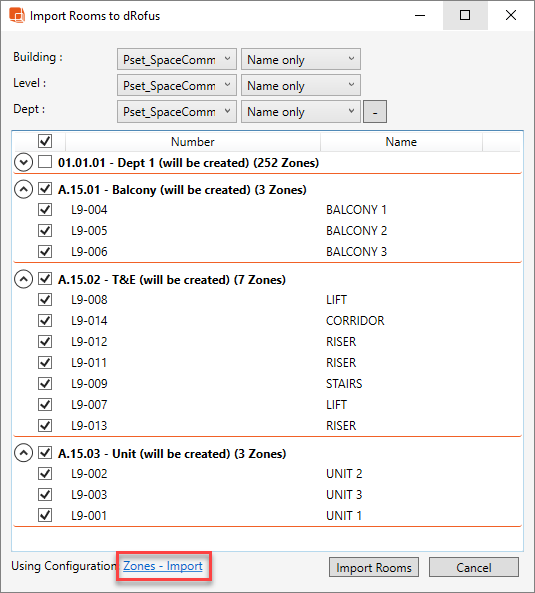

ArchiCAD アドオンの他の操作と同様に、このプロセスも有効な部屋属性設定に基づきます。デフォルトでは、デフォルトとして定義した設定が使用されますが、ゾーンのインポート用にカスタマイズした設定を作成することも可能です。その場合、"dRofusへの部屋のインポート" (Import Rooms to dRofus) ダイアログ(下図)で使用する有効な属性設定をクリックし、正しい属性設定を選択してください :



ゾーンをdRofusにインポートする場合、ArchiCADからdRofusにデータを書き込むため、属性設定内のすべてのマッピングされた属性の方向が逆になります。 例えば、アクティブな属性構成で、部屋の "備考" をdRofusからArchiCADに送信するよう定義した場合、ArchiCAD ゾーンのインポートを実行すると、実際に値は逆にArchiCADからdRofusに送信されることになります。ただし、dRofusで読み取り専用になっている属性 (システム属性や 計算属性など) は更新されないので注意してください。これらの属性は、属性設定エディタ内で半音で表示され、更新できない属性であることが示されます。

dRofusのどこにゾーンをインポートすればよいのか?

dRofusにインポートするすべてのゾーンは、あらかじめ定義された機能構造内のどこかに位置する必要があります。したがって、ゾーンをdRofusにインポートする前に、どの機能、または、サブ機能にインポートするかを決定する必要があります。

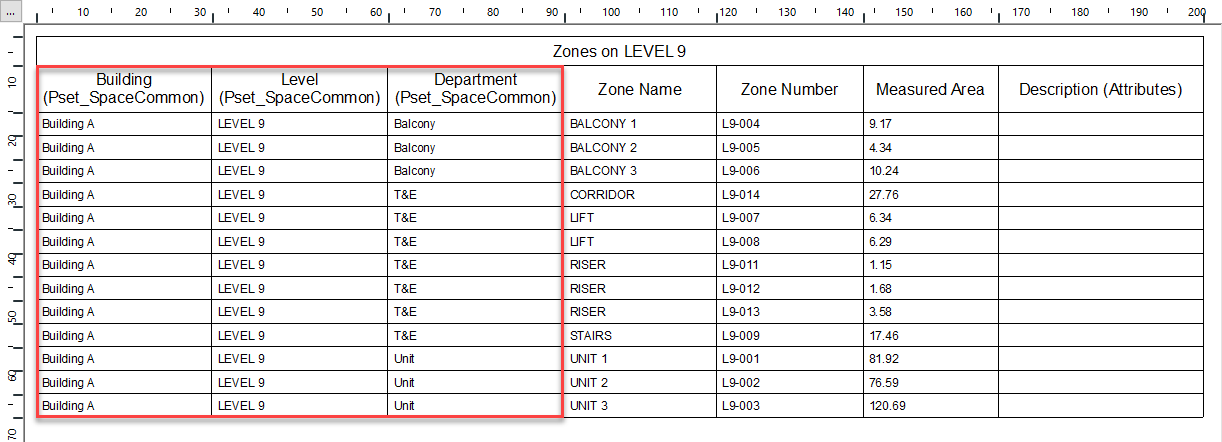

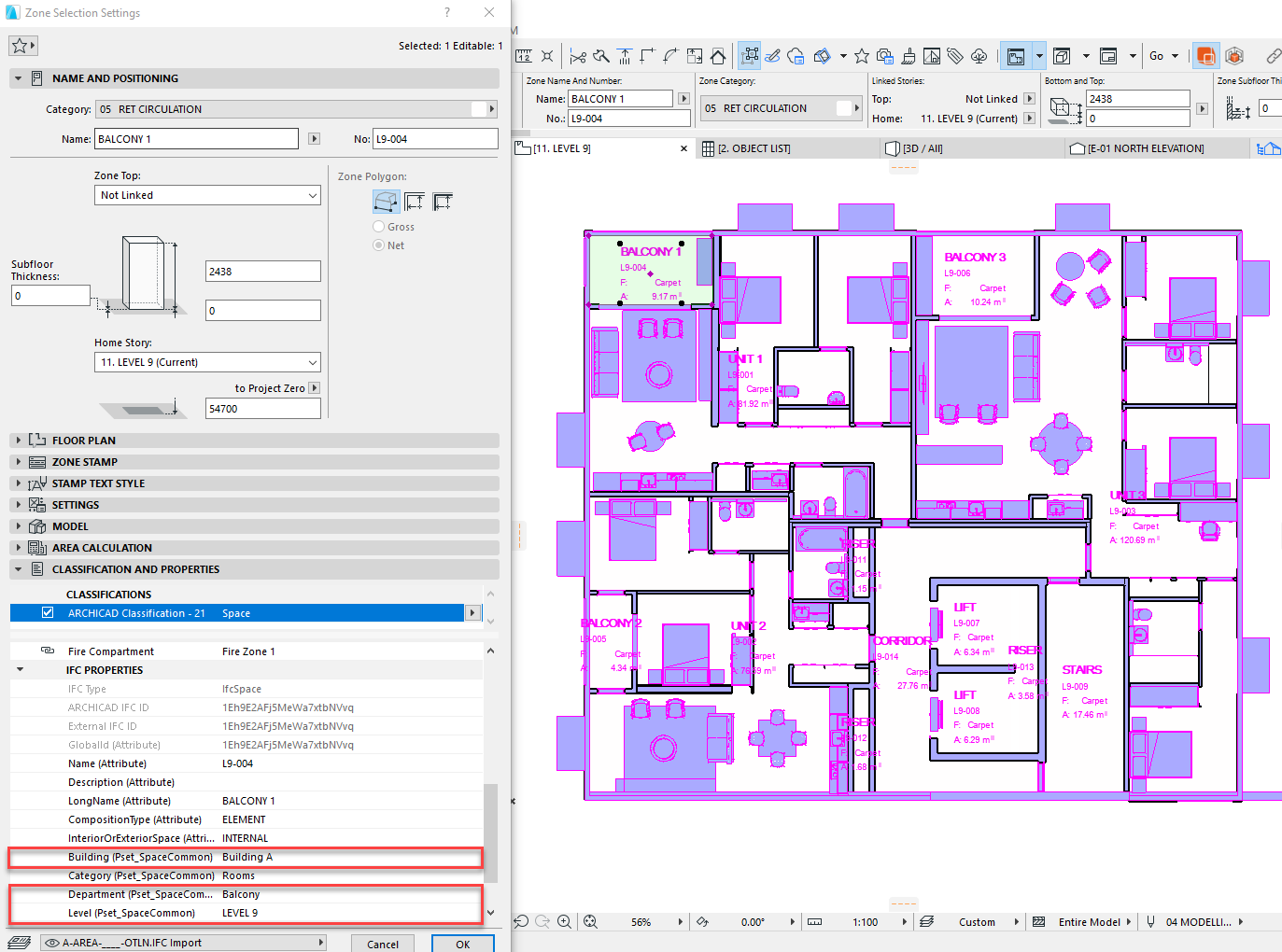

ArchiCAD内で、機能/サブ機能情報を含むゾーンプロパティを識別する必要があります。以下の例では、LEVEL 9のゾーンについて、"ビルディング" (Building)というArchiCAD IFCプロパティを使用して、第1機能階層、第2機能階層として "レベル (階層)" 、第3機能階層として "部門" を定義しています (以下でハイライト表示):




インフォメーション

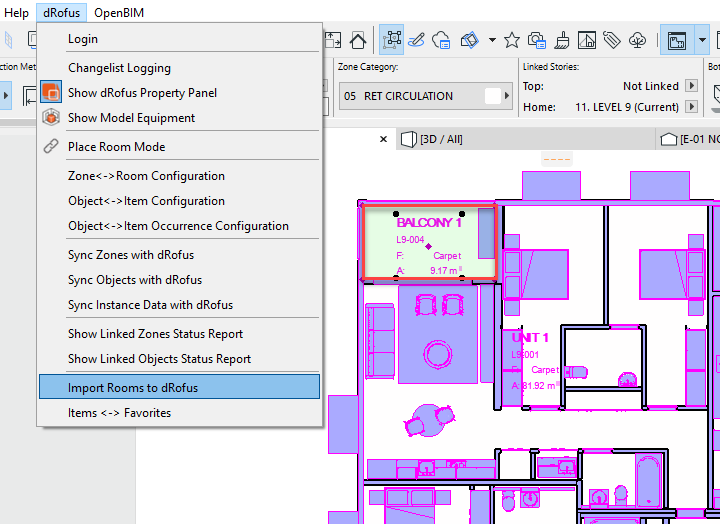

"dRofusに部屋をインポート" (Import Rooms to dRofus) ダイアログでゾーンのIFCプロパティを表示するには、"dRofusに部屋をインポート" ダイアログを表示する前に、少なくとも1つのゾーン (必要なIFCプロパティをすべて含む) を選択する必要があります :



部屋を"dRofusにインポート"(Import Rooms to dRofus) ダイアログで、機能/サブ機能の定義が含まれるゾーンプロパティを選択します。その後、各プロパティ内の値に、名前値、数値値、またはその両方を含めるかどうかを設定することができます。デフォルトでは、名前のみが含まれます。.

また、ゾーン・プロパティに機能名のみが含まれている場合、その名前でdRofusに新しい機能を作成し (まだ存在しない場合)、インポート時にその機能に対する番号を自動生成します。

もしゾーン・プロパティに機能番号だけが含まれている場合、dRofusにその番号の新しい機能 (まだ存在しない場合) を作成し、その名前を空白にします。

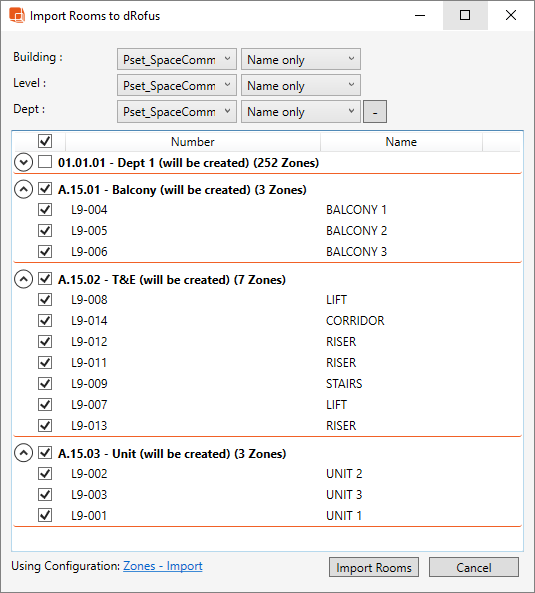

機能の3つのレベルに対して "名前" のみを使用する例は以下の通りです :



dRofusに部屋として取り込むことを検討するゾーンを示すフィルタがあります :

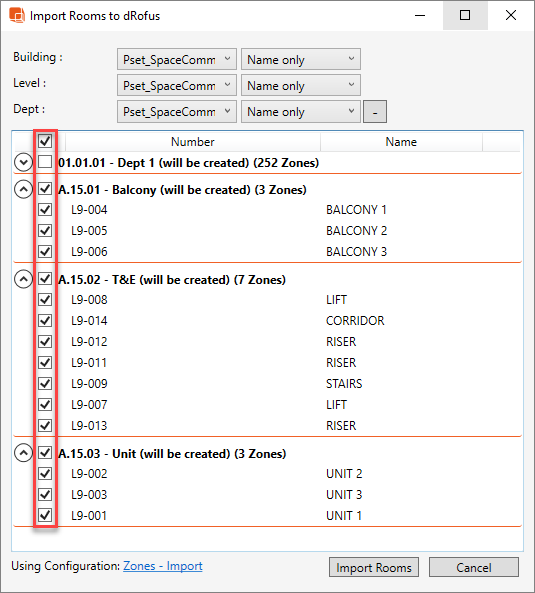

チェックボックスで、該当するゾーンと、または最低限 (識別された) 機能のみを含めることができます。

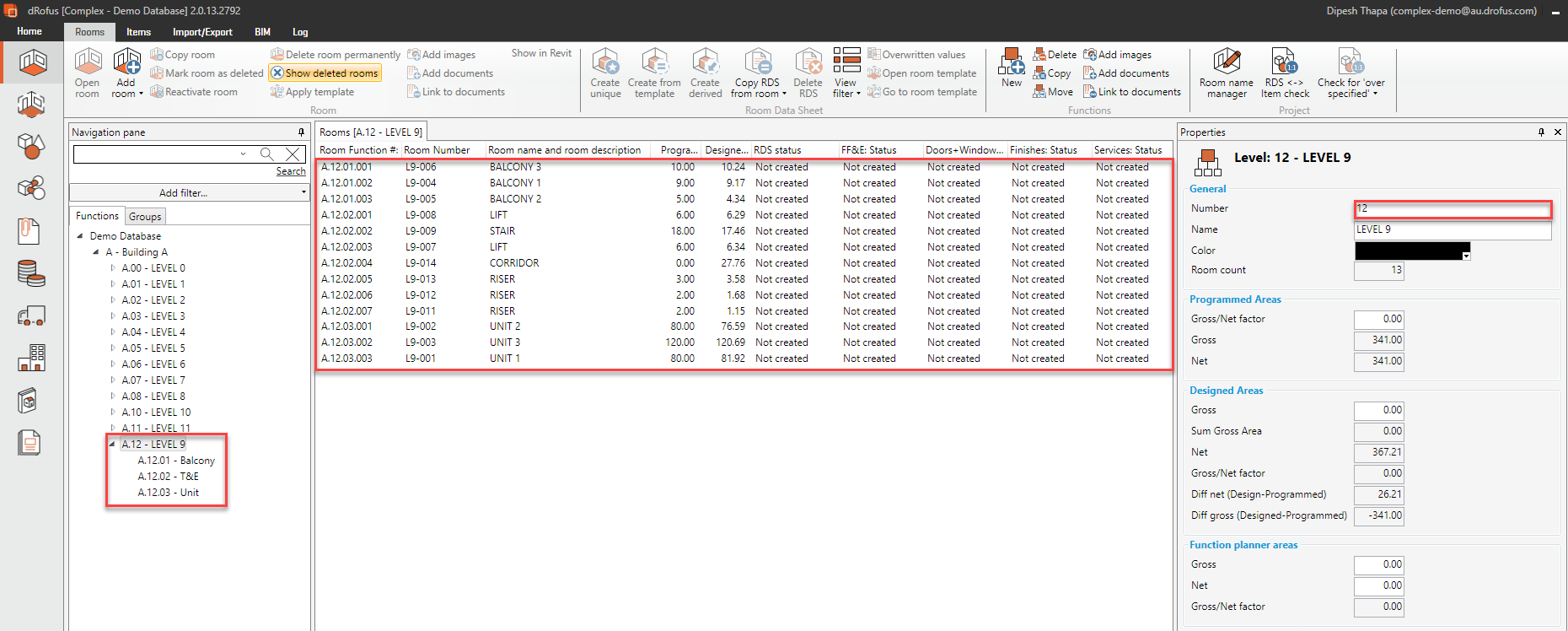

3つの機能階層をすべて "名前のみ" にして、"部屋のインポート" をクリックすると、"LEVEL9"という2階層機能1つと "バルコニー" "T&E" "ユニット" という3階層機能、そして13の部屋のインスタンスがdRofus内に以下のように作成されます:

なお、"LEVEL 9" という機能は、番号として "12" を取得しています。これは、右側の "プロパティ" パネルで簡単に変更することができます :



インフォメーション

もし、ゾーンをインポートする機能/サブ機能 (あらかじめ定義された機能構造内) をまだ決めていない場合、ゾーンをdRofusの一時的な機能にインポートし、後でdRofusクライアント内の目的の機能/サブ機能に移動することが可能です。

警告

もし、アクティブな部屋またはスペースの属性設定が、dRofusの "部屋名" →ArchiCADの "ゾーン名" でマッピングされている場合、dRofusで作成された新規の部屋の "部屋名" は空白となり、モデル内のゾーンの "ゾーン名" も空白となります。
また、アクティブな部屋またはスペース属性設定がArchiCADのゾーン名→dRofusの部屋名でマッピングされ、プロジェクト管理者がdRofusクライアント内の "部屋名の編集を無効にする" をチェックした場合、"事前定義された部屋名のリストを変更することは許可されていません" というエラーメッセージが表示され、その後に、dRofus内に部屋がインポート/作成されていないことを示す別のメッセージが表示されます。
dRofusとRevitの間で名称のマッピングが行われていない場合、dRofusで作成された新しい部屋の "部屋名" は空白となり、モデル内のゾーンの "ゾーン名" は変更されません。
