ArchiCADのゾーンを同期

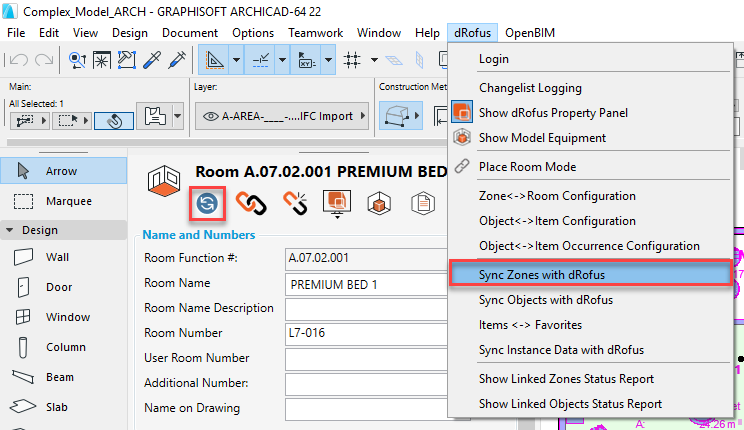

以下に示すように、dRofusメニューまたはdRofusパネル内のアクションアイコンのいずれかの "dRofusでゾーンを同期" (Sync Zones with dRofus) コマンドを使用して、ArchiCADゾーンをdRofus部屋と同期できます(ArchiCADゾーンを選択し、その1つのArchiCADゾーンのみを同期する場合) :

データは、ゾーン<->部屋のデフォルト/アクティブ属性構成に従って同期されます。設定の定義と使用方法については ArchiCADのゾーンから部屋への構成 を参照してください。

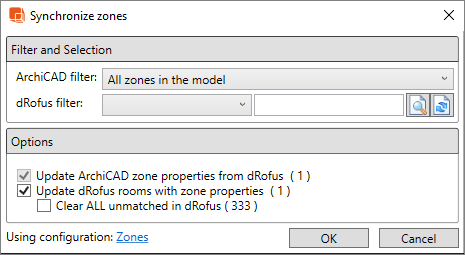

 "dRofusでゾーンを同期" (Sync Zones with dRofus) コマンドを有効にすると、次のダイアログが表示されます :

フィルタと選択

• ArchiCAD フィルタ: 選択したゾーンのみ、モデル内のすべてのゾーン、または現在のフロアのゾーンのいずれかを同期化できます。
• dRofus フィルタ: 同期する dRofus 部屋にフィルタを適用することができます。新規/変更したdRofusフィルタの結果を更新するには



   を押してください。

オプション

• dRofusからArchiCADのゾーンプロパティを更新: ゾーン↔部屋のデフォルト/アクティブ属性設定に従って、対応する (リンクされた) dRofus部屋の最新データでArchiCADゾーンを更新することができます。これは、ゾーン<->部屋のリンクにのみ適用されます。このオプションはチェックを外すことができません。カッコ内には、dRofus部屋に同期されるArchiCADゾーンのカウントが表示されます。リンクされていないゾーンは、このカウントに含まれません。
• dRofusの部屋をゾーンプロパティで更新: ゾーン↔部屋のデフォルト/アクティブ属性設定に従って、対応する (リンクされた) ArchiCADゾーンの最新データでdRofus部屋を更新することを可能にします。これは、リンクされたゾーン↔部屋にのみ適用されます。括弧内には、ArchiCADゾーンと同期されるdRofus部屋の数が表示されます。リンクされていない部屋は、この数に含まれません。
• dRofusの不一致をすべて消去: このオプションは、ArchiCADフィルタとして "モデル内のすべてのゾーン" (All zones in the model)を選択し、"ゾーンプロパティでdRofus部屋を更新する" (Update dRofus rooms with zone properties) オプションを選択した場合にのみ使用できます。リンクされていないdRofus部屋の属性 (ArchiCADのゾーンから値を取得するように定義されていたもの) がすべて消去されます。このオプションは、例えば、ArchiCADゾーンを削除し、dRofus部屋のマッピングされた属性 (一度リンクされたもの) を消去したい場合に使用します。カッコ内には、該当するArchiCADゾーンに現在リンクされていないdRofus部屋の数が表示されます。
• 画像を追加: 同期される各部屋の詳細な平面図のビットマップイメージを生成します。新しい画像は、有効なArchiCADビュー内のグラフィック設定と一致します。
• コンフィギュレーション(構成)の利用: 別の属性設定に切り替えたり / 有効にしたりしない限り、データはデフォルトで設定されている属性構成に従って同期されます。
  属性構成の作成／変更／削除は、BIM管理者が行うことができます。各属性構成内で、BIM管理者はArchiCADゾーン属性を対応するdRofus部屋属性に選択/関連付けし、dRofusとRevit間でデータ (各関連付けに係る) をフローする方向を指定することができます。より詳細な説明については、以下を参照してください : Revit 属性設定の新規作成または編集 (Create New or Edit Revit Attribute Configuration)

ヒント

dRofus 部屋に dRofusフィルタを設定した場合、"dRofus で一致しないものをすべてクリアする" (Clear ALL unmatched in dRofus)を選択して同期を実行すると、dRofus部屋 (フィルタで定義) の属性の結果のみが消去されます。
