すべてのオカレンスに対するArchicad IFCのGUID

IFC GUIDをArchicadからdRofusのオカレンスへ

dRofusは、ArchicadのすべてのインスタンスのIFC GUIDを、dRofusの対応するオカレンスすべてに、
自動的に追加します。IFC GUID (Globally Unique Identifier)は、各要素を異なるソフトウェアプラットフォームやプロジェクト段階にわたって、区別および追跡可能に保つために重要です。これは、信頼性の高いデータ交換、堅牢な変更管理、BIMワークフローにおけるシームレスなコラボレーションを、支えるものです。

IFCのGUIDが重要な理由

  • 相互運用性 (Interoperability):IFC GUIDはユニバーサルキーとして機能し、dRofusはArchicadとdRofus間、またIFC標準をサポートする他のBIMツールとのデータの一致と同期を可能にします。

  • データの整合性と変更追跡:各オカレンスに IFC GUID を保存することで、dRofus は変更を追跡し、バージョンを管理し、重複を避けることができます-大規模な共同プロジェクトに不可欠です。

  • エラーの削減:IFC GUIDを共通キーとして使用することで、インポート、エクスポート、同期の際のミスマッチやデータ損失を最小限に抑えます。これにより、プロジェクトのライフサイクルを通じて、更新が正しく反映されます。

  • シームレスな視覚化と調整:IFC GUIDにより、dRofusは3Dモデル要素を関連データに直接リンクし、ハイライト、選択、データ駆動型ナビゲーションなどの機能をサポートします。

これらのIFC GUIDは、構成で定義されることなく背景に追加されます。

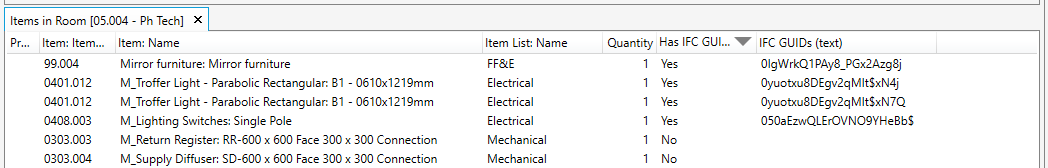

オカレンスが分割されている場合、部屋のアイテム (Items in Room)を使用すると、
各行にはIFC GUIDが表示されます。

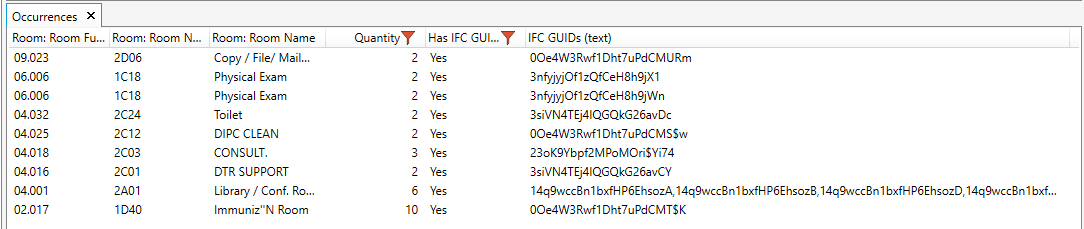

dRofusでIFC GUIDをチェックする方法

  • IFC GUID 列を持つ: 計画されたがモデル化されたオカレンスと一致するかどうかを示します。

  • IFC GUIDs ( テキスト ) 列: Archicadから抽出された特定のGUIDを表示します。


アイテムモジュールのオカレンスを使い、計画されたオカレンスとモデル化されたインスタンスを表示

例:
部屋の計画数量が6で、6つのIFC GUIDがリストされている場合、すべての計画アイテムがモデル化されます。部屋の計画オカレンス数が10で、IFC GUIDが1つしかない場合、計画を満たすにはさらに、9つのインスタンスをモデル化する必要があります。

IFCのGUIDはいつオカレンスに追加されますか?

前提条件

Archicadの操作

dRofus での期待結果

IFCガイドがdRofusオカレンスに転送されるか?

dRofus アイテム/オカレンスにリンクされていないイ。

dRofusモデル装備パネル → "dRofusで作成”

正しい数量とGUIDでアイテムが作成され、オカレンスも作成。

Yes

dRofus アイテムにリンクされたインスタンスで、dRofus 内にオカレンスが存在しない。

dRofusモデル装備パネル → "dRofusに追加”

オカレンス作成、数量、GUIDがArchicadと一致。

Yes

dRofusアイテムにリンクされたインスタンス、オカレンス は存在するが数量が異なる。

dRofusモデル装備パネル → "dRofusで更新”

オカレンス更新、数量とGUIDがArchicadと一致。

Yes

アイテムはリンクされ、数量は異なる。

アイテムのオカレンスを同期させる。

オカレンス更新、数量とGUIDがArchicadと一致。

Yes

IFCのGUIDは常に同期され、dRofusの各オカレンスにArchicadのモデル化されたインスタンスが正確に反映されます。
