dRofus パネル ファミリインスタンスについて

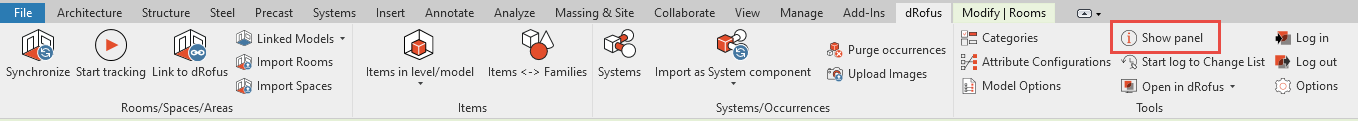

dRofusリボン内で "パネルを表示" ボタンを選択し dRofusパネルを起動します:

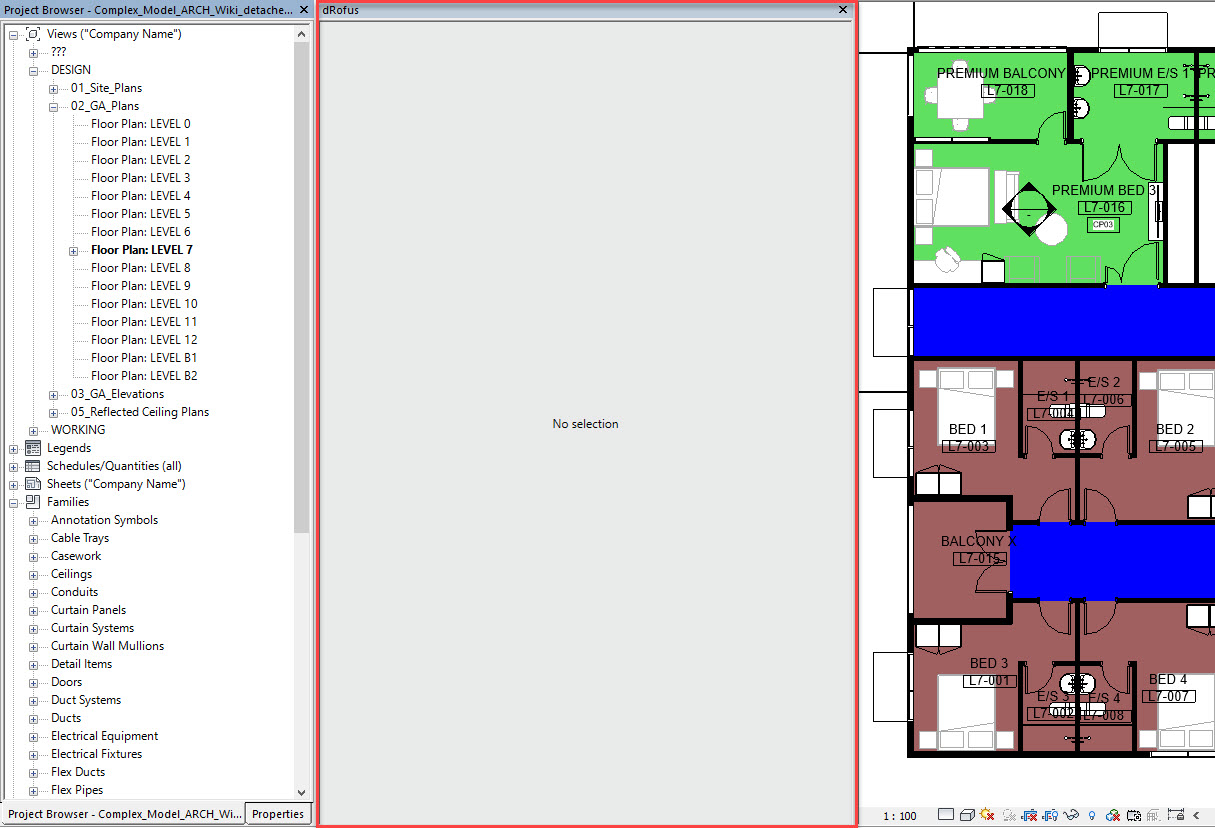

これにより、次のように移動/連結可能なdRofusパネルが表示されます:

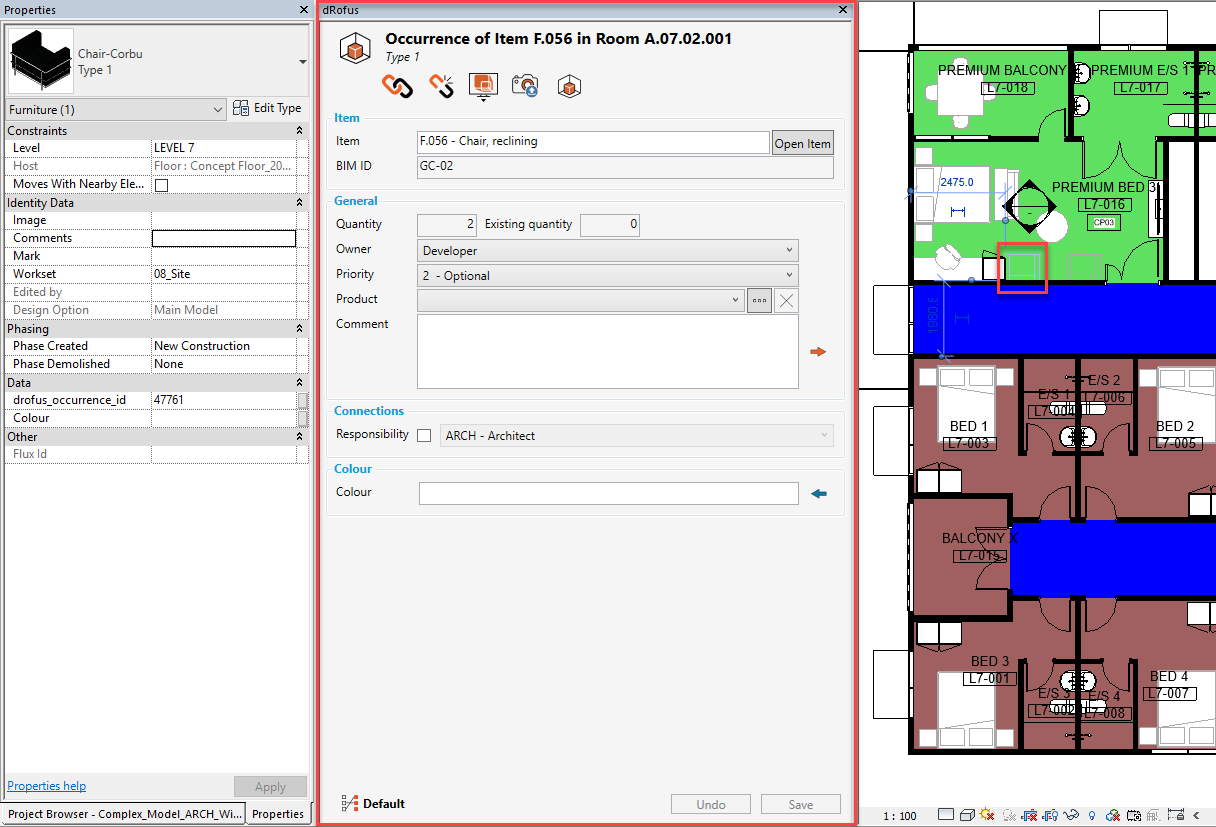

Revit ファミリインスタンス (ファミリタイプは対応する dRofusアイテムタイプにリンク済み +インスタンスは対応する dRofusアイテムオカレンスにリンク済み) を選択すると、dRofus パネルに dRofus アイテムオカレンスのすべてのインスタンス属性が次のように表示されます:



有効な/デフォルトのオカレンス<->Revitインスタンス構成によって、いくつかのインスタンス属性の横に矢印が表示されることがあります。

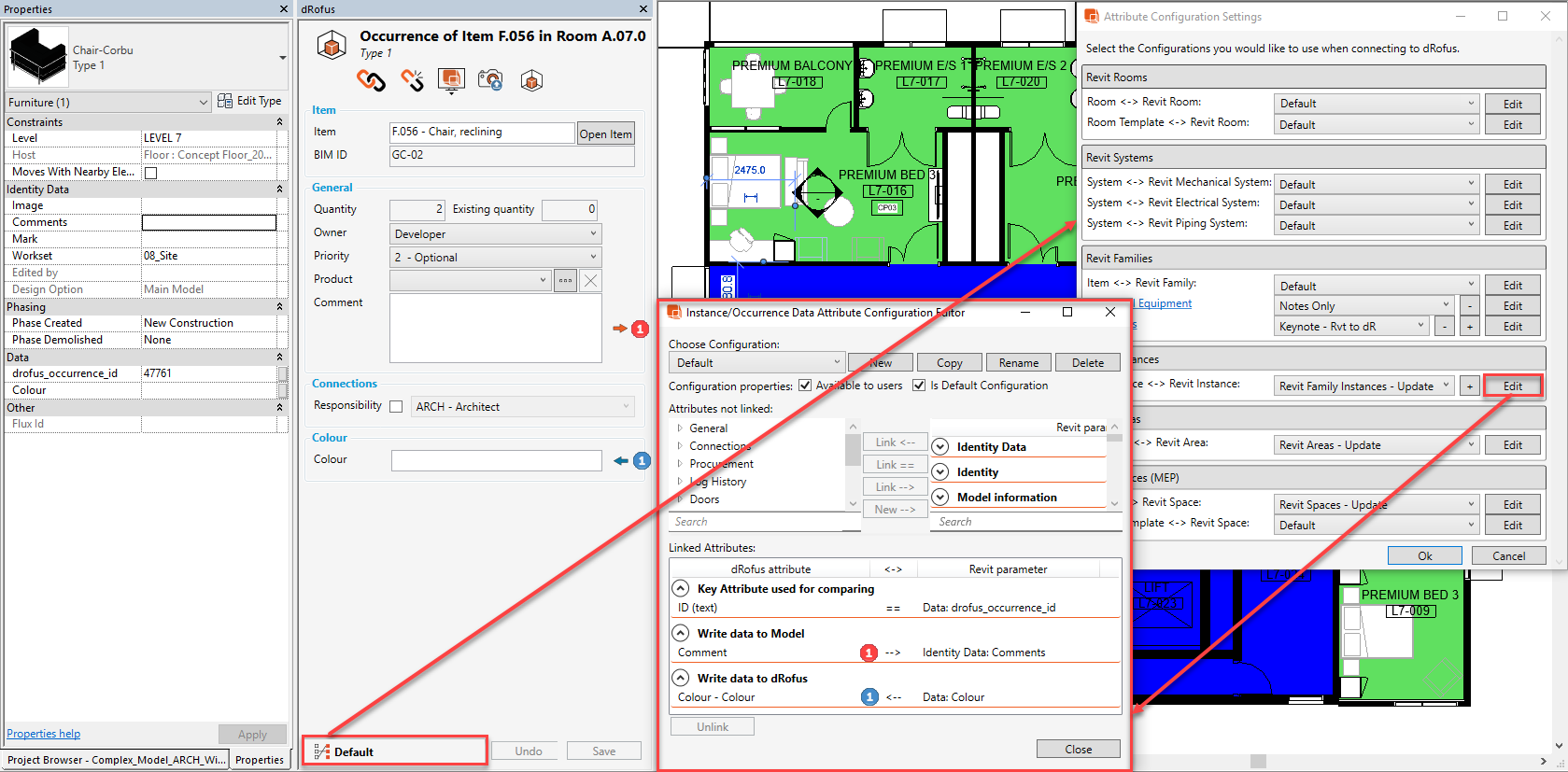

この例では "Revitファミリインスタンス - 更新"という構成が適用されています。この構成をクリックし "Revitファミリインスタンス - 更新" というオカレンス <-> Revitインスタンス構成に対して (属性構成設定ダイアログ内で "編集" をクリック) すると (インスタンス/オカレンスデータ属性構成編集ダイアログ内で) 次のことが分かります:

  • dRofusのアイテムオカレンス属性 (1)は、その値がRevitのファミリインスタンス・パラメータに押し込まれるようにマッピングされているため、dRofusパネル内の矢印はオレンジ色でを指しています。
  • dRofusのアイテムオカレンス属性 (1)は、Revitのファミリインスタンス・パラメータから値を取得するようにマッピングされているため、dRofusパネル内の矢印は青い色でを指しています。



インフォメーション

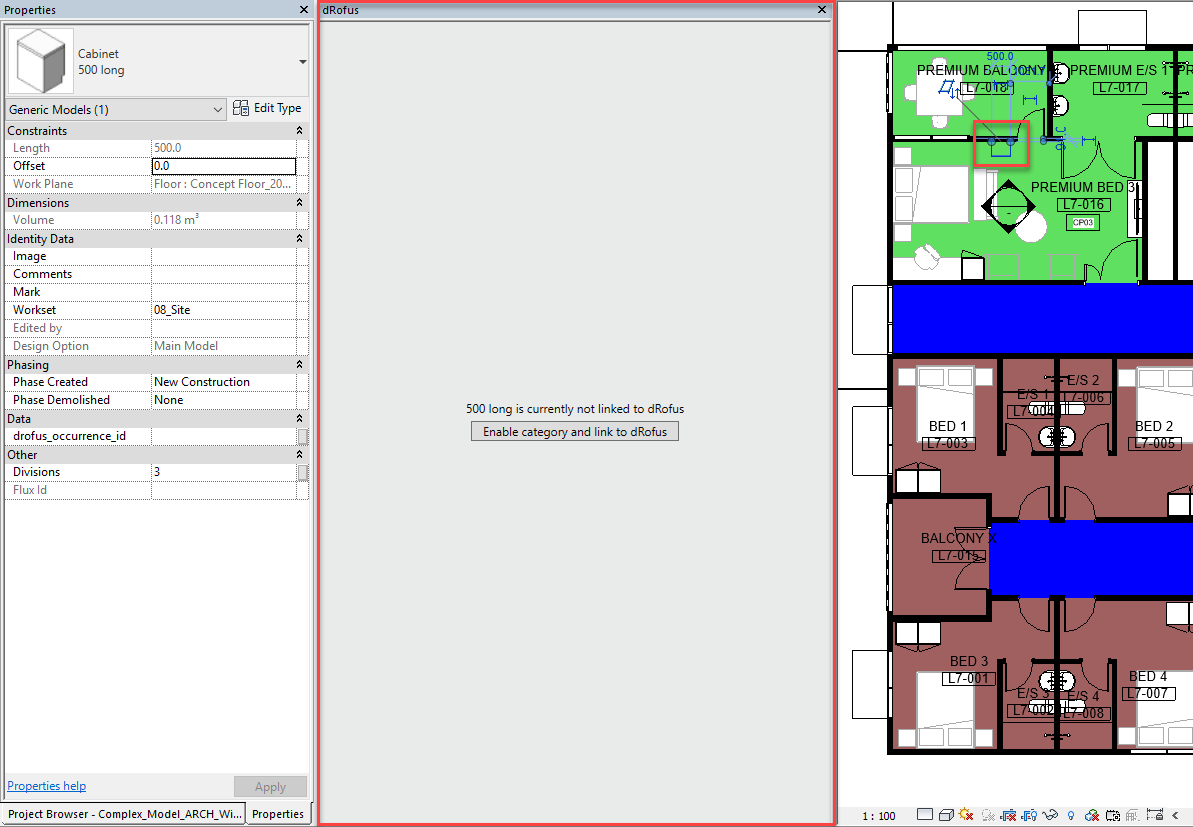

もし (その一方で) Revitファミリインスタンス (ファミリタイプが対応するdRofusアイテムタイプにまだリンクされていない)を選択すると、dRofusパネルに以下のメッセージが表示され、ここから以下のようにカテゴリーを有効にしdRofusにリンクすることができます:

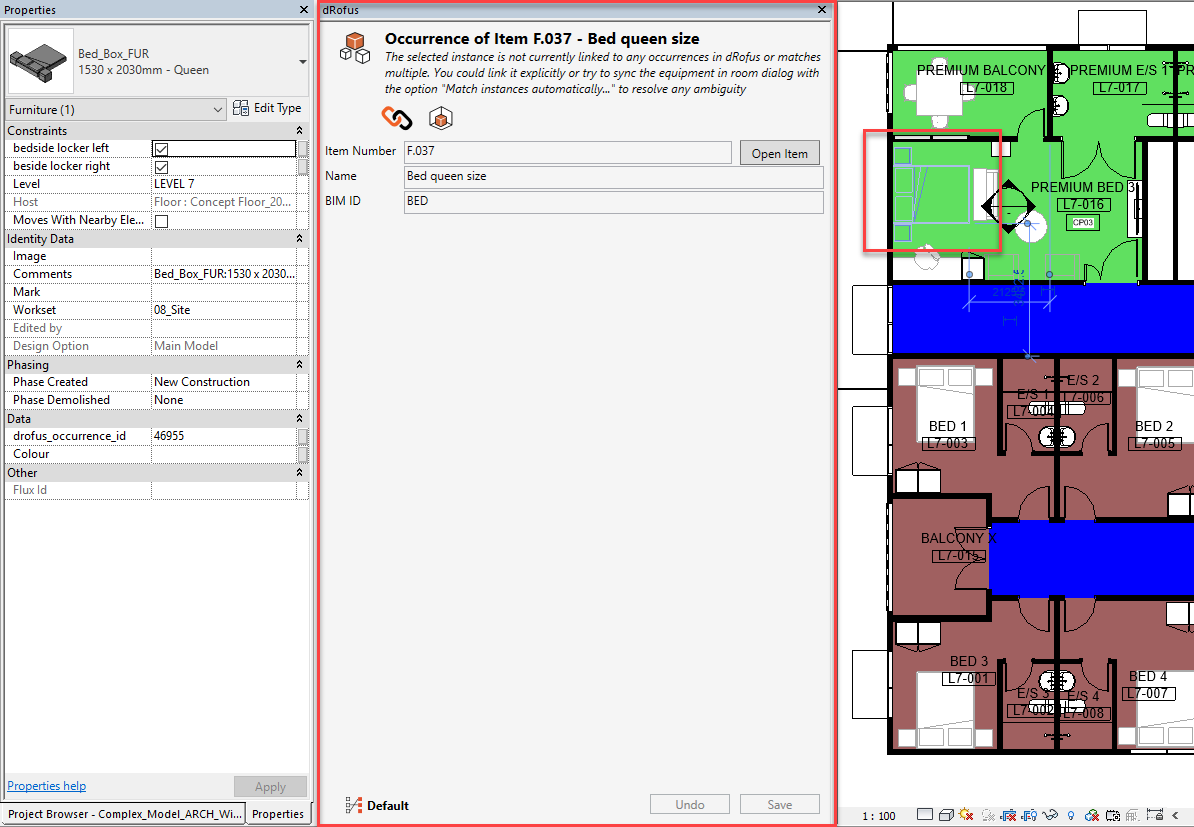

また、Revitファミリインスタンス (ファミリタイプは対応するdRofusアイテムタイプにリンクされているが、インスタンスは対応するdRofusアイテムオカレンスにリンクされていない)を選択すると、dRofusパネルにdRofusアイテムのアイテムコア属性の一部のみが表示され、アイテムを開くオプションは次のように表示さ れます:

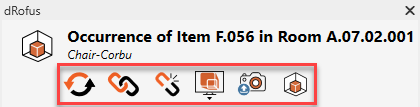

ファミリインスタンスのdRofus パネル内の次のアイコンについては dRofus パネル ファミリインスタンスのアクション・アイコン(dRofus Panel Family Instances Action Icons):を以下を参照してください。



dRofusアイテムオカレンスと Revitファミリインスタンス間のデータ交換については dRofusパネルファミリインスタンスのデータを更新 (dRofus Panel Family Instances Updating Data)を参照してください。
