すべてのオカレンスのRevit IFC GUID

dRofusは、Revit の全インスタンスから dRofusの全オカレンスに、常に、IFC GUID を追加します。
これは、IFC GUIDが、グローバルに一意な識別子であるため、各要素が異なるソフトウェア・プラットフォームや、プロジェ クトフェーズ間で区別され、追跡可能であることを保証するためです。
これは、いくつかの理由から不可欠です:

  • 相互運用性 (Interoperability):IFC GUIDは、dRofusがRevitモデルとdRofusまたIFCスタンダードをサポートする他のBIMツールとの間でデータを確実に一致させ、同期させるためのユニバーサルキーです。 これにより、異なるシステム間でモデルの交換や更新が行われた場合でも、各オブジェクトに関する情報の一貫性が保たれます。

  • データインテグリティと変更追跡 (Data Integrity and Change Tracking) : 各オカレンスごとに IFC GUID を保存することで、dRofus は変更を正確に追跡し、バージョンを管理し、重複を避けることができます。これは、複数の利害関係者が同じオブジェクトにアクセスし、時間をかけて更新しなければならない大規模な共同プロジェクトでは特に重要です。

  • エラーの削減 (Error Reduction) : IFC GUIDを共通キーとして使用することで、インポート、エクスポート、同期の際の不一致や データ損失のリスクを最小限に抑えます。 これにより、Revit インスタンスと dRofus オカレンスをリンクする際のエ ラーが減少し、プロジェクトのライフサイクルを通して更新が正しく伝播されます。

  • シームレスなビジュアライゼーションと調整 (Seamless Visualization and Coordination) : IFC GUIDを使用することで、dRofusは3Dモデル要素を関連データに直接リンクすることができ、ハイライト、選択、データ駆動型モデルナビゲーションなどの堅牢な可視化ビジュアライゼーションおよび調整機能を実現します。

RevitからdRofusに常にIFC GUIDを追加することは、信頼性の高いデータ交換、堅牢な変更管理、シームレスなコラボレーションを支えるため、非常に重要です-複雑な複数の利害関係者のプロジェクトでBIMワークフローを成功させるためのコア要件です。

これらのIFC GUIDは、構成で定義されることなく背景に追加されます。

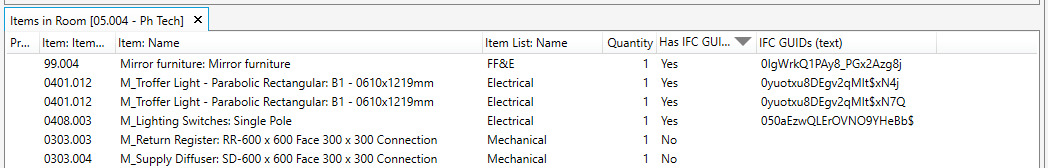

オカレンスが分割されている場合、部屋のアイテム (Items in Room) を使用すると、
各行に IFC GUID が表示されます。

“Has IFC GUIDs”は、計画されているオカレンスがモデル化されたインスタンスと一致するかどうかを、チェックするための列であり、IFC GUIDs (テキスト) はRevitから抽出された、特定のIFC GUIDを示していることに注意してください。

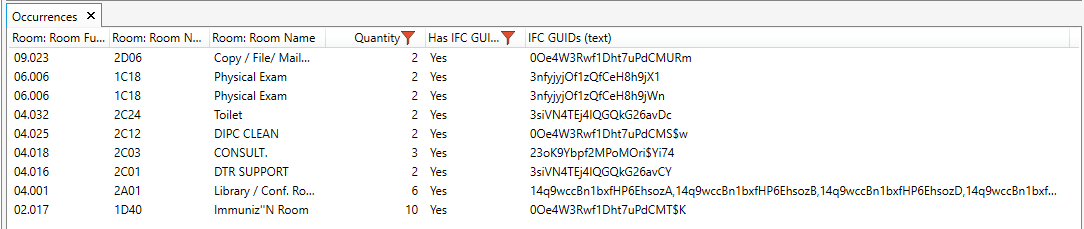

アイテムモジュールのオカレンス (Occurrences) を使用すると、
計画されたオカレンスとモデル化されたインスタンスが表示されます。

この例では、ライブラリーで、計画された数量の6つのオカレンスがあり、計画されたものがモデル化されたことを示す6つのIFC GUIDがあることがわかります。
また、次の部屋には10つの計画されたオカレンスがあり、IFC GUIDは1つしかないので、この部屋は必要な計画を満たすために、モデル内にあと9つのインスタンスが必要であることがわかります。

IFC GUIDはいつオカレンスに追加されますか?

IFC GUID がオカレンスに追加される方法はいくつかあります。

  1. 部屋、レベル、またはモデルのアイテム - オカレンスが同期されるたびに。

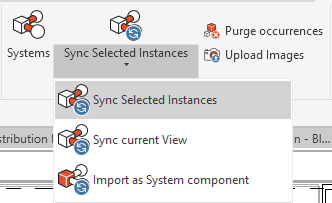

  2. 選択された同期、ビューごと、またはシステムとの同期 - オカレンスが同期されるたび。

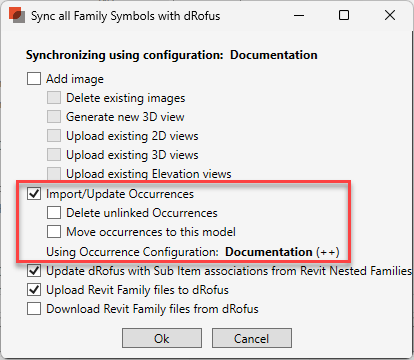

  3. アイテムをファミリに同期 - オカレンスで同期が使用されている場合。
