RevitのエリアとdRofusの部屋機能との連携

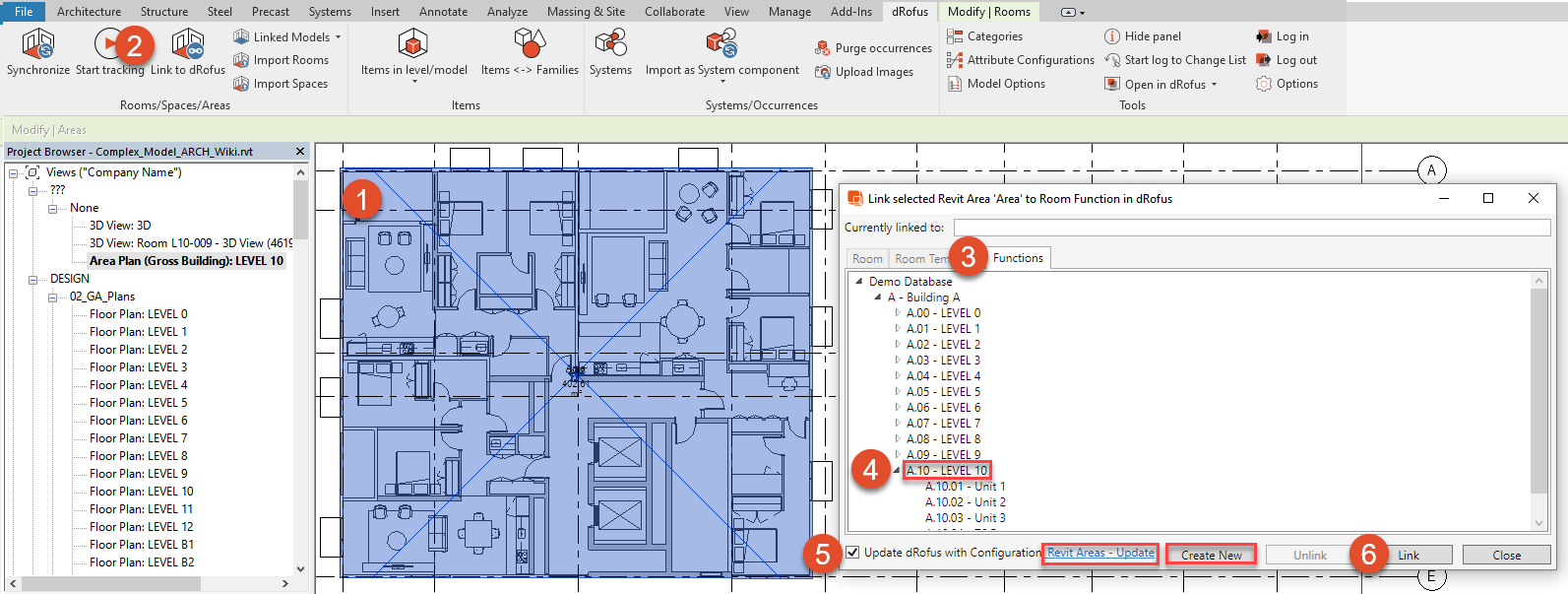

1. Revitの "エリア "を選択する。

2. Revit アドオンの dRofus メニューリボン内の “dRofus へのリンク” (Link to dRofus)を選択しま。

3. “機能” (Functions) タブを選択すると、現在のdRofusの機能構成が表示されます。

4. “dRofus構成を更新” チェックボックスをオンにするとアクティブなエリア属性構成 (図示したケースでは “Revitエリア-更新”)に従ってエリアと機能が同期されます。

5. "リンク "を選択する。

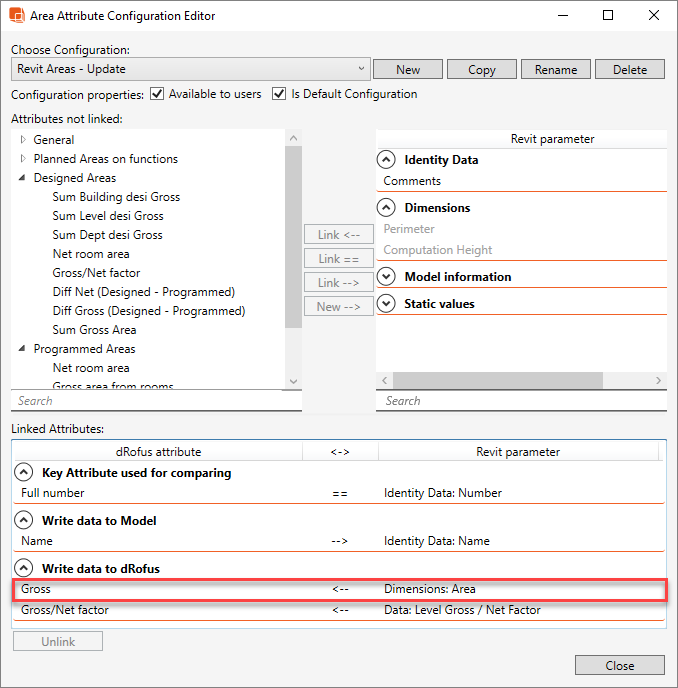

アクティブな構成である “Revit エリア - 更新” はRevit パラメータ “エリア” の値が dRofus の属性 “グロス”にプッシュされるようにマッピングされ、次のように表示されます:

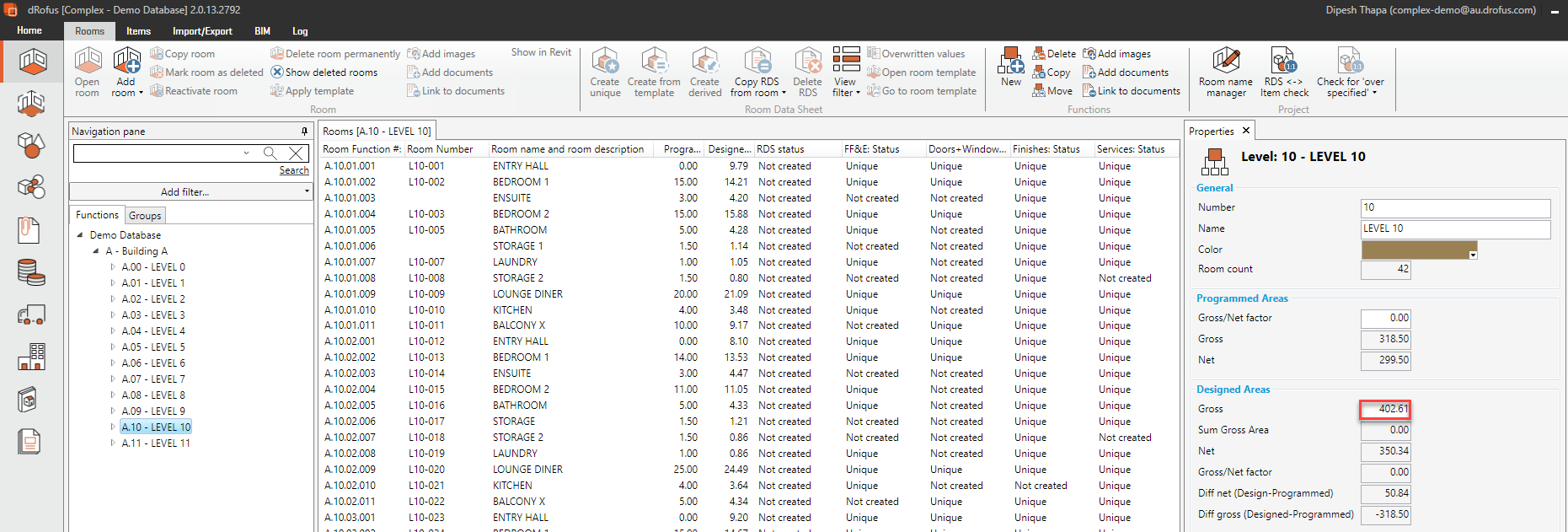

次に、以下に示すように “設計領域 : 総面積”(Designed Areas: Gross)の下のプロパティパネルのdRofus内の選択された関数の値が表示されます:

全てのエリアを更新

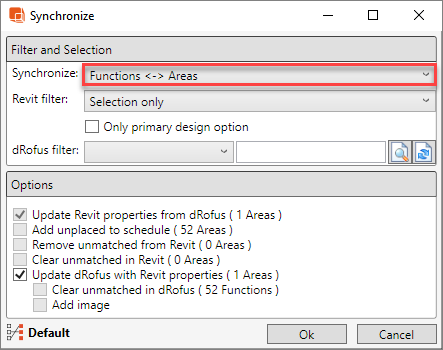

Revit上のすべてのエリアが対応する関数レベルにリンクされたら、同期ダイアログ内の同期オプション “関数<->エリア” (Functions <-> Areas)を使用して、すべてのエリア値をdRofusにプッシュします。比較のために同じ一意で一致するキー属性を持つエリアが一緒に計算され、一致するすべてのエリアの合計を取得します:
