オプション1 - 1つのRevitファミリタイプから複数のdRofus子アイテムタイプに接続
1つのRevitファミリタイプを複数のdRofus子アイテムタイプに接続する
dRofus でアイテム間に親子関係を設定することで、親アイテムから子アイテムにオカレンスを転送することができます。その結果、オカレンスと対応する Revit インスタンス間の接続は、子アイテムオカレンスに転送されます。下の画像は、dRofus の”部屋アイテム(Items in Room)”の概要で、親アイテムのオカレンスの 2 つが 2 つの子アイテムに転送され、オカレンスが 3 行に分かれていることを表しています。
![](../../__attachments/2595820328/image-20230309-130333.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
Child- Item will have a extra running number in the end.
例: 一般のアイテムを3つの子アイテムに分割する

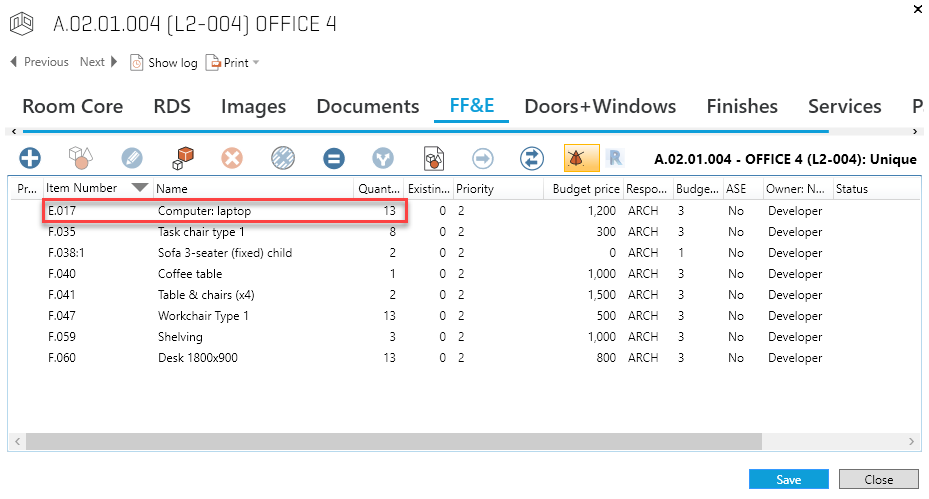

リンクされたRevit部屋から "13 "インスタンスを持つ “コンピュータラップトップ (Computer laptop)” というアイテムがインポートされました。
![](../../__attachments/2595820328/image2018-1-23%2015:38:42.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

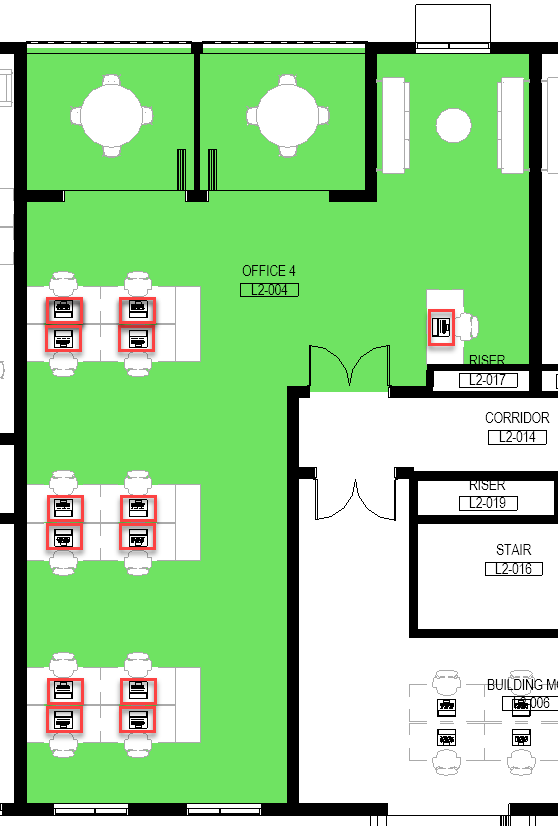

Revit内のジオメトリとグラフィックスの点では、すべてのコンピューターが同じに見えますが、実際には3つの異なるタイプのラップトップになります。
![](../../__attachments/2595820328/image2018-1-12%2017:53:9.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

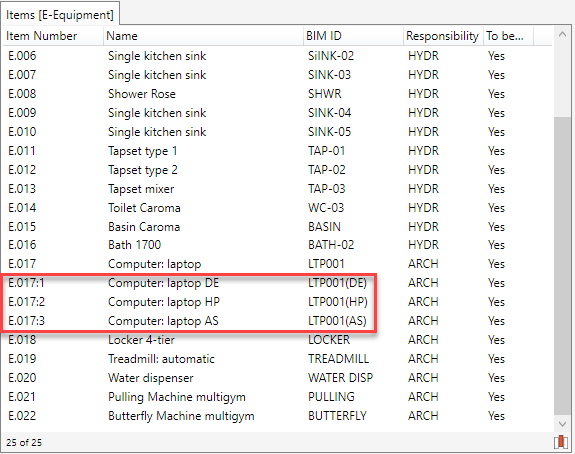

ステップ1: dRofusの親アイテム "コンピュータラップトップ(Computer laptop)"から3種類の子アイテムを作成し、3種類のラップトップを表します。
![](../../__attachments/2595820328/image2018-1-12%2018:6:41.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

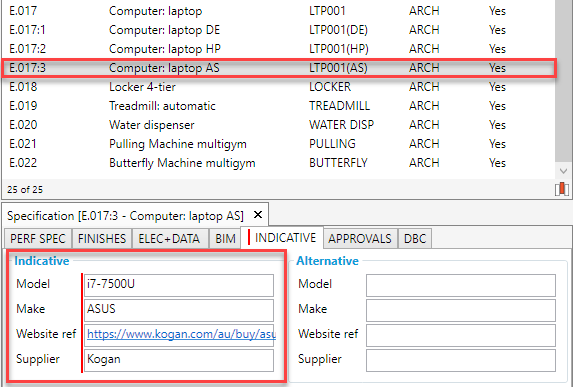

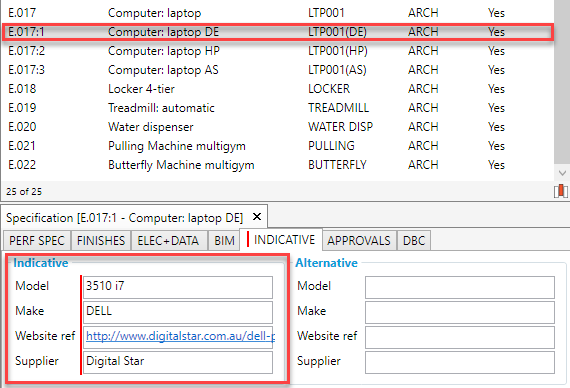

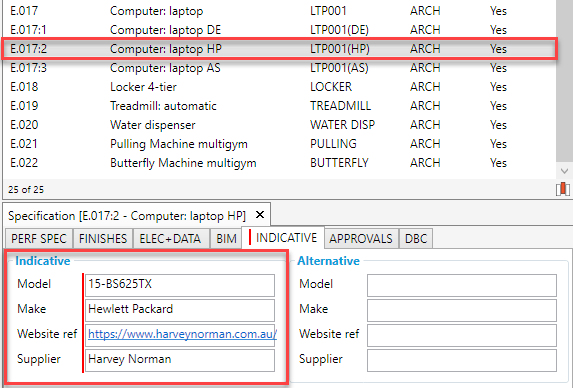

ステップ2:ラップトップの各モデルの技術仕様に基づいて、各チャイルドアイテム内のデータセットを構築します。
これには、プロセッサの種類、RAM容量、ストレージ容量、画面サイズなどの詳細が含まれる場合があります。
![](../../__attachments/2595820328/image2018-1-12%2018:7:48.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
![](../../__attachments/2595820328/image2018-1-12%2018:8:57.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
![](../../__attachments/2595820328/image2018-1-12%2018:11:3.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
各子アイテムの技術仕様が入力されると、dRofus 内でそれらを別々に追跡・管理することができます。これにより、どのラップトップがどのタイプかを簡単に識別でき、調達と設置の際に正しい仕様が満たされていることを確認できます。

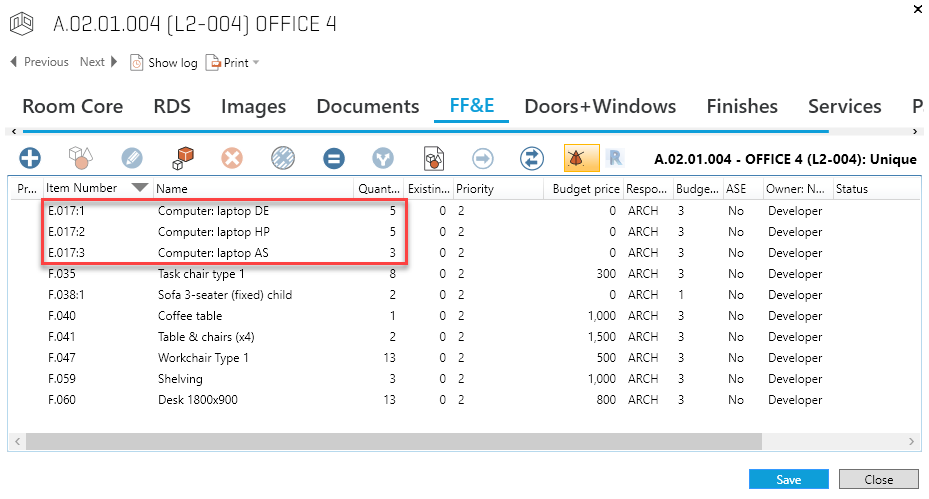

ステップ3:右クリックメニューの”アイテムをスワップする(Swap Items)”を使用して、13のオカレンスを3つの異なるラップトップに移行します。
![](../../__attachments/2595820328/image2018-1-23%2015:36:7.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

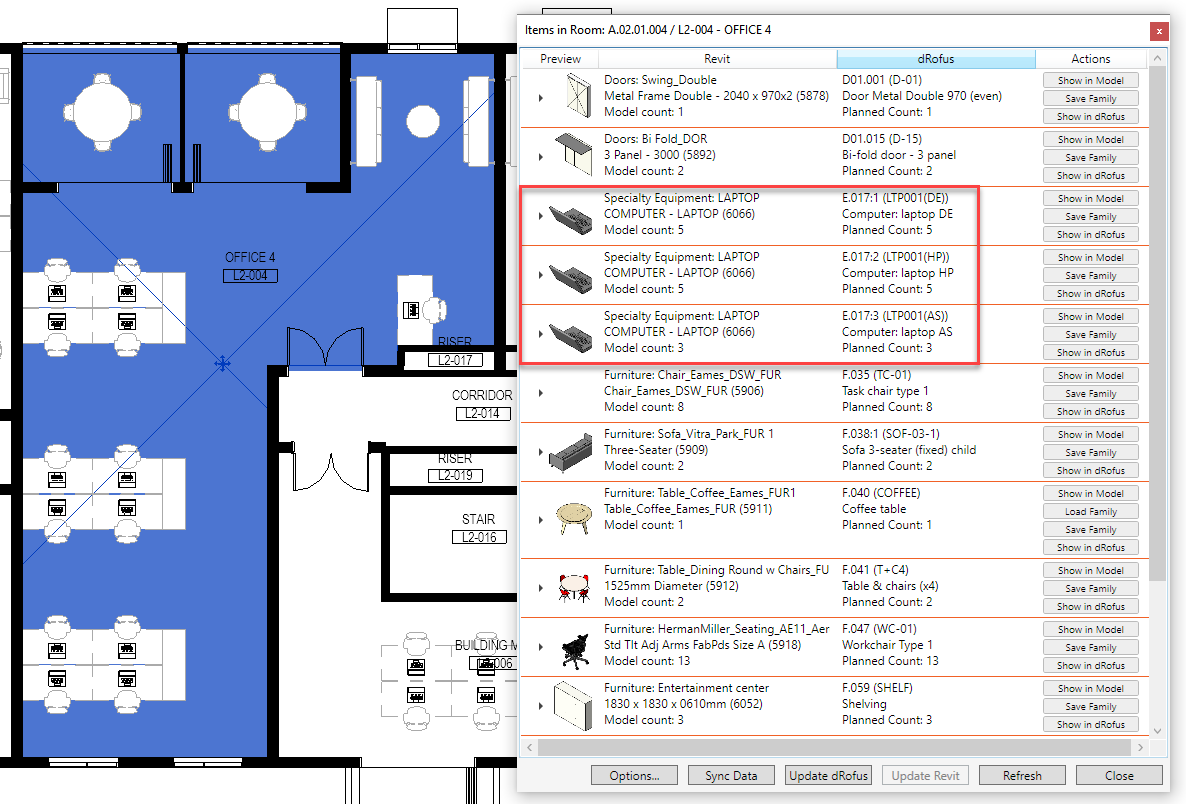

ステップ4: 検証
もし "部屋のアイテム(Items in room)"または "レベル/モデルのアイテム(Items in level/model)"ウィンドウを使用して、Revit 部屋にこれらのコンピュータがあることを確認した場合、Revit プラグインは、13 台のラップトップ ファミリ インスタンスと 13 台のラップトップ チャイルドを識別し一致させます。
![](../../__attachments/2595820328/image2018-1-30%2016:39:16.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
