dRofusパネル・ファミリタイプのデータ更新について

ファミリタイプのdRofusパネルの紹介は: dRofusパネルファミリタイプ紹介 (dRofus Panel Family Types Introduction) を参照してください。

アイテムコアの属性値は、dRofusパネルで変更することが可能です。これによりdRofusクライアント内でアイテムタイプを編集し、アイテムタイプ特有の変更を行う必要がなくなります。

dRofusパネル内で行われる変更は、以下の3つのタイプに分けられます:

1. 有効な／デフォルトの構成にマッピングされていない属性を編集する:

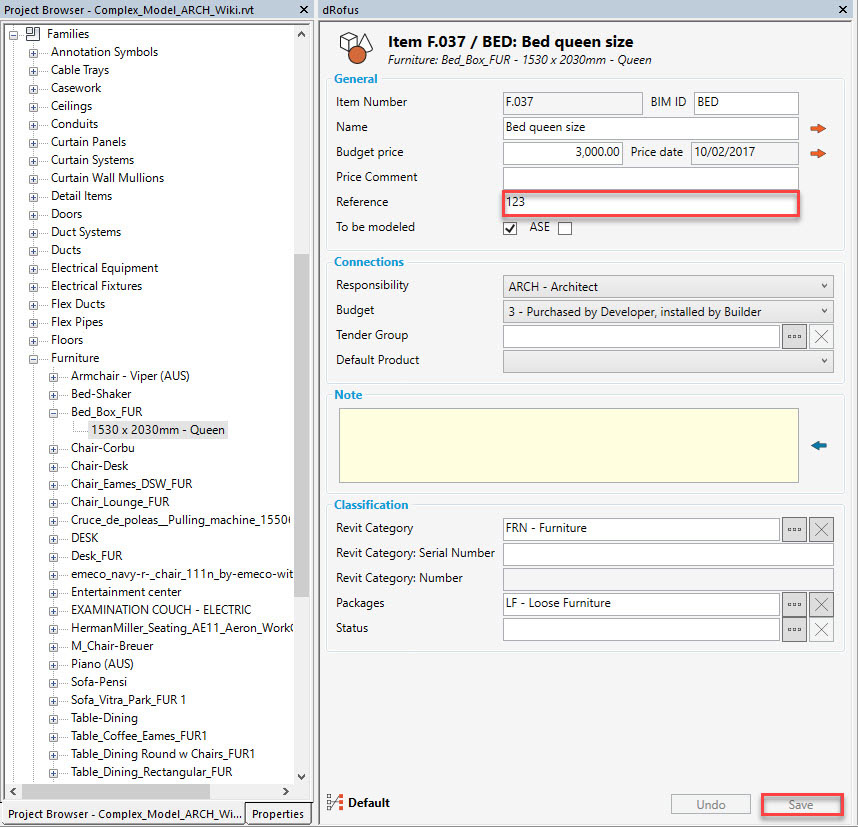

   以下の例では、dRofusの参照値を<空白>から "123 "に変更し、"保存 "をクリックした場合の例です:

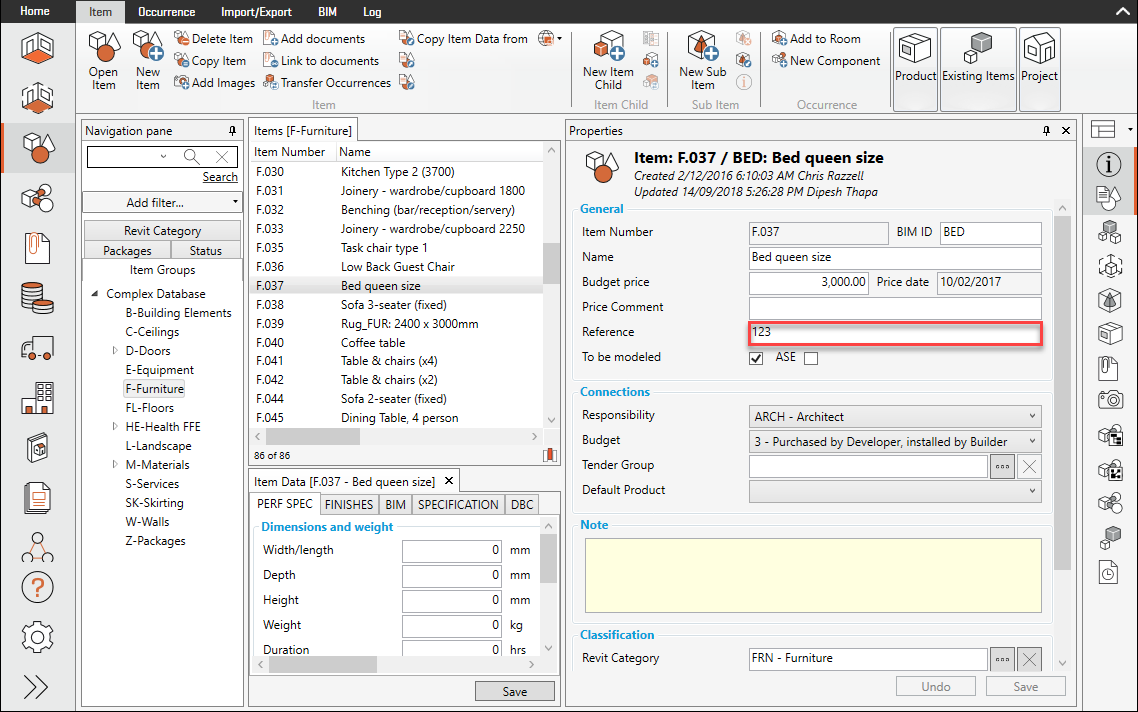

   次に dRofusクライアントを表示すると、このように変更されます:









2. 有効な構成/デフォルトの構成にマッピングされた属性を編集する (dRofus <- Revitのように):

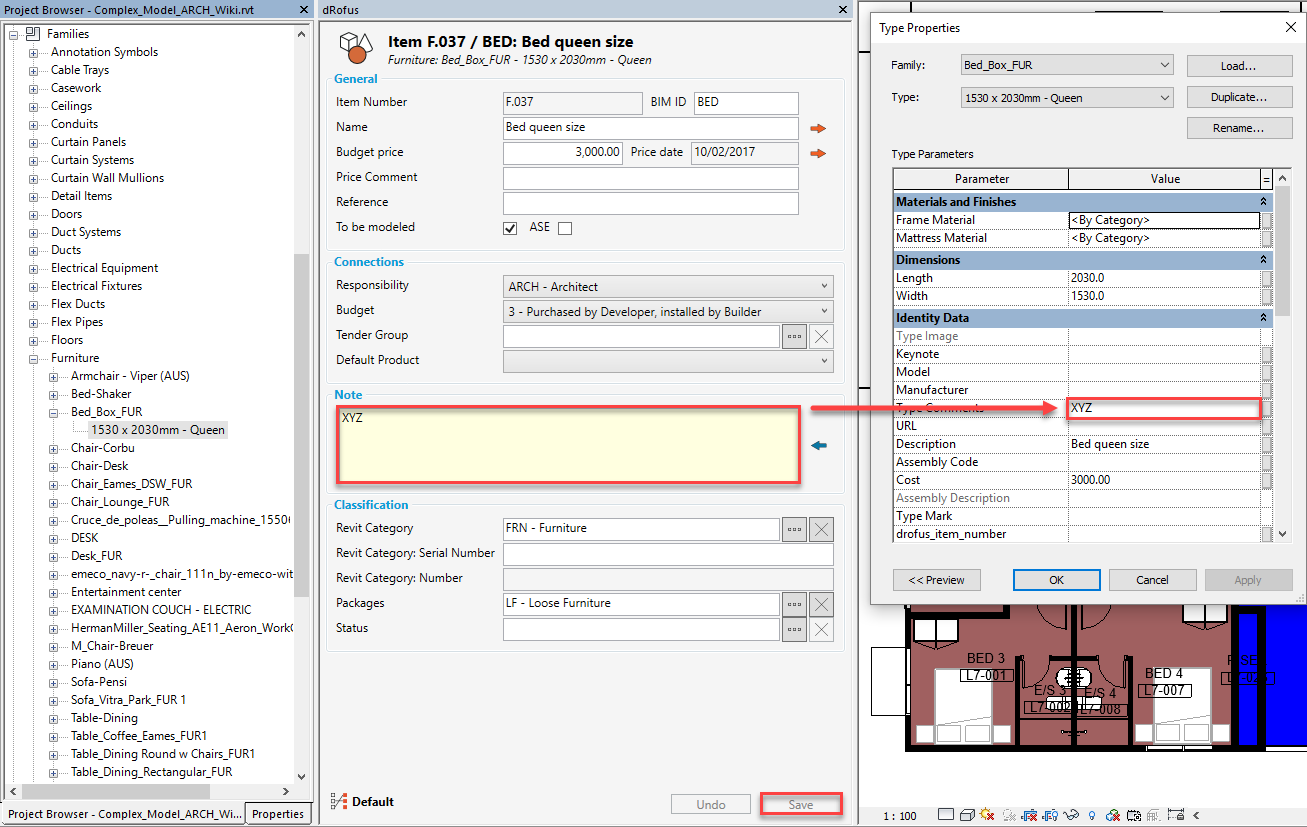

   次の例では、dRofusの注釈値を<空白>から "XYZ" に変更し "保存" をクリックすると、対応するRevitパラメータのタイプコメント内でも更新が即時反映されます:










   重要

   この属性/パラメータのマッピングはdRofus <- Revitとして設定されているため、別の方法を利用できます(このことを認識していることが重要です):

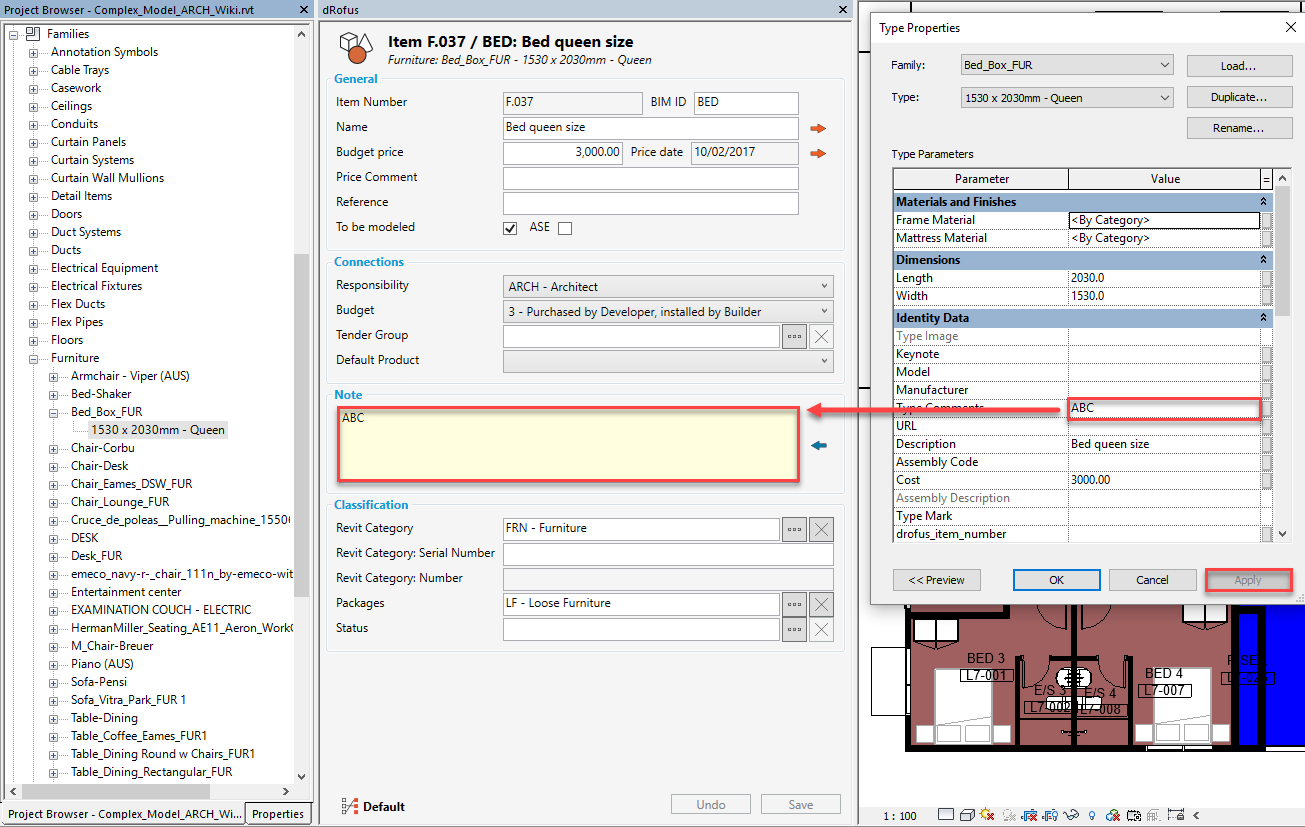

   次の例では、Revitのタイプコメント値を "XYZ" から "ABC" に変更し "適用" をクリックすると、対応するdRofus属性 "注記 (Note)"内でも即座に更新が行われます:





   Please note that this can happen even when the dRofus Panel is switched off.

3. 有効な構成/デフォルトの構成にマッピングされた属性を編集する (dRofus->Revitのように):

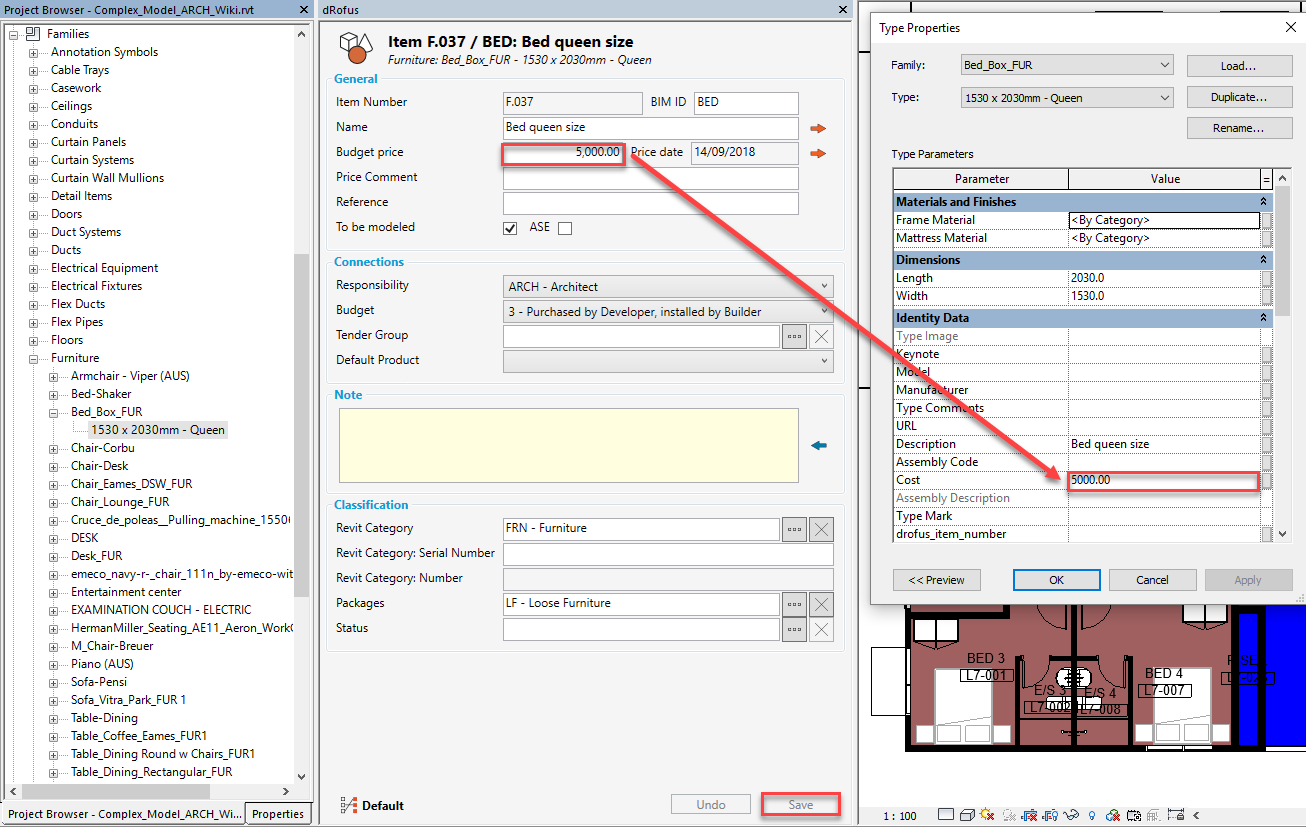

   次の例では、dRofusの予算価格(Budget price)の値を "3,000.00" から "5,000.00" に変更し "保存" をクリックすると、対応するRevitパラメータのコスト(Cost)内でも直ちに更新が行われます:










   重要

   この属性/パラメータのマッピングはdRofus->Revitとして設定されているため Revitパラメータ内で行われた変更は、対応するdRofus属性の変更に影響しません (このことを認識することが重要です)

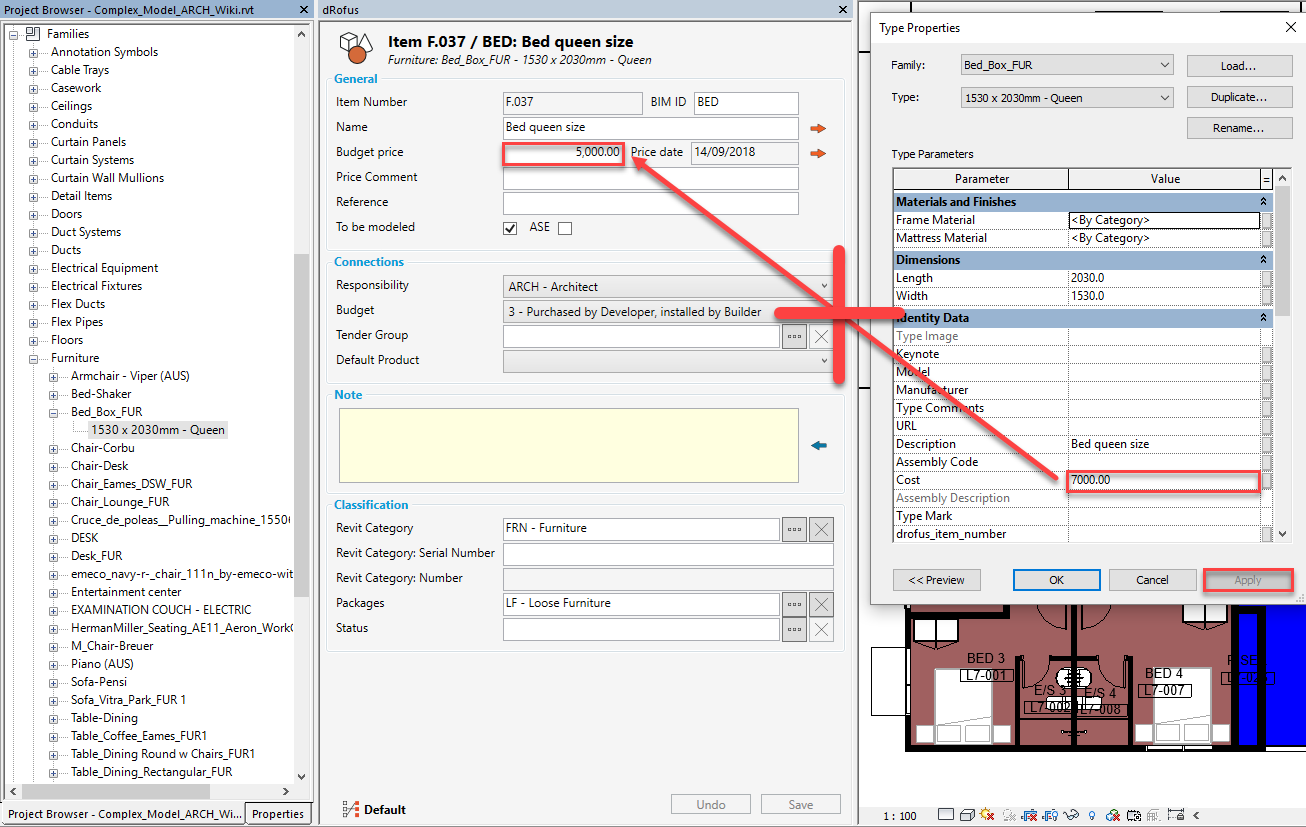

   次の例では、Revit のコスト(Cost)値を "5,000.00" から "7,000.00" に変更し "適用" をクリックした場合、対応する dRofus属性の予算価格 (Budget price)内で更新は行われず、次のようになります:










   警告

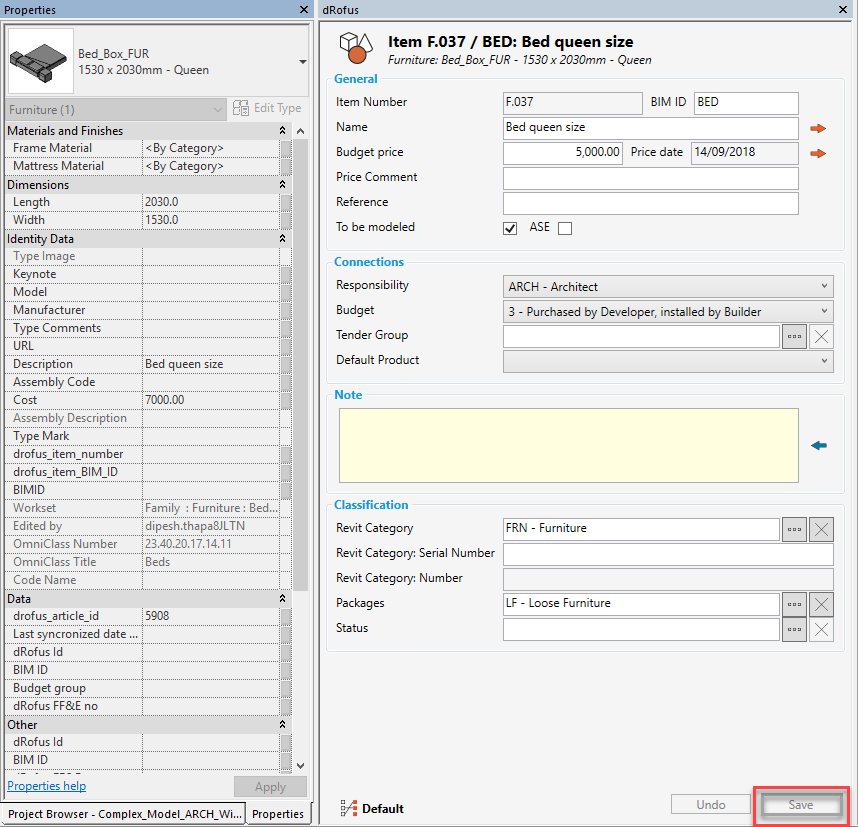

   Revit プロパティパネル内の変更が "適用" をクリックせずに明示されるのと同様に、例えば、マウスがインターフェイスの他の領域 (Revit プロパティパネル以外) にカーソルを合わせて他の操作を行うと (あるいはクリックしても) dRofus パネル内の変更も "保存" をクリックせずに実行できます:
