dRofusパネル・ファミリインスタンスのデータ更新について

ファミリインスタンスのdRofusパネルの紹介は: dRofusパネル -ファミリインスタンス- イントロダクション(dRofus Panel - Family Instances - Introduction) を参照してください


アイテムオカレンスのインスタンス属性の値を dRofusパネルで変更することが可能です。これにより dRofusクライアントからアイテム・オカレンスに移動し、アイテム・オカレンス固有の変更を行う必要がなくなります。

dRofusパネルで変更する内容は、以下の3種類です:


  1. 有効/デフォルト構成内にマッピングされていない属性の編集:

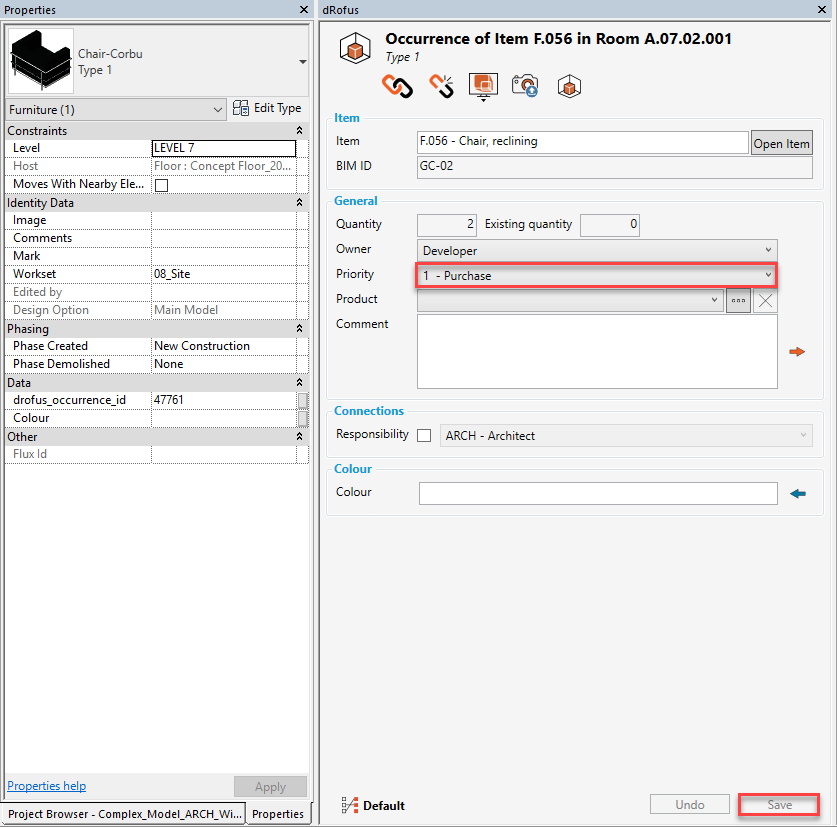

    以下の例では、もしdRofusの優先順位が "2 - オプション(2 - Optional)" から "1 - 購入(1 - Purchase)"に変更され "保存(Save)"がクリックされた場合です:

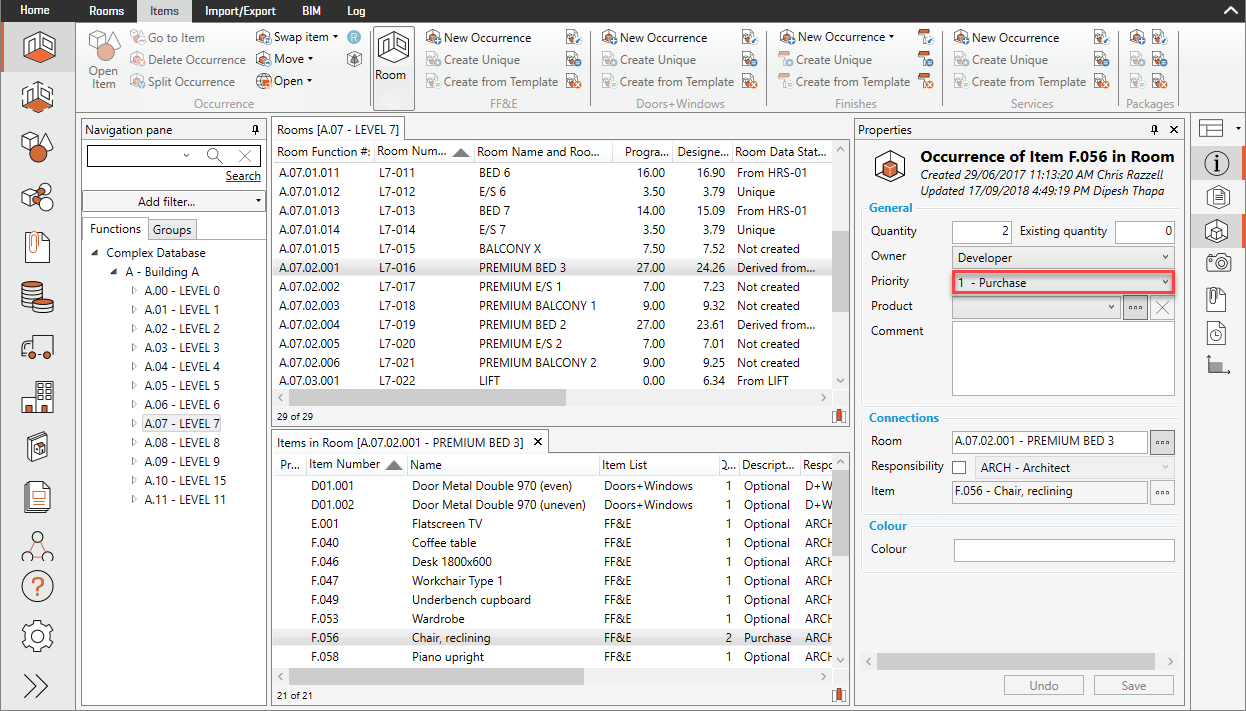

    次に、dRofusクライアントにアクセスすると、次のように変更されます:



  2. 有効な/デフォルトの構成内にマッピングされた属性の編集 (dRofus <- Revitとして):

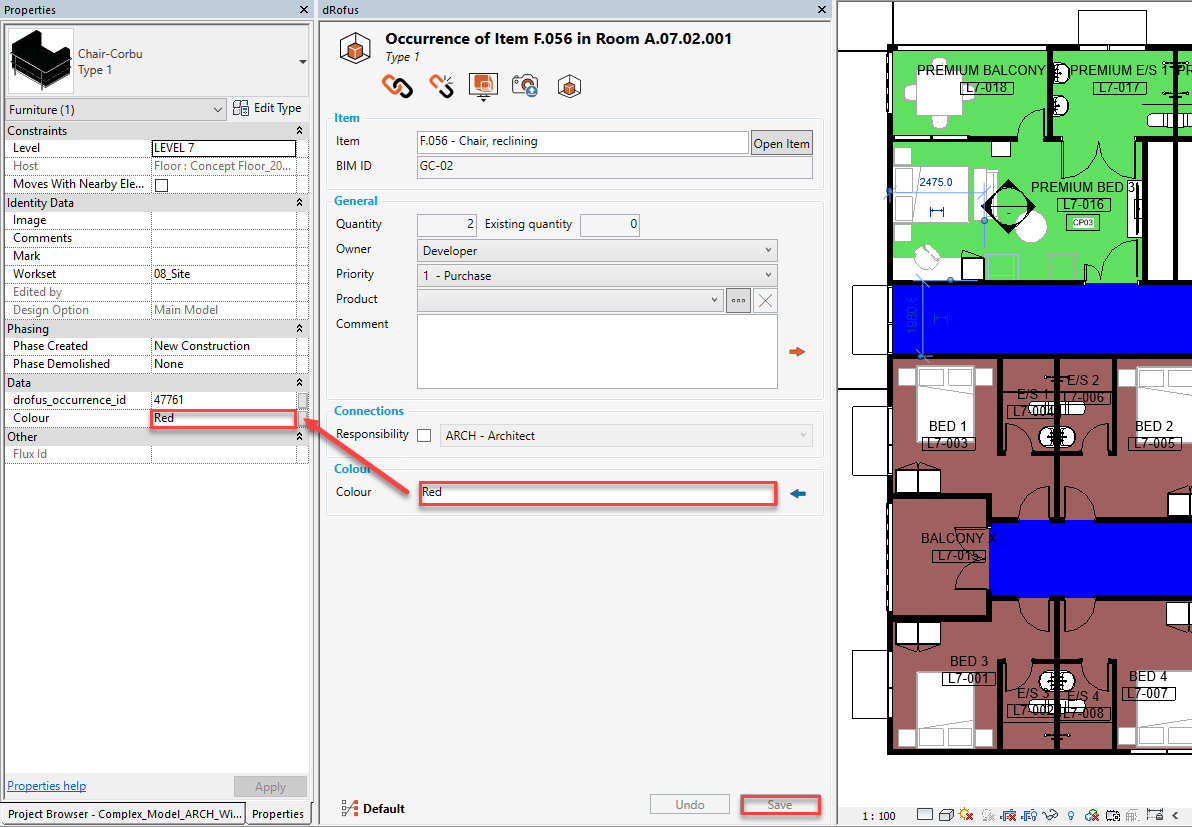

    次の例では、dRofusのカラー値が <空白(blank) >から "赤(Red)"に変更され "保存(Save)"をクリックすると、対応するRevitパラメータカラー内でも即座に更新されます:



    重要

    この属性/パラメータのマッピングはdRofus <- Revitとして設定されているため、別の方法が利用可能です (このことを認識することが重要です):

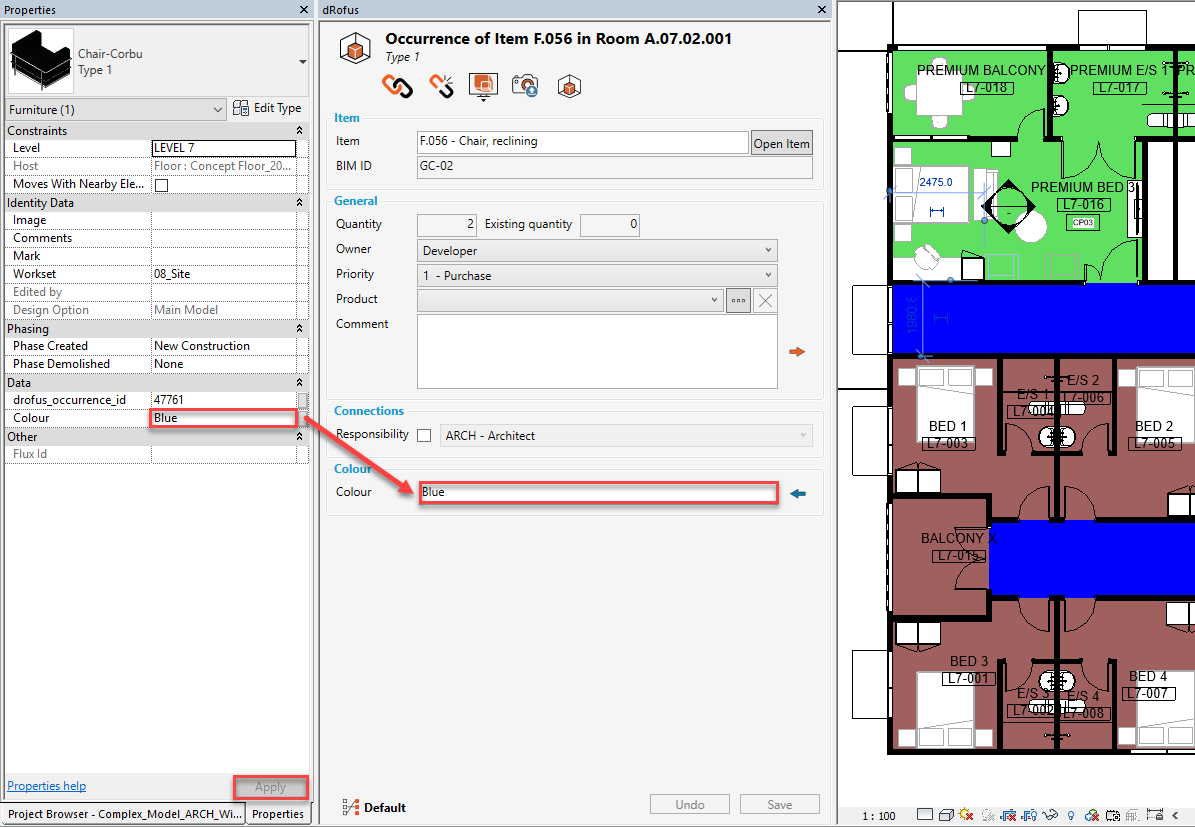

    以下の例では Revit のカラー値が "赤 (Red)"から "青(Blue)"に変更され "適用(Apply)" がクリックされると、対応する dRofus属性カラー内でも即座に更新されます:


    この問題は、 dRofusパネルの電源がオフの状態でも発生する可能性があります。

  3. 有効な/デフォルトの構成にマッピングされた属性の編集 (dRofus -> Revitとして):

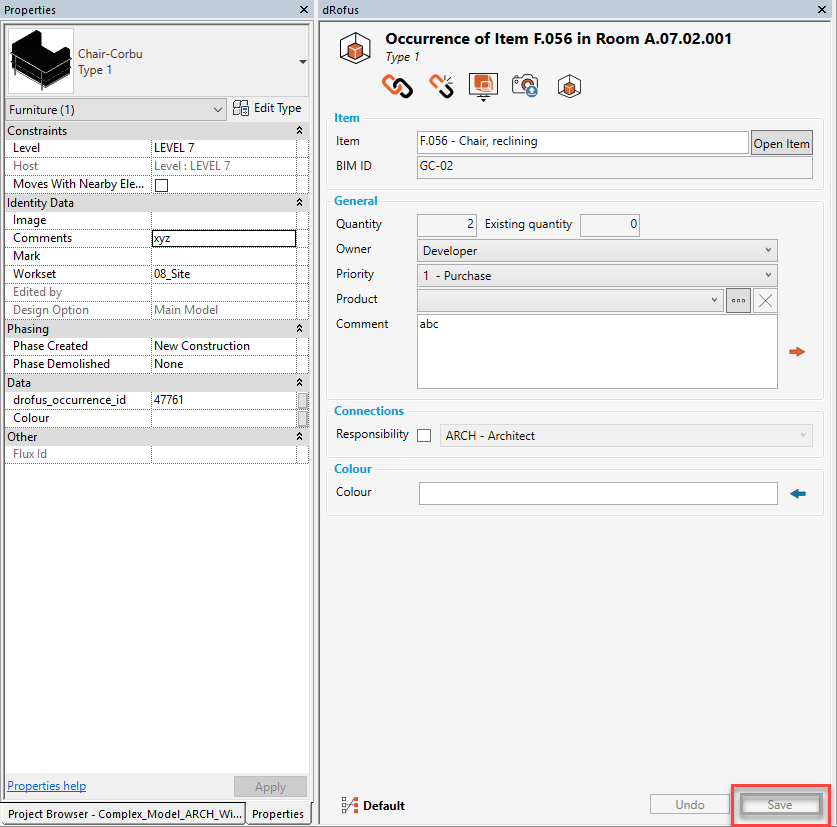

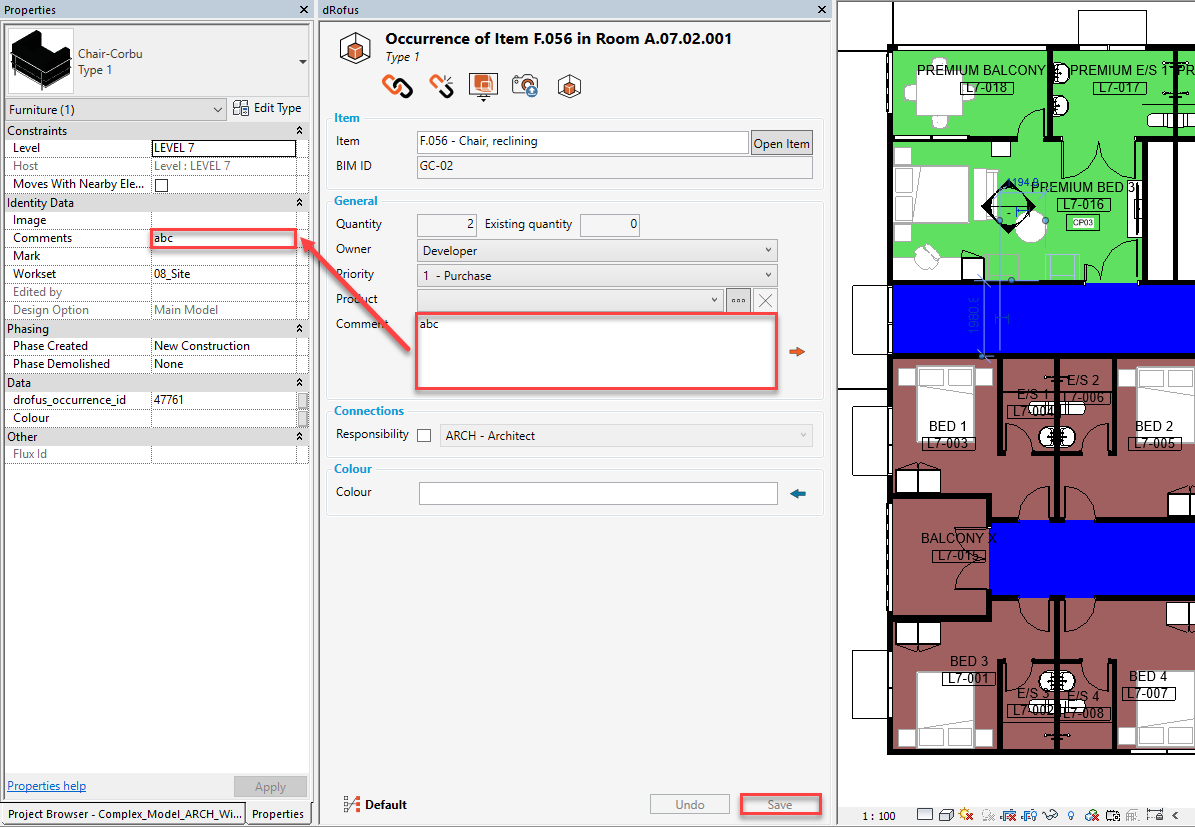

    次の例では、dRofusのコメント値が<空白(blank)>から "abc "に変更され "保存(Save)"がクリックされると、対応するRevitパラメータのコメント内でも即座に更新されます:



    重要

    なぜなら、この属性/パラメータのマッピングは dRofus -> Revitとして設定されているため、Revitパラメータ内で行われた変更は、対応するdRofus属性の変更に影響しないからです。(このことを認識しておくことが重要です)

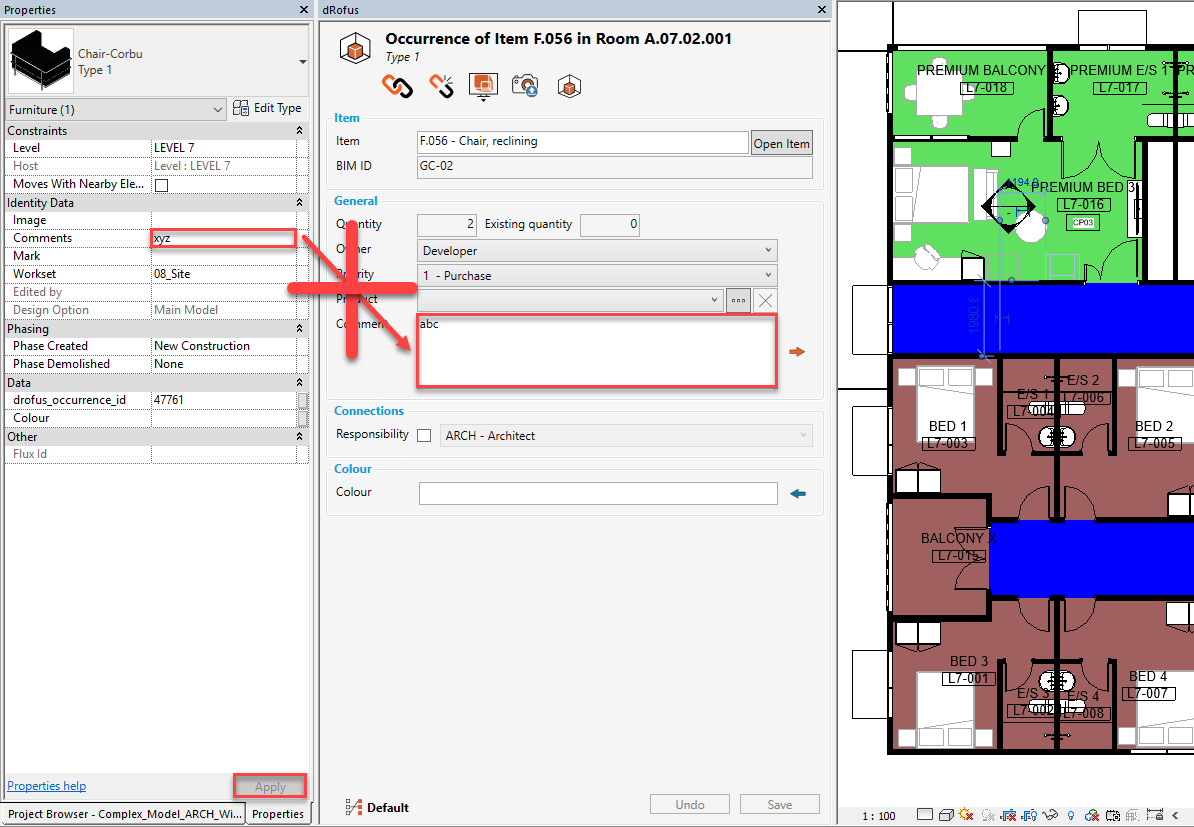

    次の例では、Revitのコメント値が "abc "から "xyz "に変更され "適用(Apply)"がクリックされた場合、次のように対応するdRofus属性コメント内で更新は行われません:


    警告

    Revit プロパティパネル内の変更が "適用(Apply)"をクリックしなくても反映されるのと同じように、例えば、マウスがインターフェイスの他のエリア(Revit プロパティパネル以外)に移動し、他の操作が行われた場合(あるいはクリックされた場合)、dRofusパネル内の変更も "保存(Save)"をクリックしなくても反映されます。

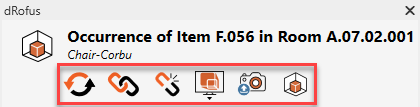

ファミリインスタンス用 dRofus パネル内の以下のアイコンについては: dRofusファミリインスタンス アイコンの操作(dRofus Panel Family Instances Action Icons) を参照してください。
