Créer des terminaux de réseaux

Tous les réseaux techniques ont une origine dans un objet physique. Il s'agit généralement d'objets qui créent un flux d'air, liquide ou énergétique, ou d'objets qui divisent le flux, transforment l'énergie, etc. Par exemple, les centrales de traitement d'air, les ventilateurs, les pompes, les tableaux de distribution et les routeurs, les climatiseurs, les appareils de chauffage et la connexion de ceux-ci sont des Réseaux.

Le point de départ d'un réseau et de ses terminaux est un événement. L'élément doit se produire dans un réseau pour être un événement, nous appelons cet événement dans un réseau un terminaux du réseau.

L'utilisation d'une classification de réseau fournit une numérotation unique des terminaux du réseau. (voir Classification Setup pour définir this System Classification).

Il y a trois façons de créer des terminaux de réseau, des terminaux et des réseaux dans dRofus.

• Dans dRofus en tant que réseaux planifiés avant de concevoir une solution
• Ils peuvent être importés directement à partir de Revit à l'aide de l'add-in Revit. (voir Systems Revit Add-On)
• Ils peuvent être importés à partir d'un fichier IFC (voir Systems and IFC Connection)

Lorsque vous planifiez des réseaux dans dRofus, ouvrez le navigateur réseau afin de pouvoir visualiser les relations entre les terminaux réseau, les réseaux et les terminaux dans une hiérarchie. Créez un terminaux réseau à partir de la structure des groupes de postes ou de l'une des classifications utilisées dans la base de données.

Il y a deux façons de commencer à créer des terminaux de réseaux dans le module réseaux ;

• Naviguez jusqu'au niveau le plus bas de la classification du réseau de numérotation et sélectionnez : réseau → Généralités → Nouveau terminaux du réseau
• Naviguez jusqu'au niveau le plus bas dans les groupes d'éléments et sélectionnez : réseau → Généralités → Nouveau terminaux du réseau

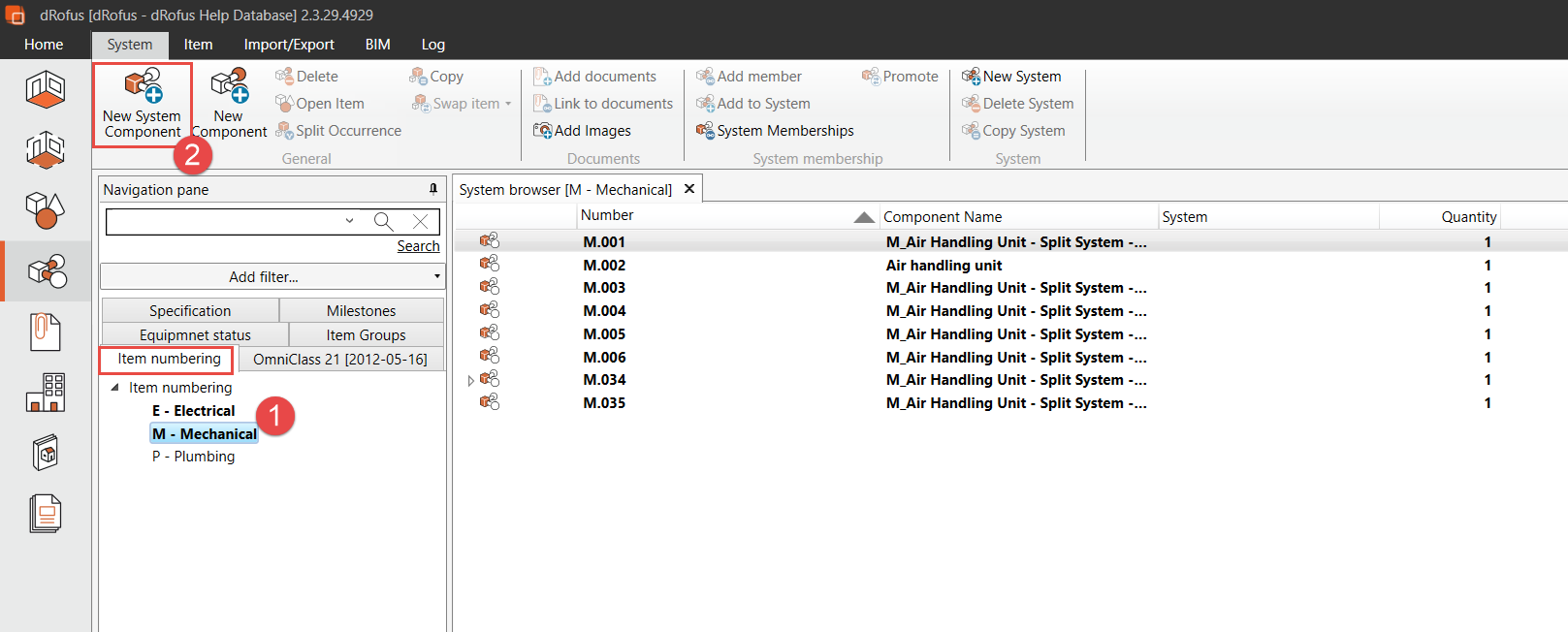

1. Naviguer au niveau le plus bas de la classification du réseau de numérotation utilisée dans le projet (le titre de la classification dans l'image ci-dessus n'est qu'un exemple).
2. Sélectionner une nouvelle classification de réseau

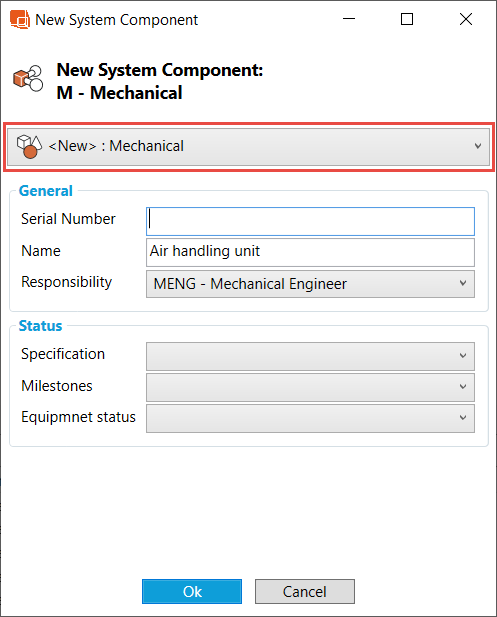

Une fois que la nouvelle classification de réseau est sélectionnée, un nouveau dialogue apparaîtra qui ressemble à ceci :

Un terminaux de réseau est l'occurrence d'un élément, donc la première chose que vous devez décider est si vous voulez créer un nouvel élément pour le terminaux de réseau ou si vous voulez utiliser un élément qui est déjà dans dRofus pour le nouveau terminaux de réseau.

Dans le premier menu déroulant, tous les autres éléments ayant la même classification réseau sont disponibles sous forme de sélection.

Dans l'exemple ci-dessus, l'option de création d'un nouvel élément est utilisée, et un nom est donné pour le terminaux réseau ainsi que la responsabilité des éléments.

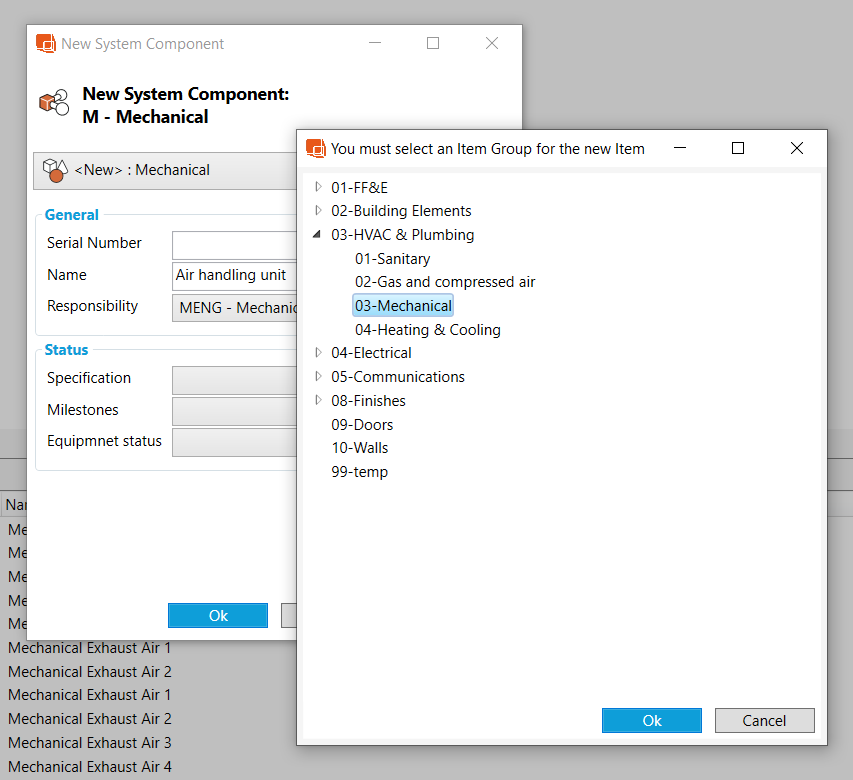

Après avoir sélectionné OK, l'étape suivante consiste à définir l'emplacement de l'élément dans la structure des groupes d'éléments. Sélectionnez un groupe de postes au niveau le plus bas de la hiérarchie et sélectionnez OK.

Le nouveau terminaux du réseau recevra un numéro basé sur la classification du réseau de l'élément.

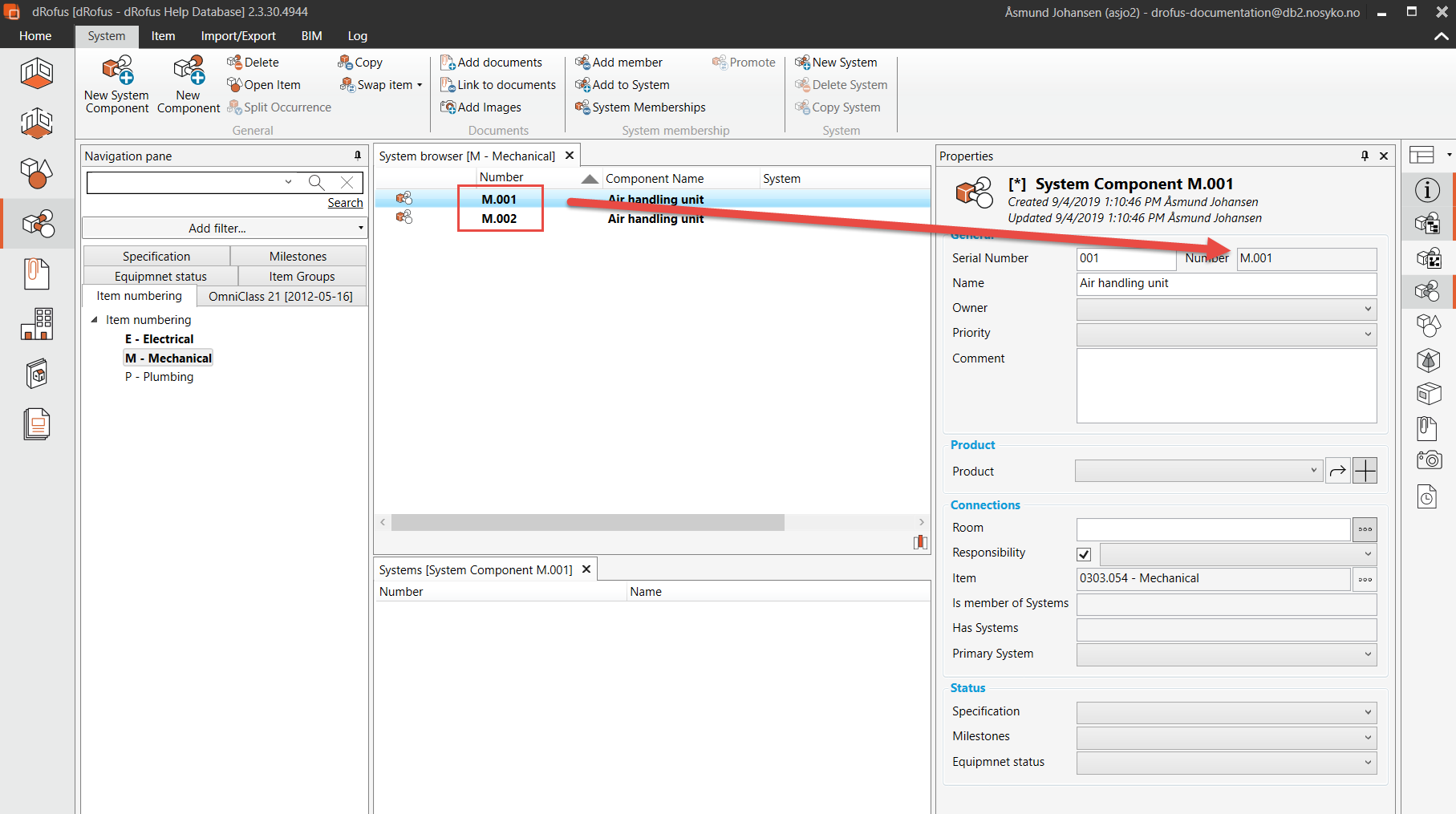

Dans cet exemple, le numéro M.001 de l'unité de traitement d'air est créé parce qu'il s'agit de la première occurrence de l'article avec la classification "M" du réseau avec numérotation.

Si un nouveau terminaux réseau utilisant un élément n'utilise pas de classification, le nouveau terminaux réseau recevra un numéro basé sur l'élément.

Dans l'image ci-dessus, le terminaux réseau est une occurrence d'un élément avec la classification réseau'M - Mécanique'.

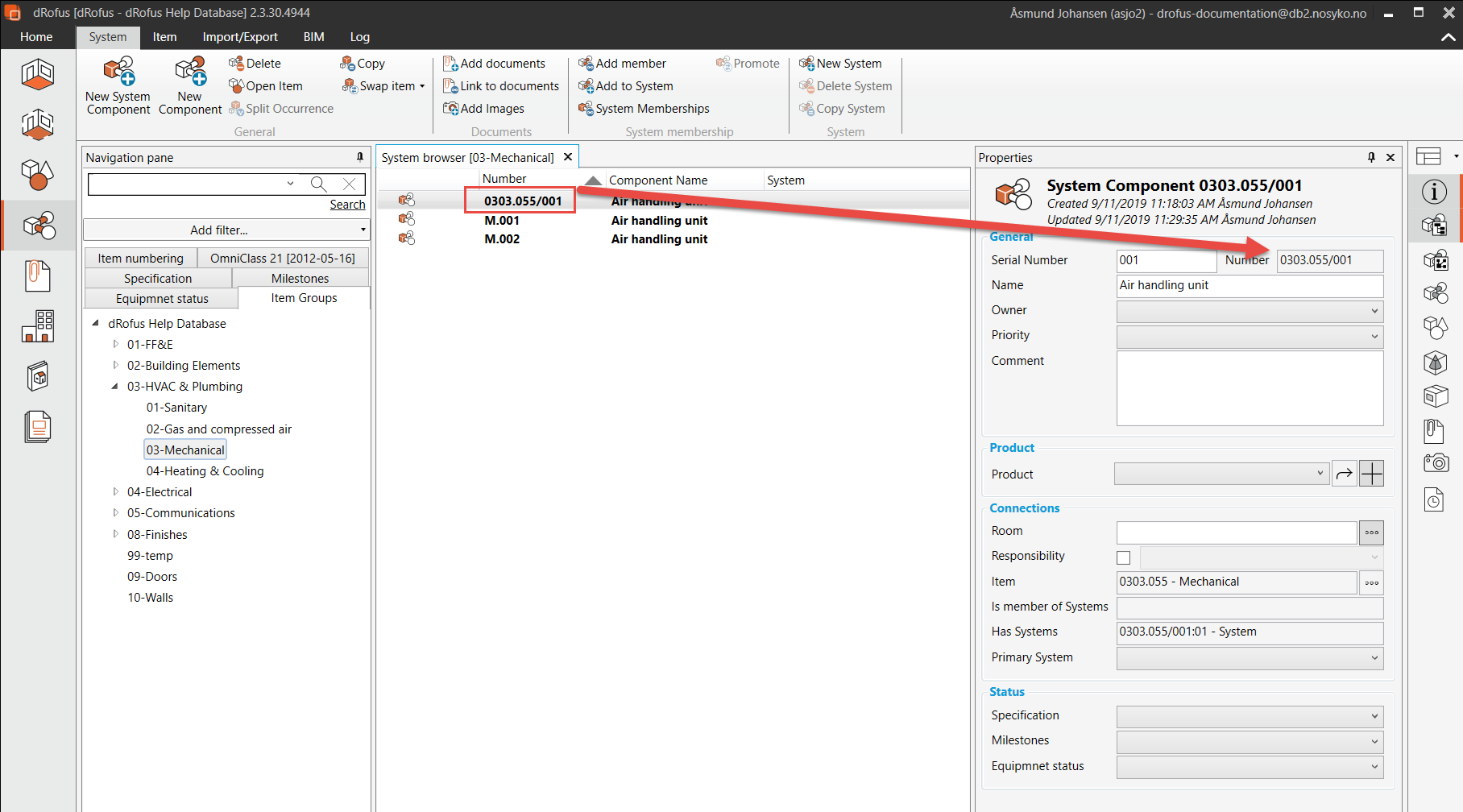

Dans l'image ci-dessus, le terminaux réseau est une occurrence d'un élément qui n'utilise pas de classification réseau.

En sélectionnant le terminaux, le panneau des propriétés permet d'ajouter des informations supplémentaires sur ce terminaux.

Un terminaux du réseau peut avoir un nom unique. Le nom peut être ajouté dans les Propriétés Panel→ General→ Nom.
Si l'emplacement du terminaux est connu, la pièce peut être liée au terminaux, ceci est spécifié sous Connexion dans les propriétés et apparaîtra dans la liste des éléments de cette pièce comme une occurrence.

Une fois qu'un terminaux réseau est créé et sélectionné dans le navigateur réseau, des options supplémentaires deviennent disponibles dans le menu du ruban réseau. Le terminaux du réseau peut être raccordé aux réseaux disponibles, par exemple l'air d'alimentation, l'air évacué, l'air extrait, l'air extrait et les événements de connexion à ces réseaux.
