Planifier les réseaux (électriques) dans une hiérarchie

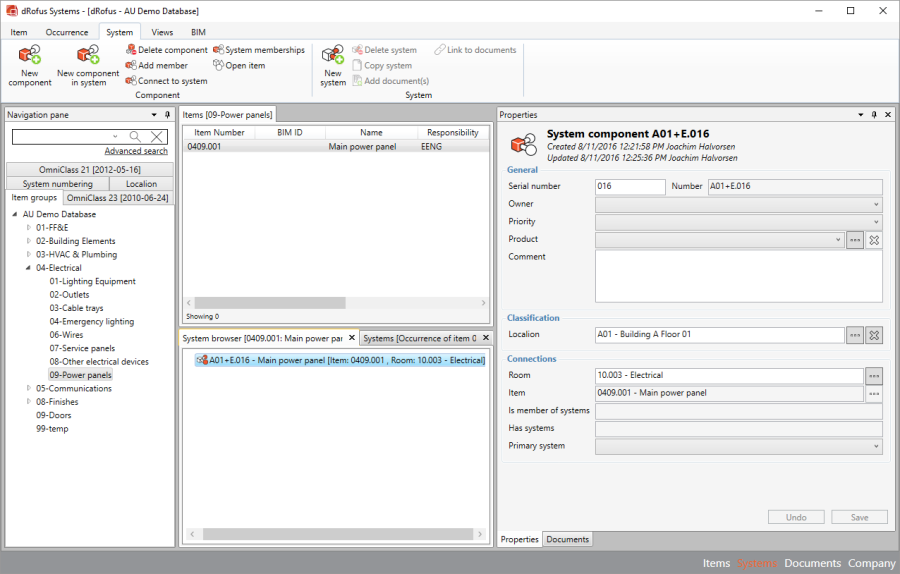

En nous appuyant sur le processus décrit au chapitre précédent sur la création d'un terminal réseau, nous nous sommes, dans ce chapitre, concentrés sur l'occurrence de l'item 'Tableau électrique principal'.
Un code d'emplacement "A01" (Bâtiment A étage 01) est paramétré et le tableau électrique est prévu dans la pièce 10.003 - Électrique ;


À partir d'une classification simple, il a obtenu l'identifiant : A01+E.016 - Tableau électrique principal.
Pour relier le Tableau électrique principal A01+E.016 aux sous-tableaux, il faut impérativement créer un nouveau terminal d'un item sous-tableau. Ensuite, raccordez le Tableau électrique principal au sous-tableau en passant par un réseau (en terme électrique, nous l'appelons les circuits des réseaux).

  1. Sélectionnez le terminal du Tableau électrique principal.
  2. Cliquez sur "Nouveau terminal dans le réseau" depuis Réseaux->Terminaux->Nouveau terminal dans le réseaux.

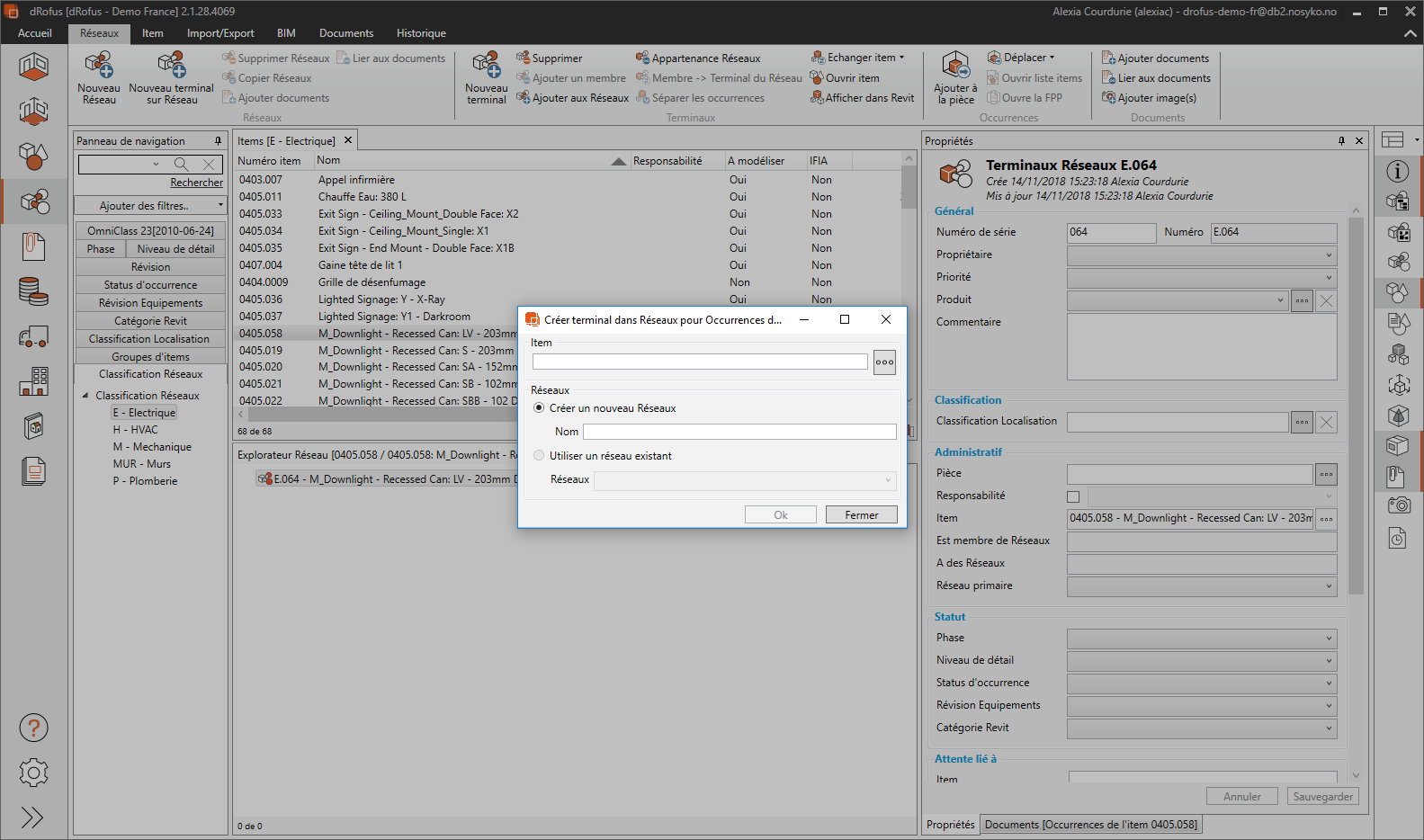

Ce dialogue apparaîtra, et vous pouvez choisir sur quel item vous voulez baser votre nouveau terminal.


Dans l'exemple ci-dessus, nous avons choisi de rechercher "tableau", tous les items qui concordent avec cette recherche apparaîtront ensuite. En double-cliquant ou en utilisant les touches de déplacement du curseur, vous pourrez ajouter et supprimer des items des items sélectionnés dans la fenêtre de droite où sont les items choisis.
Lorsqu'un item est choisi, vous devez impérativement ajouter un nom au nouveau réseau qui reliera les deux terminaux ; dans cet exemple, nous l'avons appelé "circuit de distribution".

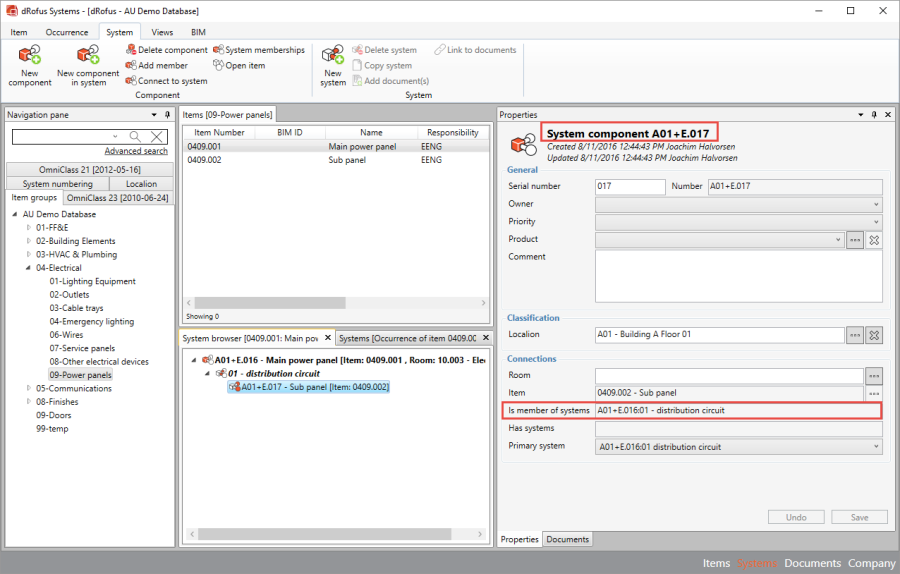

terminal réseau A01+E.017 dans le réseau A01+E.016:01
À partir du sous-tableau (Item 0409.002), il y a également un terminal réseau présentant une classification de réseau (E) ; nous voyons que le sous-tableau a également un numéro de réseau (premier numéro disponible). On peut voir, dans les attributs sur le terminal sous-tableau, qu'il fait partie du réseau A01+E.016:01, ce qui fait que maintenant, on sait d'où le sous-tableau tire son énergie électrique et on connaît le numéro du circuit figurant dans le tableau principal.

Copier les réseaux

Dans ce cas, nous voulons un total de 6 sous-tableaux, les sous-tableaux étant tous basés à l'intérieur du même item (04.09.002).Le moyen le plus facile de les créer est de copier celui que nous avons déjà créé.

  1. Sélectionnez le réseau que vous voulez copier (01 - Circuit de distribution)
  2. Cliquez sur Copier le réseau depuis le menu réseau.
  3. Choisissez le nombre de copies (dans ce cas, il me faut 5 copies).

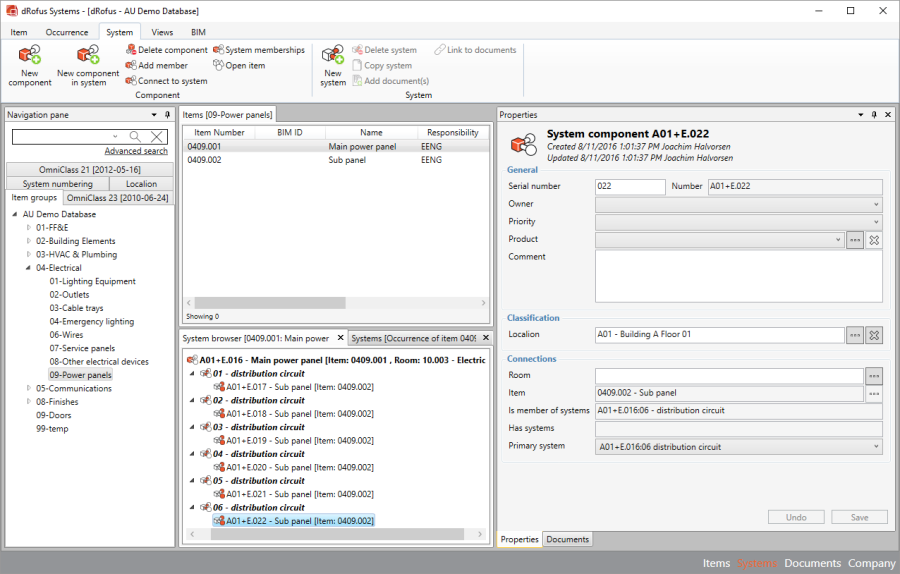

Ensuite, seront créés 5 nouveaux réseaux avec le même sous-tableau et le prochain numéro de circuit disponible.

Remarque

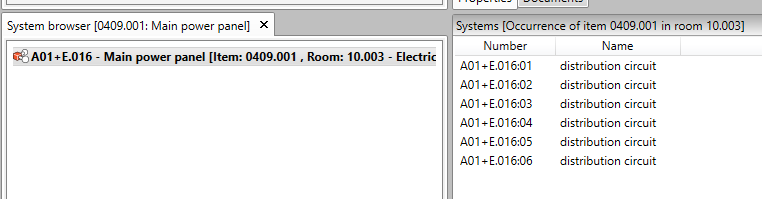

Le numéro de série figurant sur le réseau/circuit et sur les distributions peut être modifié si nécessaire. dRofus prend le premier numéro disponible sur une occurrence et un emplacement sélectionnés. Si vous ouvrez la visualisation "réseaux", en sélectionnant le panneau principal A01+E.016, vous verrez apparaître un tableau présentant tous les réseaux connectés.


Cette visualisation peut faire office de schéma électrique, les attributs concernant les réseaux peuvent être choisis dans "add/remove columns" (ajouter/supprimer des colonnes). En ajoutant des réseaux sans liaison à des terminaux, vous pouvez réserver des circuits pour l'avenir. Vous pouvez ajouter davantage de réseaux en cliquant sur "Nouveau réseau" lorsque le terminal réseau est sélectionné.
Il peut être utile de le faire lorsqu'on recueille des numéros de circuits pour l'alimentation normale, l'éclairage, etc. sur un schéma électrique du tableau, pour obtenir un joli tableau bien structuré, même en cas de modifications ultérieures.
On peut voir les connexions logiques entre les distributions en ouvrant le "graphique réseau".

Graphique réseau

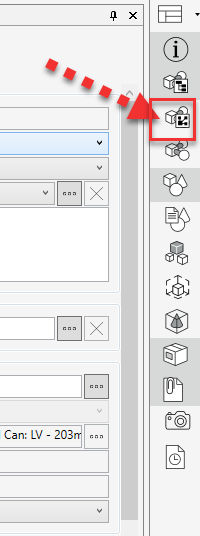

Ouvrez l'onglet "Affichages" et ajoutez 'Graphique réseau'. Sélectionnez l'occurrence à laquelle vous voulez voir les connexions logiques.
Sur la figure ci-dessous, le tableau principal est sélectionné.

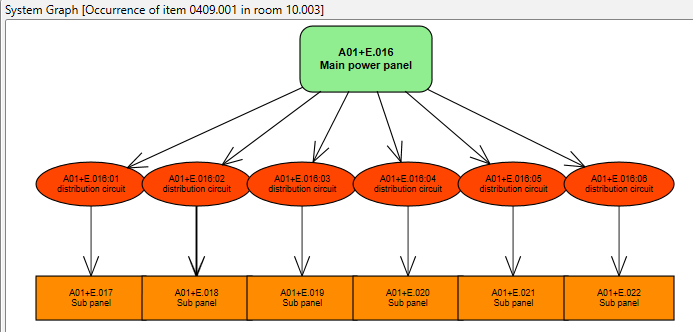

Graphique réseau avec ses connexions logiques au terminal réseau A01+E.016
En cliquant sur "Commuter l'affichage", vous pouvez voir les autres schémas de connexions et zoomer en agissant sur la barre de défilement située en bas.
