Reliez les réseaux et les terminaux à travers les disciplines

Sous dRofus, on peut relier les réseaux à travers les domaines pour que les terminaux réseau puissent faire partie de nombreux réseaux. Par exemple, une unité VAV peut appartenir à un réseau de distribution d'air, à un réseau électrique et à un réseau de signalisation. Toutefois, un terminal ne peut hériter que d'un numéro provenant de l'un de ces réseaux. C'est pourquoi vous pouvez paramétrer le "réseau primaire" sur l'occurrence dans les connexions situées dans le volet Attributs. Vous pourrez modifier le réseau primaire pour le terminal après sa création. En modifiant le réseau primaire, vous modifierez également le numéro/l'identifiant du terminal.

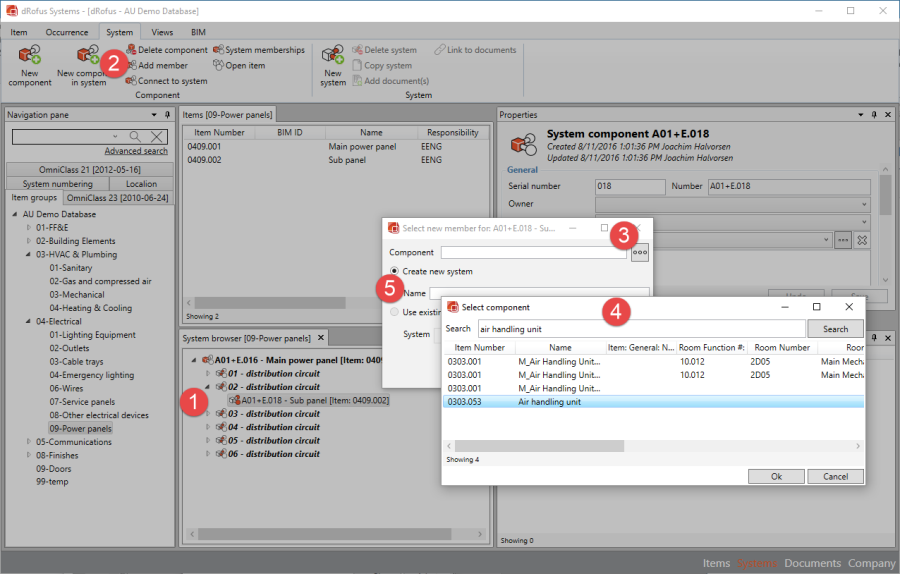

Une centrale de traitement de l'air sera habituellement branchée sur l'alimentation à partir d'un circuit d'alimentation et d'un réseau de refroidissement (Alimentation et retour). Dans les chapitres précédents, nous avons créé la centrale de traitement de l'air M.002.Celle-ci devra recevoir son énergie électrique de notre tableau secondaire d'alimentation A01+E.018 que nous avons créé par 'Copier les réseaux' au chapitre précédent. Pour relier ces terminaux ensemble, voir la figure ci-dessous.

  1. Sélectionnez l'un des terminaux que nous allons connecter (dans ce cas, nous choisissons le tableau secondaire A01+E.018).
  2. Cliquez sur "Ajouter un élément" en faisant réseau->terminal->Ajouter un élément.
  3. Sélectionnez un terminal dans la liste ou...
  4. Recherchez (Exemple : centrale de traitement de l'air) et choisissez le bon terminal (M.002).
  5. Attribuez un nom au réseau auquel la centrale de traitement de l'air sera reliée.
  6. Cliquez sur "OK".


Vous pouvez réaliser un raccordement similaire à partir de la centrale de traitement de l'air, mais vous devez ensuite impérativement sélectionner le terminal M.002 ; en phase deux, il faut cliquer sur "connexion au réseau" et non pas sur "ajouter un élément".
