Revitとシステム

dRofus データベースの分類は、システムのリンクと同期を開始する前に設定する必要があります:

分類をデータベースに追加(Add Classification to the database)

こちらを dRofusシステムの紹介(Introduction dRofus Systems) お読みになることをお勧めします。

RevitシステムとdRofusシステムの関係

一対一の関係

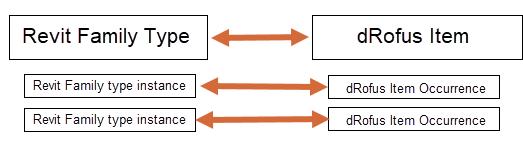

BIMデータモデルとの連携を確実にするため、dRofusシステムは、システムの作成と同期を可能にするデータモデルに基づいています。Revitでは、ファミリタイプはタイプとインスタンスオブジェクトの両方で構成されます。Revit ファミリタイプは dRofus のアイテムとリンクしており、Revit インスタンスは dRofus のオカレンスとリンクしています。システムを所有するアイテム・オカレンスをdRofusではシステム・コンポーネントと呼び、システムの一部であるオカレンスをdRofusではコンポーネントと呼びます。

dRofusでは、Revit ファミリタイプとアイテムの一対一の関係を維持することが重要です。これは、 dRofusの各アイテムは、タイプとシステム分類を示す1つの番号しか持つことができないという理由によります。したがって、異なる分類を必要とする異なるインスタンスに同じファミリ・タイプ・オブジェクトを使用することはできません。

システム構成

分類番号の正確な生成を確実にするため、Revitで分類番号付与を使用する場合は、ファミリタイプのインスタンスを所有者としてシステムに割り当てることをお勧めします。

Invalid file id - UNKNOWN_MEDIA_ID

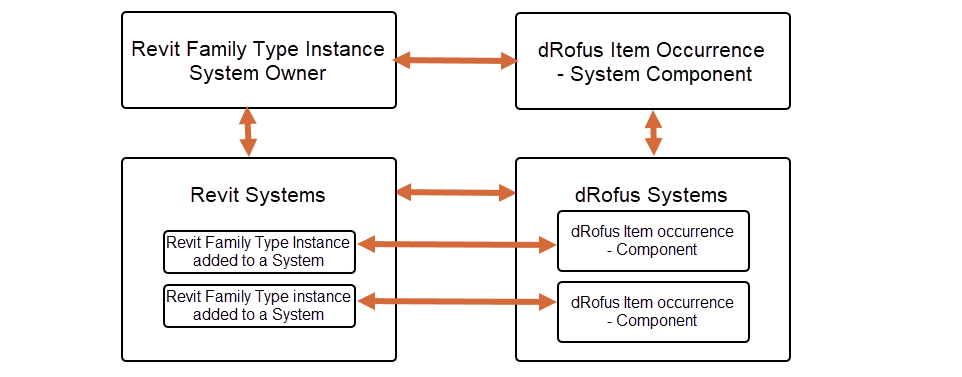

以下は、システムコンポーネントと呼ばれる dRofus のアイテムのオカレンスの例です。システム・コンポーネントは、それが属するシステムとともに、Revit内の2つのシステムの所有者であるRevitファミリタイプのインスタンスからインポートされます。
下記、注意すべき点は、Revit と dRofusのシステムコンポーネントはどちらも:

(1) 2つのシステムを所有

(2)2つのシステムのコンポーネントとして接続されている

Invalid file id - UNKNOWN_MEDIA_ID

システムタイプまたはシステム名

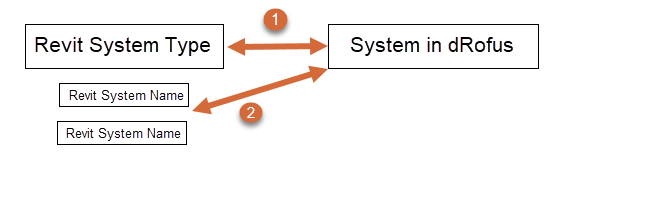

Revitには、機械システム(Systems for Mechanical)と配管システム(Piping Systems)に対して (1) Revitシステムタイプ (2) Revitシステム名の2つのレベルのシステムがあります。

Invalid file id - UNKNOWN_MEDIA_ID

dRofusシステムを同期させるレベルを切り替えることが可能です。ただし、最適なコントロール(抑制)を行うために、同期には1つのレベルのみを使用することをお勧めします。

Invalid file id - UNKNOWN_MEDIA_ID

システム・コンポーネント:

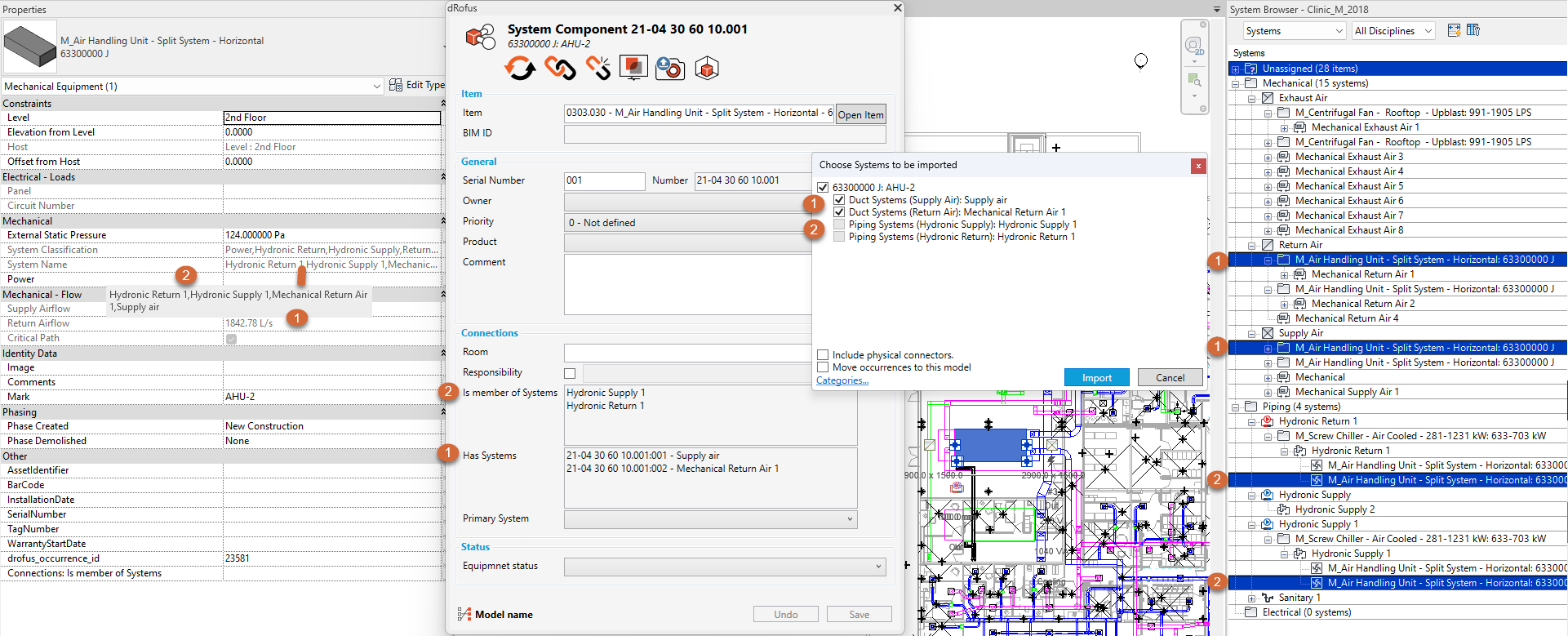

Revitシステムブラウザでは、1つ以上のシステムを所有するように設定されたファミリタイプのインスタンスには、システムタイプの下にフォルダアイコンがあります。このインスタンスは、dRofusではシステムコンポーネントと呼ばれています。

Invalid file id - UNKNOWN_MEDIA_ID
