Eksempel NS-TFM - Klassifisering


For koding er følgende standarder viktige:

  • NS 3457-7 - Identifikasjon i digitale modeller og for merking i byggverk (2021)

  • P-811 Veiledning til NS 3457-7 med systemkoder (2021)

  • NS 3457-8 Komponentkoder (2021)

  • NS 3451:2022 - Bygningsdelstabell og systemkodetabell for bygninger og tilhørende uteområde


TFM-ID Systemkomponent

Systemkomponentet eier et eller flere systemer.

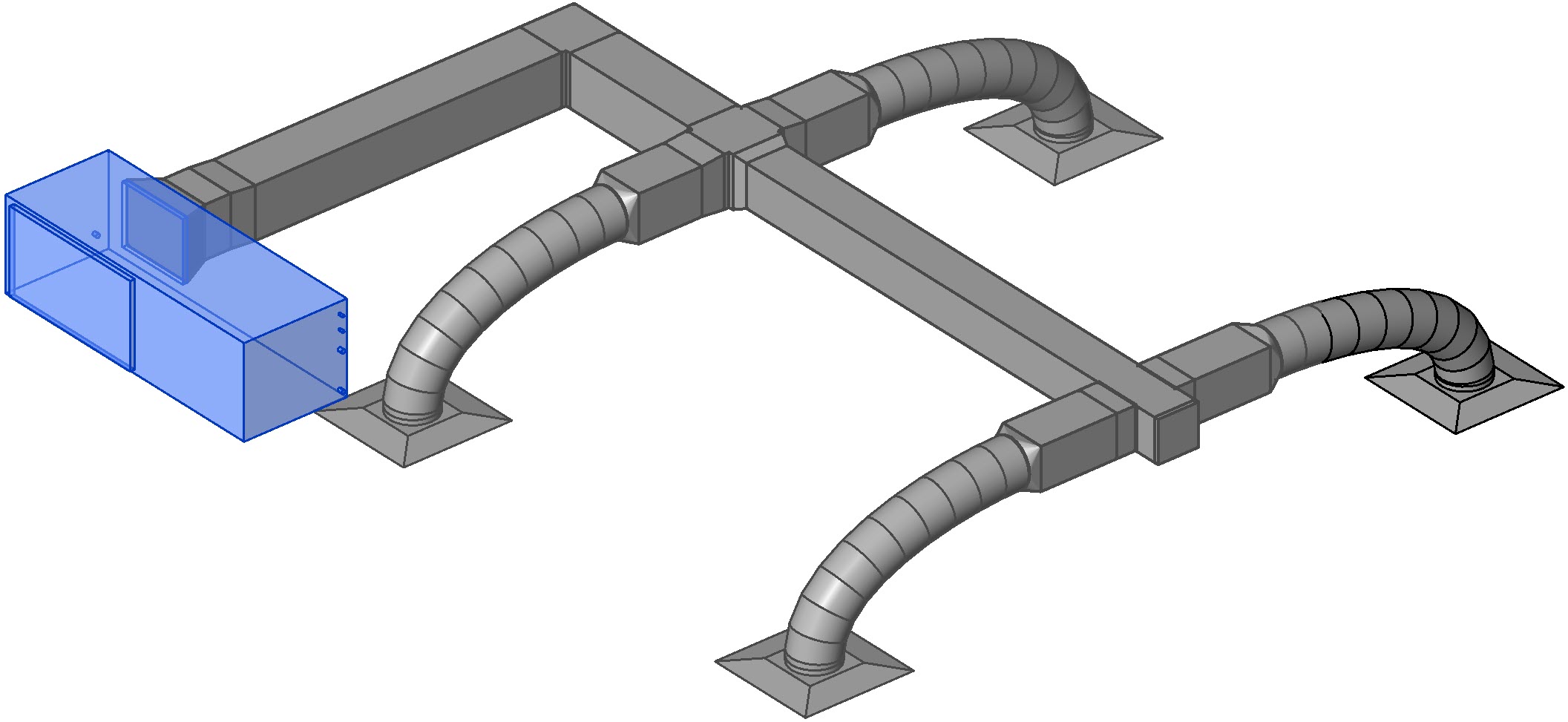

Terms_System Component.jpg



Eksempel: Systemkomponenten ventilasjonsaggregat eier et eller flere systemer og får følgende

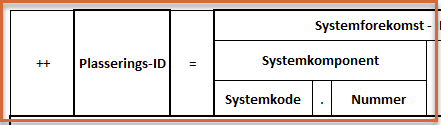

NS-TFM: ++AA=3600.001

AA → Plasserings-ID ofte kalt lokasjonskode, angir hvor systemet komponenten tilhører, primært er i bruk. Det gjelder området systemet dekker, ikke hvor selve komponenten fysisk er plassert.. Eksempel på ofte brukt plasserings-ID er:

  • Bygningnummer. Eksempel: AA

  • Bygningsnummer og etasjenummer. Eksempel: AA01


3600 → Systemkode for luftbehandling hentes fra systemtabell beskrevet i P-811:2021 som er veiledningen til NS 3457-7:2021. Systemkodelisten i tabell 4 angir hvilke bygningsdeler fra NS 3451 som kan brukes som systemer, samt hvordan det i enkelte tilfeller er mulig å fravike disse.



001 → Er et unikt løpenummer som dRofus kan opprette. Løpenummeret gir en indikasjon på akkurat hvilken forekomst av systemkomponent innenfor systemkode 3600 dette er.


TFM-ID System

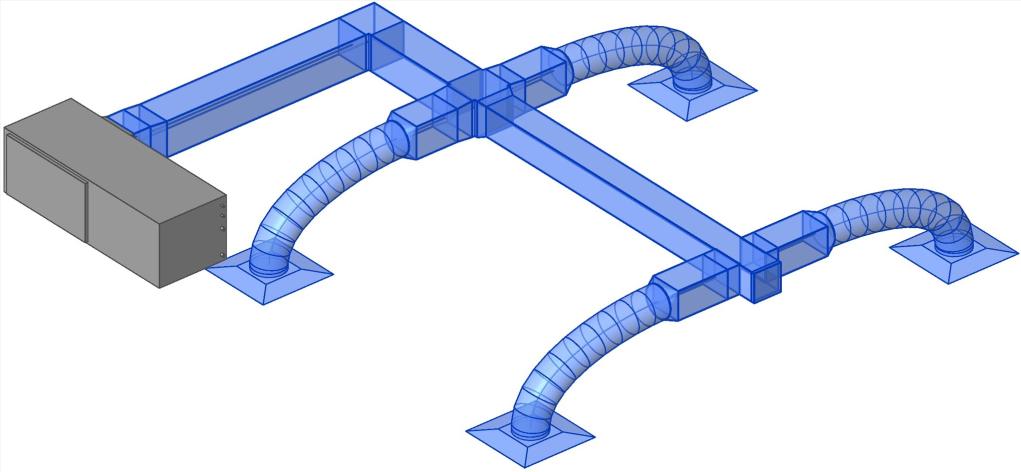

System kobler sammen komponenter og er eid av systemkomponent




Eksempel: Ventilasjonssystem som er eid av systemkomponent ventilasjonsaggregat:

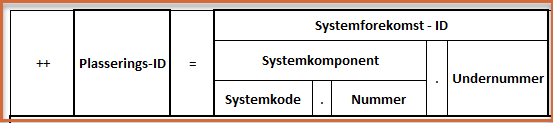

NS-TFM: ++AA=3600.001.01


++AA=3600.001 → Arvet av systemkomponenten som eier systemet


01 → Unikt løpenummer som dRofus kan opprette. Systemkomponenten kan eie flere systemer. Løpenummer indikerer hvilken av systemene dette er. NSen setter ikke logikk til dette løpenummeret, men det har f.eks Statsbygg i PA0805. Eksempel:

  • 01 for luftinntak

  • 02 for luftavkast

  • 03 for by-pass

  • 04 for tilluft

  • 05 for fraluft/avtrekk

Se PA 0805 for mer.



NS-TFM Komponenter

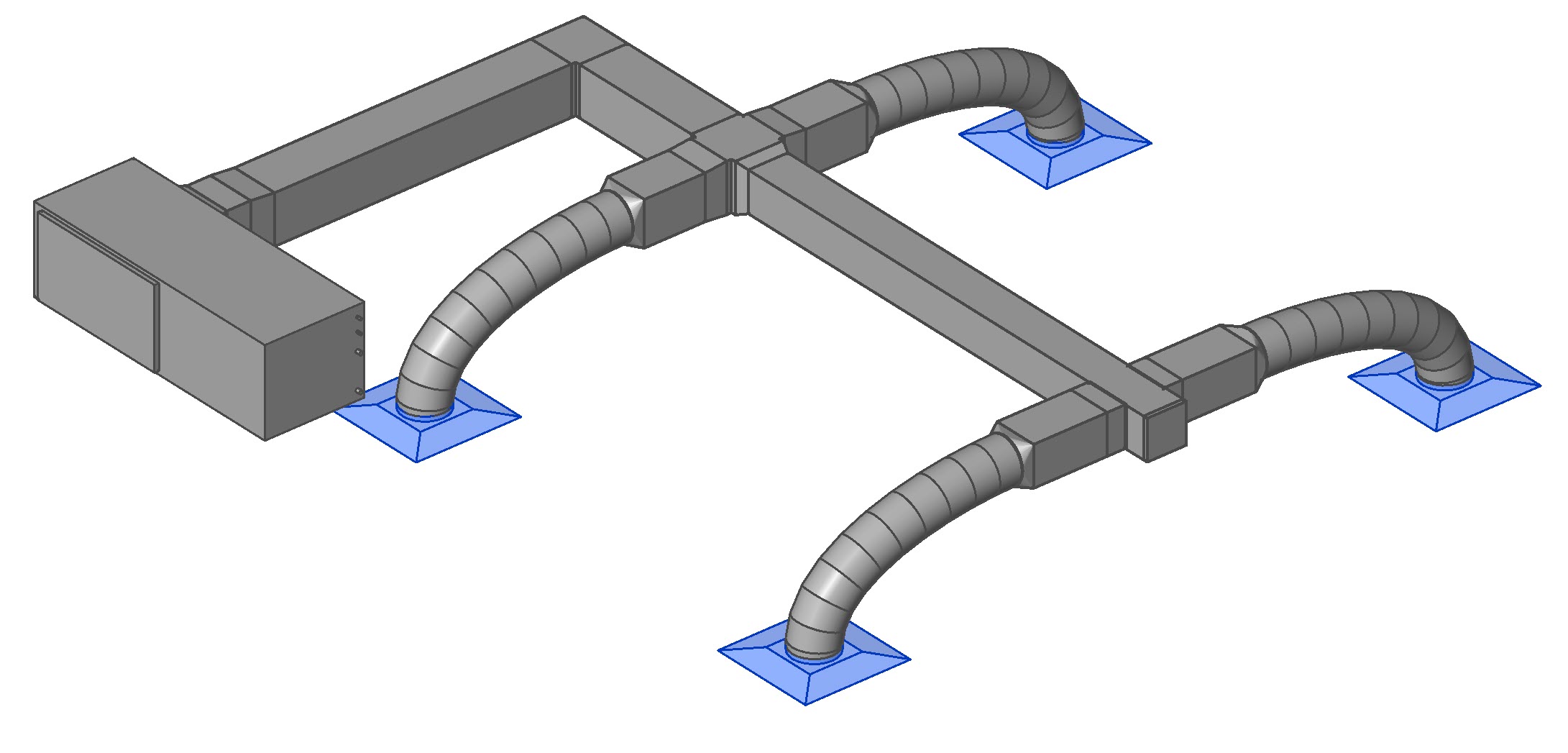

Komponenter er forekomster av artikler som er satt sammen i et system. Hver forekomst av artikkel får hvert sitt unike nummer.




Eks: 4 forekomster av samme artikkel “Tilluftsventil”. De forekomstene får hvert sitt unike nummer:

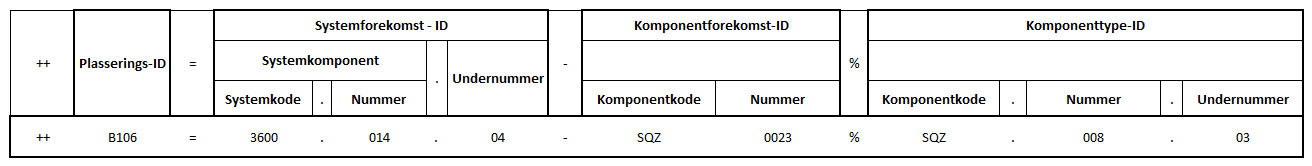

++AA=3600.001.01-ST001%STA.010 (Komponent tilluftsventil)

++AA=3600.001.01-ST002%STA.010 (Komponent tilluftsventil)

++AA=3600.001.01-ST003%STA.010 (Komponent tilluftsventil)

++AA=3600.001.01-ST004%STA.010 (Komponent tilluftsventil)


++AA=3600.001.01 → Er arvet av systemet som kobler komponentene sammen.

STA → Er komponenttypekoden for tilluftsventil hentet fra NS 3457-8:2021. Veilederen P-811:2021 beskriver hvordan kodene i NS 3451 benyttes som systemkoder i TFM-ID. NS 3457-8:2021 beskriver klassifiseringer i 3 nivåer bestående av 1- , 2- eller 3-bokstavskode. I forbindelse med TFM er det 3-bokstavskoden som benyttes. Koden tilpasset eldre bygg benytter 2-bokstavskode.



001 / 002 / 003 / 004 → Nummeret er et unikt løpenummer for hver forekomst av artikkel tilluftsventil nr 010


010 → Forteller hvilken type av komponenter klassifisert med “STA” dette er. Alle de fire forekomstene har STA.010, det vil si at det er fire like artikler.
