NS-TFM Merking ihht PA0805
Krav
PA 0805 er en bestemmelse for hvordan Standard Norges standard for klassifikasjon av byggverk (NS-TFM) skal benyttes i Statsbygg.
TFM-ID

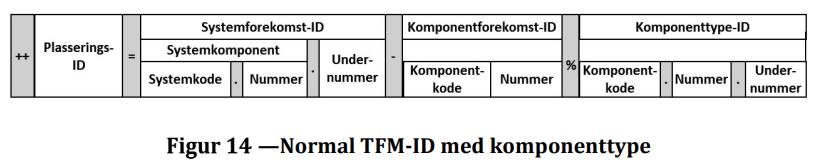

Statsbygg setter krav til å benytte det NS 3457-7:2021 definerer som Normal TFM-ID, bestående av:
![](../../../__attachments/2633957378/image-20230630-071931.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
Plasserings-ID
Systemforekomst- ID bestående av:
Systemkode hentes fra systemkodelisten i P-811:2021
Systemnummer
Undernummer
Komponentforekomst-ID bestående av:
Komponentforekomstkode
Komponentforekomst-løpenummer
Komponenttype-ID bestående av
Komponenttypekode
Komponent type-løpenummer

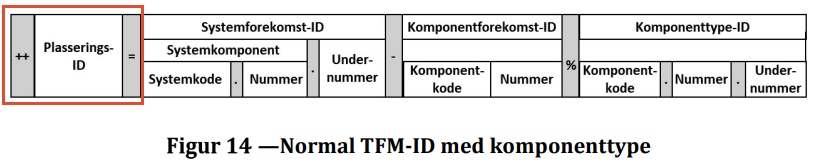

Plasserings - ID
![](../../../__attachments/2633957378/image-20230630-072041.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
I Statsbygg skal normalt 6 sifferet bygningsnummer benyttes som lokasjonskode (Plasserings-ID)

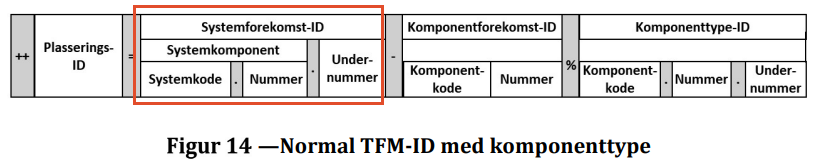

Systemforekomst-ID av bygningsdeler
![](../../../__attachments/2633957378/image-20230630-072120.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

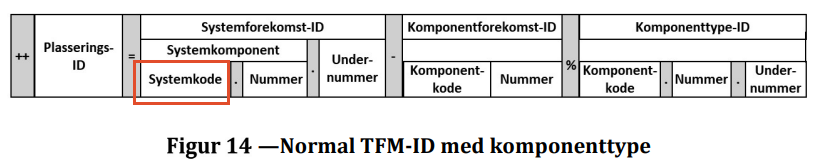

Systemkode
![](../../../__attachments/2633957378/image-20230630-072214.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
Systemkodene hentes fra systemtabell beskrevet i P-811:2021 og er basert på bygningsdelstabellen. Ettersom en del av kodene for bygningsdeler og installasjoner ikke er aktuelle som systemer, finnes det ikke systemkoder for alle kodene for bygningsdeler og installasjoner. PA 0805 setter også restriksjoner til at de generelle kodene som f.eks “2300 ytterveggsystemer” ikke skal benyttes, med unntak: For luftbehandlingssystemer. Derimot skal bygningsdeler kodes først når tredje siffer er klart f.eks 2310.

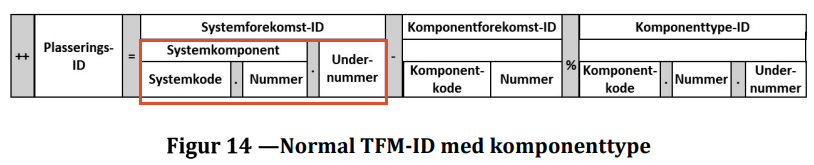

Bygningsmessige systemer
![](../../../__attachments/2633957378/image-20230630-072323.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
PA 0805 følger ikke oppbyggingen av bygningsmessige systemer beskrevet i NS 3457-7 pkt “4.2.2 Bygningsmessige systemer”. I NS 3457-7 beskrives bygningsmessige systemer som “ systemer av komponenter som henger sammen fysisk og sammen skaper en del av et byggverk”. Eksempel på et slikt system vil være: “veggsystem, som består av vegg, søyler, vinduer og dører”. I følge PA 0805 skal bygningsmessige systemer gruppers etter like bygningsdeler. eks 2410 “bærende innerveggsystemer”
Undernummer
PA 0805 setter noen føringer for logisk bruk at undernummer.
Eksempel: For 36 Luftbehandling benyttes:
01 for luftinntak
02 for luftavkast
03 for by-pass
04 for tilluft
05 for fraluft/avtrekk
Se PA 0805 for mer.

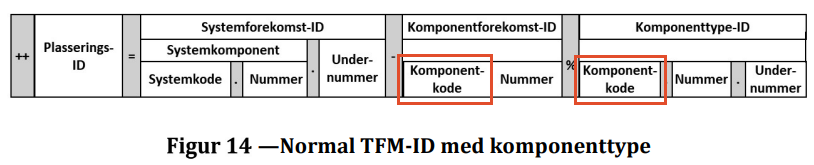

Komponentkoder
![](../../../__attachments/2633957378/image-20230630-073110.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
NS 3457-8:2021 beskriver klassifiseringer i 3 nivåer. PA 0805 legger føringer for bruk av nivå 3 som er en 3-bokstavskode
Komponentforekomst-ID
Består av Komponetkode og et unikt forekomstnummer. Nummeret er et unik løpenummer innenfor artikkelgruppen, som skal fungere som identifikasjon.

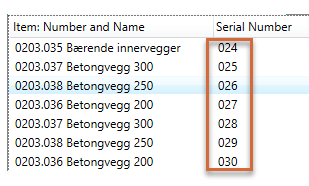

Eksempel på forekomstnummerering (serial number):
![](../../../__attachments/2633957378/image-20230922-092009.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
I PA 0805 referrers til 3-siffer løpenummer, men dette viser seg ofte å bli for lite. Vi anbefaler derfor å øke til minimum 4.
Komponenttype-ID
Består av Komponetkode og et unikt typenummer. Dette nummeret skal identifisere hvilken type komponent som er benyttet.

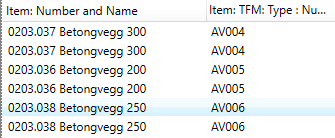

Eksempel på nummerering:
![](../../../__attachments/2633957378/image-20230630-081617.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
Merknad:
Eksemplet over viser et 2-bokstavstypekode. PA 0805 bruker 3-bokstavskode
