モデルを分割しオカレンスにモデル名を更新

dRofusは、モデル名を効果的に更新するための機能を備えています。

先に進む前に、ぜひお読みください: モデル名を使用して複数のデザインモデルを操作

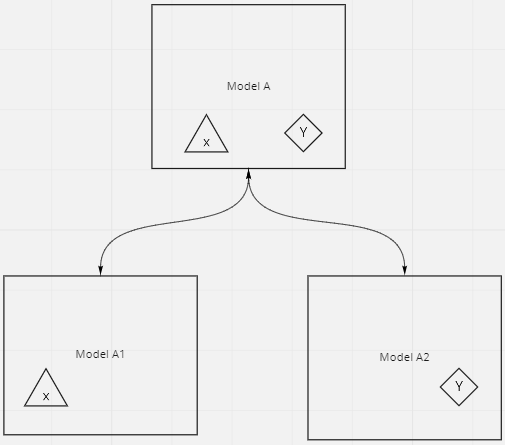

1. モデルAを、2つの新モデルに分割:

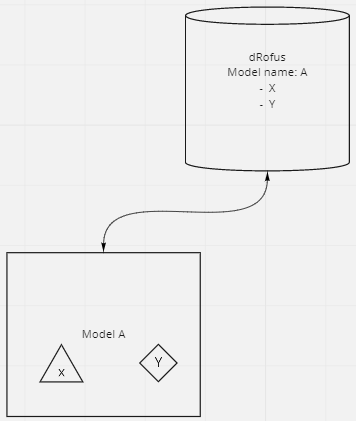

下の例では、dRofusとリンクしているオリジナルモデル "A "があります。オブジェクトは、dRofusとリンクしている “X” と “Y” に配当され、dRofusのモデル名 “A” の下にグループ化されています。

  • オブジェクト "X "を含むモデル 'A1'

  • オブジェクト "Y "を含むモデル 'A2'

2. 新しいモデル名でオブジェクトを更新

モデル名がモデルに設定されている場合、同期時にフィルタとして機能し、同期するモデルの一部であるdRofusの部屋や オカレンス、またはモデル名が設定されていないdRofusの部屋や オカレンスのみを同期できるようにします。このシナリオでは、オブジェクト “X” と “Y” はdRofusの “モデルA” に接続されたままであるため、このフィルタによって更新することができません。

更新:

ステップ 1. 更新したいオカレンスを選択します。

ステップ 2. 同期を選択します。

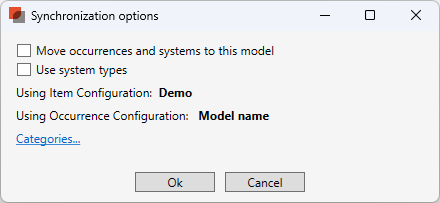

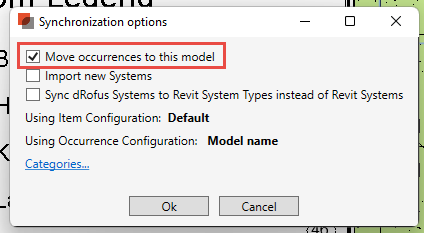

ステップ 3. "オカレンスをこのモデルに移動する (Move occurrences to this model)" のチェックボックスを選択します。

このオプションは、オカレンスを同期する場合に使用できます;

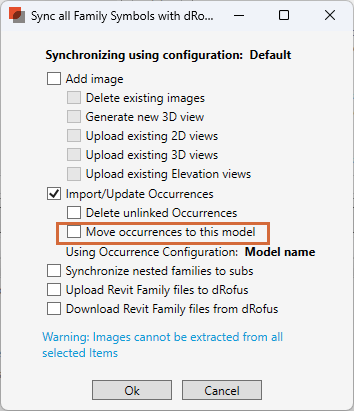

  1. アイテム<- >ファミリ (Items <-> Families)

2. 選択したインスタンスを同期

3. 現在のビューを同期

ステップ 4: “ Ok ”を選択します

次に、dRofusはモデル名のフィルタを省略し、Revitモデルのすべてのオブジェクトを同期し、dRofusでのオカレンスを更新されたモデル名情報と更新します。

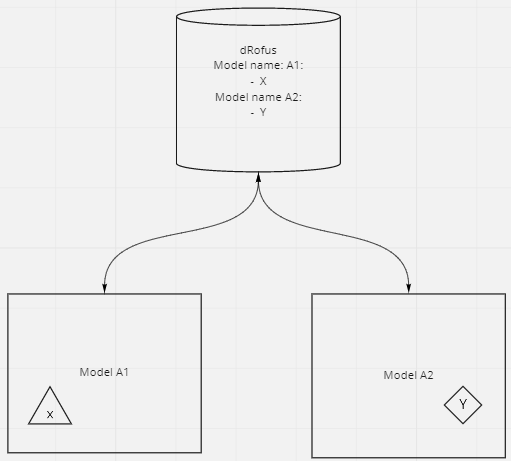

この同期操作の結果、新しいモデル名がdRofusで作成され、オブジェクト‘ X 'および' Y ’が新しいモデル名を割り当てました;
