ArchiCADのオブジェクトとアイテムの同期
dRofusアドオンは、ArchiCADオブジェクトのパラメータとdRofusアイテムの属性間のデータの同期を可能にします。
そのためには、ArchiCADオブジェクトとdRofusアイテムをリンクする必要があります。参照 ArchiCADオブジェクトをdRofusのアイテムにリンク.

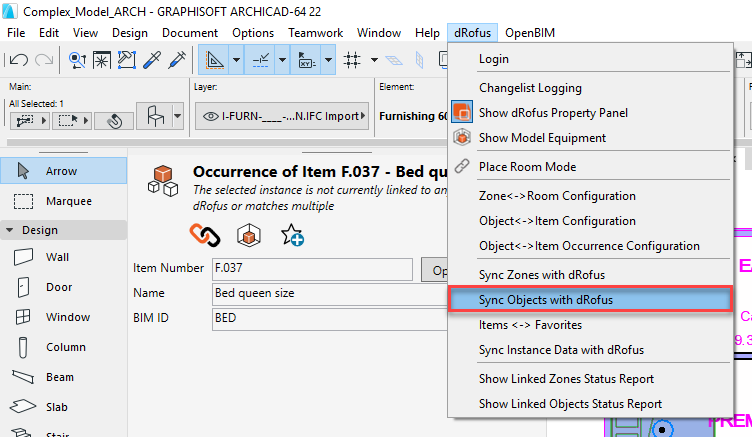

ArchiCADオブジェクトとdRofusアイテムのデータを同期するには、dRofusメニューのオブジェクトとdRofusの同期を選択します:
データは、オブジェクト <-> アイテム(Objects <-> Items)のデフォルト/有効な属性構成に従って同期されます。参照 ArchiCADのオブジェクトからアイテムへの設定 これは、構成をどのように定義し、使用できるかを説明するものです。

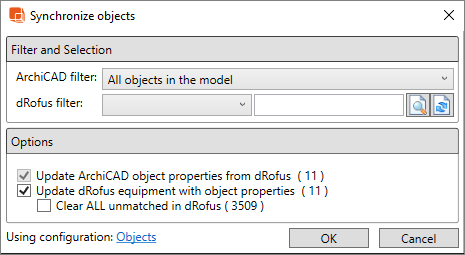

オブジェクトを dRofusと同期 コマンドを有効にすると、以下のダイアログが表示されます:
フィルタと選択
- ArchiCADフィルタ: Aモデル内のすべてのオブジェクト、又は現在のフロアのオブジェクト、又は選択されたオブジェクト、又は同じライブラリパーツのオブジェクトのいずれかを同期させるか選択できます。
- dRofus フィルタ: 同期する dRofus アイテムにフィルタを適用できます。
オプション
- dRofusからArchiCADオブジェクトのプロパティを更新: オブジェクト↔アイテムのデフォルト/有効な属性設定に従って、対応する(リンクされた) dRofusアイテムの最新データでArchiCADオブジェクトを更新できます。このオプションのチェックを外すことはできません。カッコ内には、dRofusアイテムと同期されるArchiCADオブジェクトの数が表示されます。リンクされていないオブジェクトはこのカウントに含まれません。
- オブジェクトのプロパティでdRofus設備を更新: オブジェクト<->アイテムのデフォルト/アクティブ属性設定に従って、対応する(リンクされた)ArchiCADオブジェクトの最新データでdRofusアイテムを更新できます。これは、リンクされたオブジェクト<->アイテムにのみ適用されます。カッコ内には、ArchiCADオブジェクトと同期されるdRofusアイテムの数が表示されます。リンクされていないアイテムはこのカウントに含まれません。
- dRofus の一致しないすべてを消去: このオプションは、ArchiCADのフィルタとして "モデル内のすべてのオブジェクト(All objects in the model)"を選択し "オブジェクトのプロパティでdRofus設備を更新(Update dRofus equipment with object properties)"オプションを選択した場合にのみ使用できます。リンクされていないdRofusアイテムの属性 (ArchiCADオブジェクトから値を取得するように定義されている) をすべて消去します。このオプションは、例えばArchiCADオブジェクトを削除し (一度リンクされた) dRofusアイテムのマッピングされた属性を消去したい場合に使用します。カッコ内には、対応するArchiCADオブジェクトに現在リンクされていないdRofusアイテムの数が表示されます。
- 構成の使用: データは、別の属性構成に切り替えたり、別の属性構成を有効にしない限り、デフォルトとして設定されている属性構成に従って同期されます。属性設定の作成／変更／削除は、BIM管理者が行うことができます。 各属性設定の中で、BIM管理者は、ArchiCADオブジェクト属性を対応するdRofusアイテム属性に選択／マッピングし、dRofusとRevitの間でデータ (各マッピングに関連する) がどの方向に流れるかを定義することができます。
より詳しい説明については: Revit属性設定の新規作成または編集(Create New or Edit Revit Attribute Configuration).
ヒント
もし dRofus アイテムに dRofus フィルタを設定した場合 "dRofus の一致しないすべてを消去(Clear ALL unmatched in dRofus)" オプションを選択して同期を実行すると、dRofus アイテム (フィルタで定義)の属性の結果のみが消去されます。
