COBieに準拠したエクスポート

BuildingSMART アライアンスを通じてCOBieを使用する傾向が高まる中、このようなニーズに対応するために、Excelエクスポート設定の簡単なガイドを作成しました。
COBieの準拠にはいくつかのレベルがあります。下記の例では、NIBSが提供する 実例 を使用しています

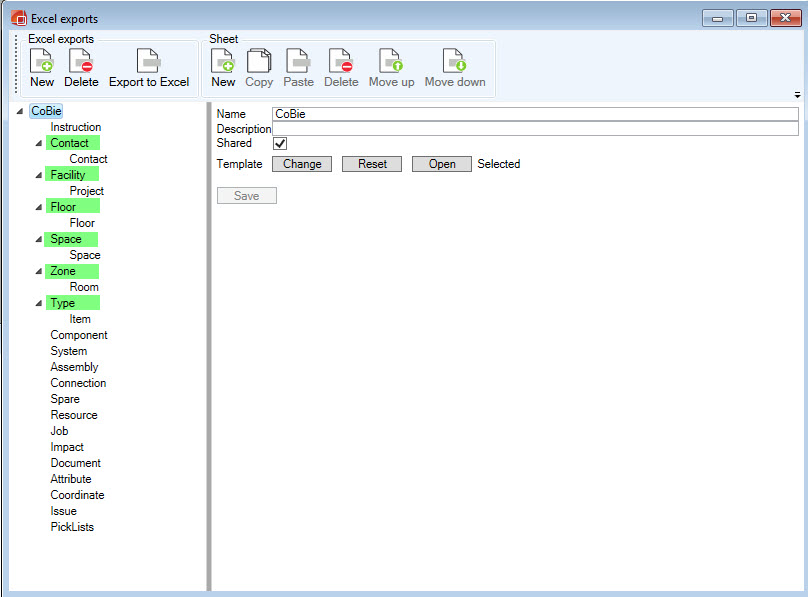

1. Excelエクスポート:

  1. Administration (管理)→ Excelの設定 エクスポートCOBieの準拠にはいくつかのレベルがあります。以下の例はNIBSが提供する例を使用しています。
  2. New Export (新規エクスポート)
  3. Name COBie (COBie名)
  4. Shared for multi user access (複数ユーザーアクセスのために共有)
  5. Select template (テンプレートを選択 )
  6. Save (保存)

2. "シート"タブで "新規" を選択し、シートに名前を付けます。各シートの名前付けは、CoBie 規格と一致していることを確認してください。
デフォルトでは、開始行は 1 です。各シートの開始行を 2 に切り替えます。 各シートを保存します。

  1. Instruction (インストラクション )
  2. Contact (連絡先)
  3. Facility (施設概要)
  4. Floor (フロア)
  5. Space (スペース)
  6. Zone (ゾーン)
  7. Type (タイプ)
  8. Component (コンポーネント)
  9. System (システム)
  10. Assembly (アセンブリ)
  11. Spare (スペア)
  12. Resource (リソース)
  13. Job (仕事)
  14. Impact (インパクト)
  15. Document (ドキュメント)
  16. Attribute (属性)
  17. Coordinate (コーディネート)
  18. Connection (コネクション)
  19. Issues (問題点)
  20. PickLists (ピックリスト)

3. データソースを以下のシートに割り当てます。

  1. Contact (連絡先)
    1. Target Type (対象タイプ): User (ユーザー)
    2. Name (名前):Contact (連絡先)
    3. Attributes (属性):
      1. Add (追加):General (一般):Email (電子メール)
      2. Add fixed value (固定値の追加):dRofus_admin
      3. Add fixed value (固定値の追加):n/a
      4. Add fixed value (固定値の追加):Planner (プランナー)
      5. Add fixed value (固定値の追加):n/a
      6. Add fixed value (固定値の追加):n/a
      7. Add fixed value (固定値の追加): dRofus
    4. Save (保存)
  2. Facility (施設概要)
    1. Target Type (対象タイプ):Project (プロジェクト)
    2. Name (名前):Project (プロジェクト)
    3. Attributes (属性) :
      1. Add (追加): General (一般):Name (名前)
    4. Save (保存)
  3. Floor (フロア)
    1. Target Type (対象タイプ): Group (グループ)
    2. Name: Floor
    3. Attributes (属性):
      1. Add (追加):General (一般):
      2. Add: Created by: Created by: Email
      3. Add: Group Type: Group Type: Created
      4. Add: General: Reference
      5. Add fixed value dRofus
      6. Add fixed value: ifcBuildingStorey
      7. Add fixed value: n/a
      8. Add: General: Description
      9. Add fixed value: n/a
      10. Add fixed value: n/a
    4. Save (保存)
  4. Space (スペース)
    1. Target Type (対象タイプ): Room (部屋)
    2. Name (名前):Space
    3. Attributes (属性):
      1. Add: Room: Room Function #
      2. Add: Created by: Created by: Email
      3. Add fixed value: n/a
      4. Add: Level: Level: Name **

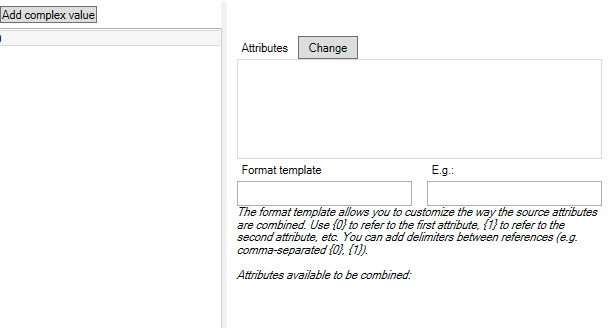

      5. Add Complex value: Room Name, Room Name Description
        1. Format Template: {0} {1}

        2. E.g: Room Name Room Name Description
      6. Add fixed value: dRofus
      7. Add fixed value: IfcSpace
      8. Add fixed value: n/a
      9. Add: Room: Name on Drawing
      10. Add: Room: Prog. Area
      11. Add: Room: Designed Area
      12. Add: Room: Ceiling Height
    4. Save (保存)
  5.  Zone (ゾーン)
    1. Target Type (対象タイプ):Room (部屋)
    2. Name (名前):Room
    3. Attributes (属性):
      1. Add Complex Value: Room Function: Number, Room Function: Name
        1. Format Template: {0} {1}
        2. E.g: Room function: Number Room function: Name
      2. Add fixed value: dRofus_admin
      3. Add fixed value: n/a
      4. Add fixed value: Occupancy Zone
      5. Add: Room: Room Function #:
      6. Add fixed value: dRofus
      7. Add fixed value: n/a
      8. Add fixed value: n/a
      9. Add: Room: Room Name
    4. Save (保存)
  6. Type (タイプ):
    1. Target Type (対象タイプ): Item (アイテム)
    2. Name (名前):Item
    3. Attributes (属性):
      1. Add: General: Item Number

      2. Add Fixed Value: ( leave blank)
      3. Add: Log History: Created
      4. Add: General: Name
      5. Add: Categorization: Sub Set (Name)
      6. Add: Specification - Description (Flag) - Asset Type (Group) - Fixed/Movable (Element) - (Radio buttons/ combo box)*
      7. Add fixed value: n/a
      8. Add fixed value: n/a
      9. Add fixed value: n/a
      10. Add fixed value: n/a
      11. Add fixed value: n/a
      12. Add fixed value: n/a
      13. Add fixed value: n/a
      14. Add fixed value: dRofus
      15. Add fixed value: n/a
      16. Add fixed value: n/a
      17. Add: General: Budget Price
      18. Add fixed value: n/a
      19. Add fixed value: n/a
      20. Add fixed value: n/a
      21. Add: General: Item Number
      22. Add: Specification-Building I (Flag): Max dimensions and weight (Group) - With/length (Element) - inch (Numeric Field) *
      23. Add: Specification-Building I: Max dimensions and weight - Depth (Element) - inch (Numeric Field) *
      24. Add: Specification-Building I : Max dimensions and weight - Height (Element) - inch (Numeric Field) *
    4. Save (保存)

*Attribute Added to Item Specification GUI (アイテム仕様GUIに属性が追加)

** Added type to Groups (グループにタイプを追加)

このページの参照元:https://www.nibs.org/?page=bsa_commonbimfiles
