dRofus Webでシステムを可視化

dRofus WEBを使ってシステム、システムコンポーネント、コンポーネントを可視化します。

システム・モジュールを開く：

1. ナビゲートまたは番号検索でシステム・コンポーネントまたはコンポーネントを選択します。

2. プロパティを表示するウィンドウが表示されます。プロパティが接続された状態で表示されます：

   • システム

   • 部屋

   • 部屋グループ

   • ステータス

   • 分類

   • 製品

   • アイテム

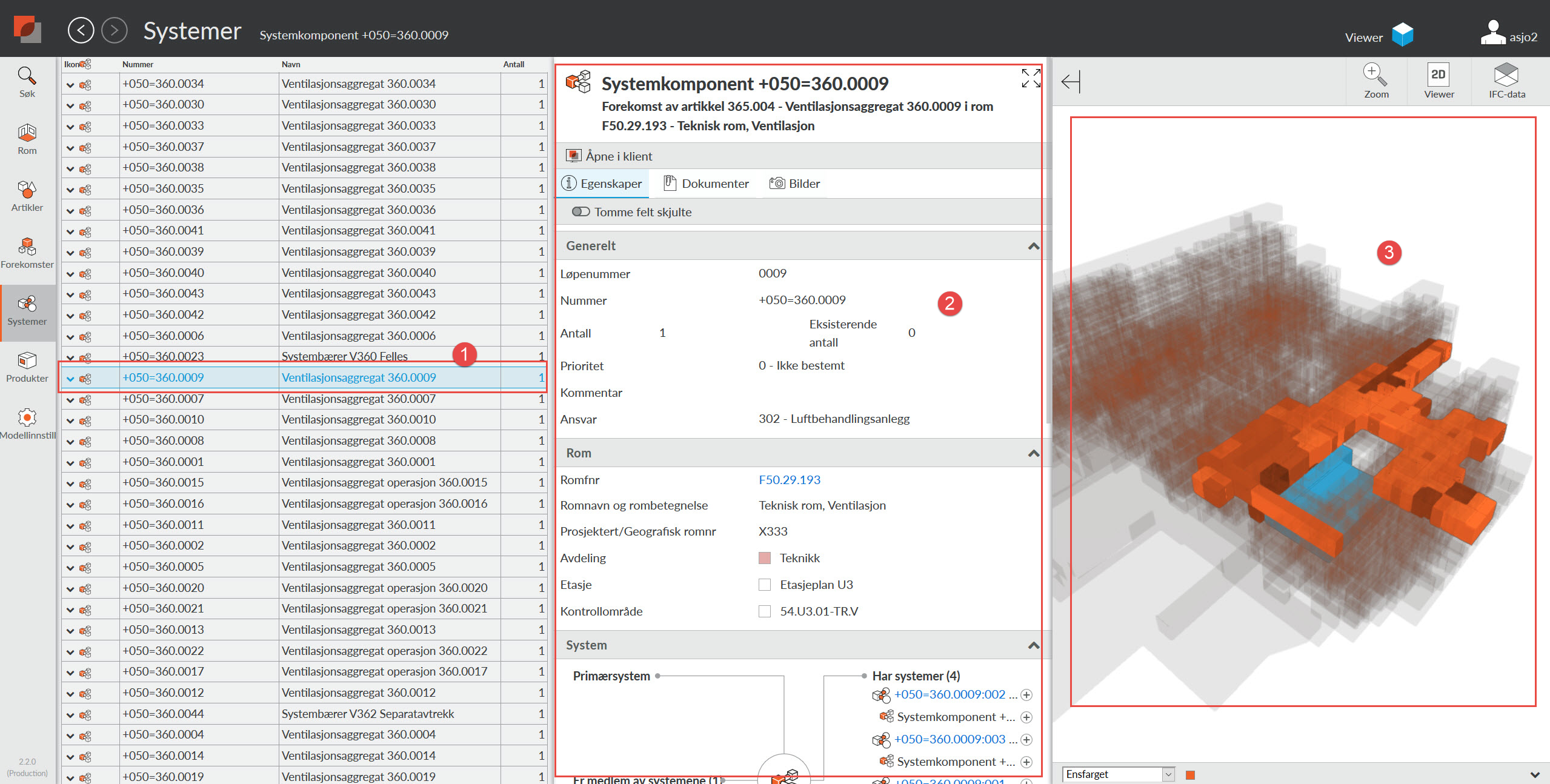

3. 3Dビューを選択すると、システムのコンポーネントと、システムに接続されているすべての
   コンポーネントが表示されます。上の例では、システム・コンポーネントが選択されており、
   青でマークされています。システムを介してシステム・コンポーネントに接続されている全ての、
   コンポーネントは、オレンジ色でマークされています。この可視化は、この換気システム・
   コンポーネントから空気を取り入れるすべての部屋を監視するために使用することができます。
