ArchiCADゾーンをリンク

ArchiCADで作成したゾーンは、dRofusで計画した部屋にリンクさせることができます。これにより、dRofusからモデルへの部屋データの転送が可能になり、その逆も可能です。

オブジェクトだけでなくゾーンもリンクできるため、ArchiCADで配置したゾーンのオブジェクトと、dRofusでプランニングした部屋のアイテムの比較も可能です。

リンク操作は、dRofusパネル内で次の手順で実行することができます :

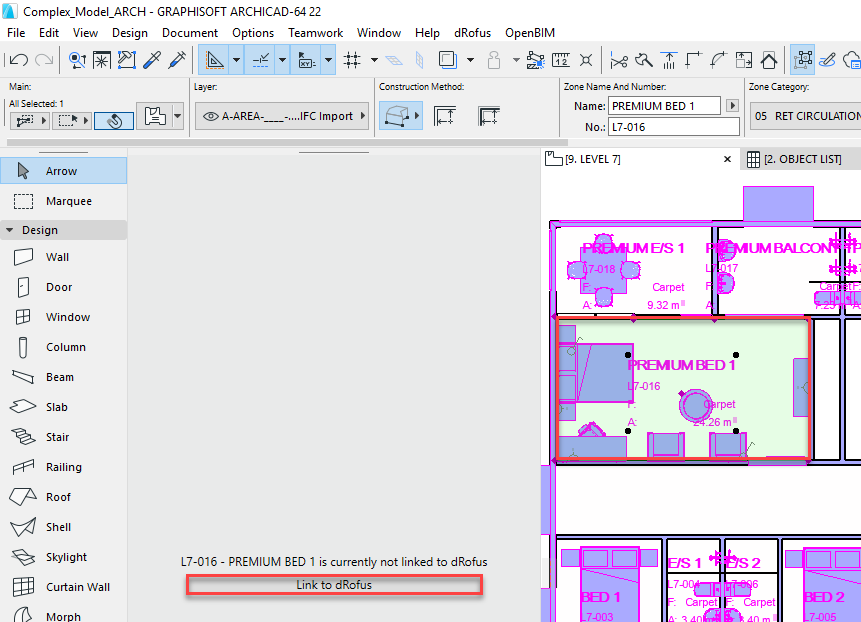

• リンクされていないArchiCAD Zoneを1つ選択します (そのステータスは "x は現在dRofusにリンクされていません" となり、"dRofusにリンク" ボタンが利用可能になります)。こちらを参照してください : dRofus パネルの概要.
• "dRofusにリンクする" ボタンをクリックします :

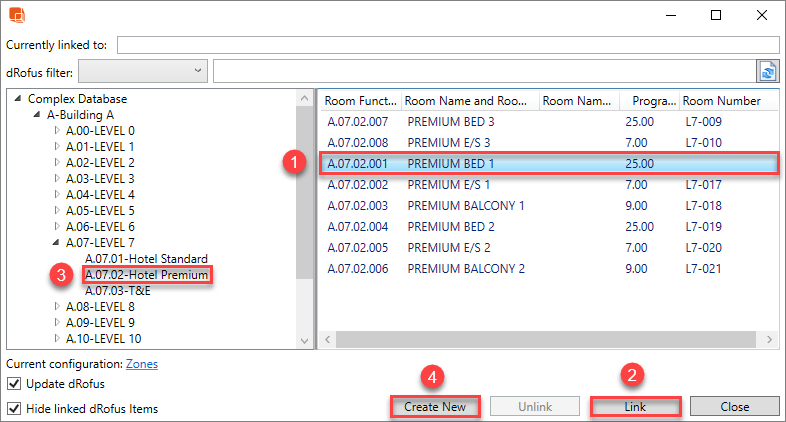

• リンクゾーンダイアログで、ダイアログに表示されている部屋のリストからリンクするdRofus部屋を選択します (ダイアログでは (3), (1) & (2) - 検索または参照してから選択したArchiCADゾーンを既存のdRofus部屋にリンクするか (3) & (4) - 参照してから新規作成 + リンクをして機能構造内に新規dRofus部屋を作成し選択したArchiCADゾーンと同じものをリンクさせることができます):









上記の操作を行うと、リンク先のdRofus部屋プロパティがdRofusパネル内に表示されます。

備考

ArchiCADのチームワークプロジェクト内で作業している場合、リンクする前にゾーンを確保することを忘れないでください。確保されていないゾーンのリンクステータスは表示されますが、これを完了するまではリンク操作はできません。

ゾーンがリンクされると、ArchiCADで比較に使用されるキー属性に格納されている値は、dRofusで比較に使用されるキー属性と同じになります。ArchiCADのゾーンとdRofusの部屋の両方を比較するために使用されるキー属性は、現在デフォルト/アクティブの "ゾーン↔部屋" 構成で定義されています。ArchiCADのゾーンから部屋への構成 (ArchiCAD Object to Item Configuration) の使用について、詳しくはこちらをご覧ください。

備考

比較に使用されるキー属性内の値は、ArchiCADモデル全体、およびdRofusデータベース内で一意である必要があります。同じArchiCADモデル内のリンクされたゾーンをコピーすると、これらの値が重複してしまい、dRofus部屋へのリンクが失われることになります。

部屋リスト内で右クリックし、"列の追加/削除" を選択すると、ウィンドウに表示する列を選択できます。部屋プロパティや部屋データの属性は、すべてここに表示できます。

ArchiCADのゾーンにリンクする場合、dRofus部屋を更新することはオプションです。 左下隅には、dRofus部屋を更新するかどうかを定義するチェックボックスがあります。 このチェックボックスをオフにすると、”リンク” ボタンをクリックしたときにゾーンのプロパティのみが更新されます。

現在選択されているゾーンのリンクを解除すると、dRofusから取得したパラメータの値がすべてクリアされます (デフォルト/アクティブ構成に準ずる)。"dRofusを更新する" チェックボックスをオンにすると、ArchiCADから取得したdRofus部屋のパラメータ値もクリアされます (デフォルト/アクティブな設定に基づく)。

備考

ArchiCADモジュールファイルがマスターファイルにホットリンクされている場合、dRofusアドオンにより、ホットリンクされたモジュールの "ゾーン" のパラメータを比較に使用するキー属性として使用できます。もちろん、この場合、ホットリンクされたモジュールのゾーンのパラメータに書き込む必要はありません (書き込むこともできません)  ただし、比較に使用される1つのキー属性を利用することができ、ArchiCADの他の固有 (書き込み可能) パラメータで、dRofusからArchiCADに値をプッシュすることもできます。
