IFC属性の設定

はじめに:

属性設定は、dRofus - IFC データ交換において不可欠な要素です。これにより、次のことが可能になります。:

  1. リンクのキーとなるパラメータ / 属性を指定する - 例えば、共通の値を持っている特定の IFC パラメータと dRofus属性を指定します。
    注意 -データ照合を行うには、各構成で選択された2つのキー・パラメータ値が一意であること (例:重複がないこと) が不可欠です。

  2. リンクされた部屋、システム、オカレンスの同期時に、どの IFC パラメータがどの dRofus属性にデータをプッシュするかを指定しマッピングします。

  3. リンクされた部屋、システム、オカレンスの同期時に、どの dRofus属性がどの IFC パラメータにデータをプッシュするかを指定しマッピングします。

属性設定

属性設定を編集または新規作成するには、管理者権限が必要です。

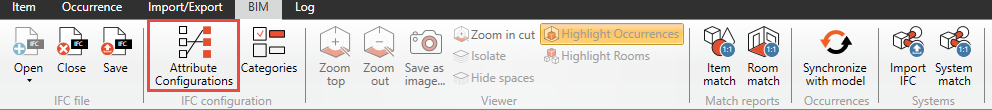

属性設定を新規に作成、または既存のものを編集するには、IFCファイルを開いた後 "Attribute configurations (属性設定)” をクリックします(下図参照)。:

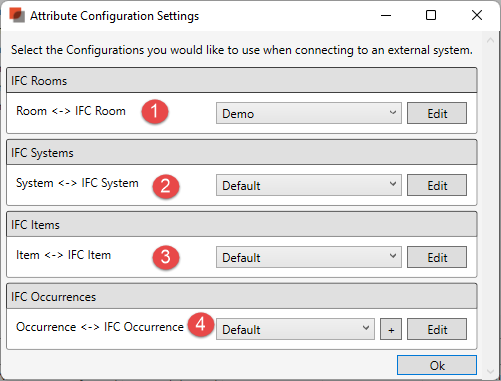

以下のような "Attribute Configuration Settings (属性構成設定)” ウィンドウがポップアップ表示されます。:

カスタム設定が作成されていない場合は、すべての ‘Default (デフォルト)’ 設定が使用されます。
構成を編集、削除、または新規作成するには、構成名の右側にある “編集”を選択します。

  1. 部屋 <-> IFC 部屋: dRofusの部屋とIFCスペースのリンクおよび/または同期。

  2. システム <-> IFC システム: dRofusシステムと IFCシステムのリンクおよび/または同期化。

  3. アイテム <-> IFC アイテム *: dRofusアイテムとIFCオブジェクトのリンク。

  4. オカレンス ↔ IFC オカレンス: dRofusのオカレンスとIFCインスタンスのリンクおよび/または同期。

*3- IFC モデルには dRofus のアイテムと同じタイプ概念を持っていないため、dRofus アイテムと IFC タイプオブジェクト間の同期オプションはありません。
dRofusのアイテム<->IFCアイテムの構成は、dRofusとIFC間のキー属性を定義するためにのみ使用されます。
IFCのキー属性は、IFCインスタンスのグループ化を決定し、それにより、オカレンスの同期時にdRofusで作成されるアイテムの数と種類を決定します。
(dRofusのオカレンスはアイテムを持っている必要があります)

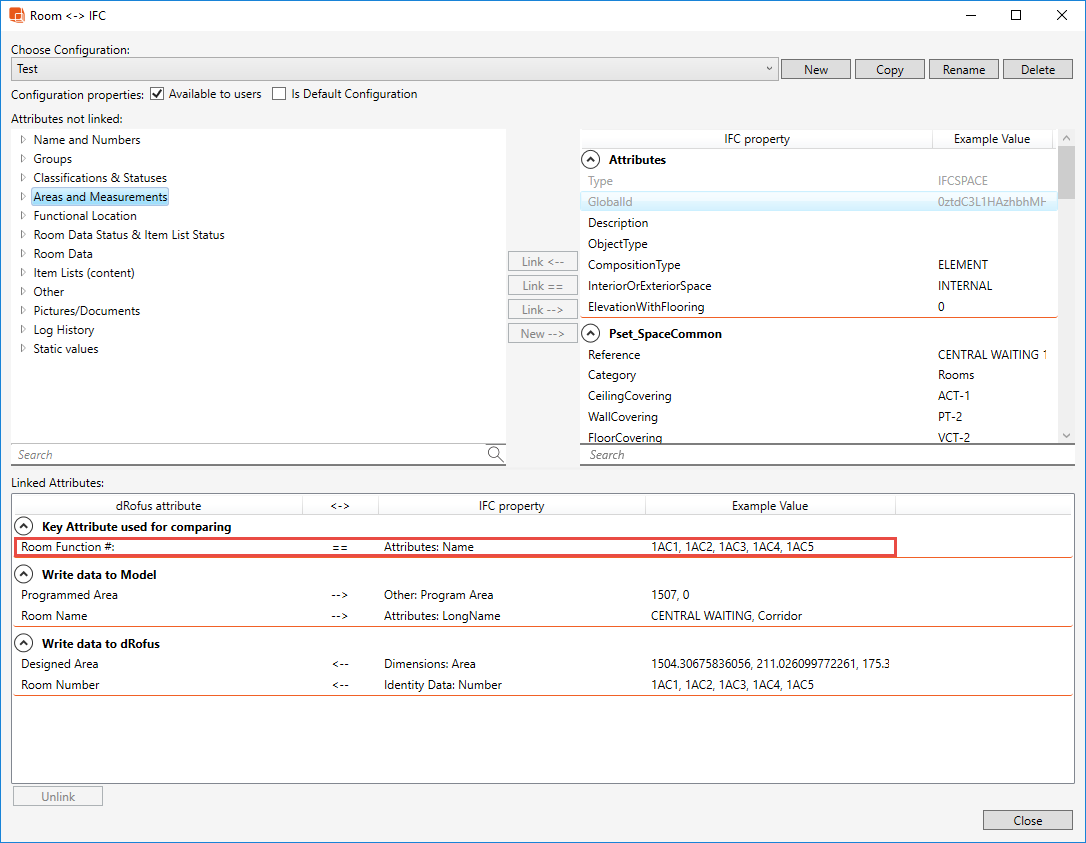

キー属性

すべての設定は "比較に使用されるキー属性" に対して1つのマッピングを持つ必要があります。キー属性はマッチングに使用されます。

オカレンス <-> IFC オカレンスの設定では、比較に使用する独自のキー属性を設定することはできません。
dRofus は、dRofus の各オカレンスに自動的に保存される IFC ガイド を使用するように事前に定義されています。
続きを読む:オカレンス設定でのIFCガイドの使用
