リンクされたRevitモデルからRevitスペースの作成または更新
建築 (リンクされた)モデルの部屋に基づきスペースを作成/更新する
1.リンクされたモデル: スペースを作成するモデルを追加または更新します。
2. レベルの名称が両モデルで同じであることを確認します。
3. 属性の構成を設定します:

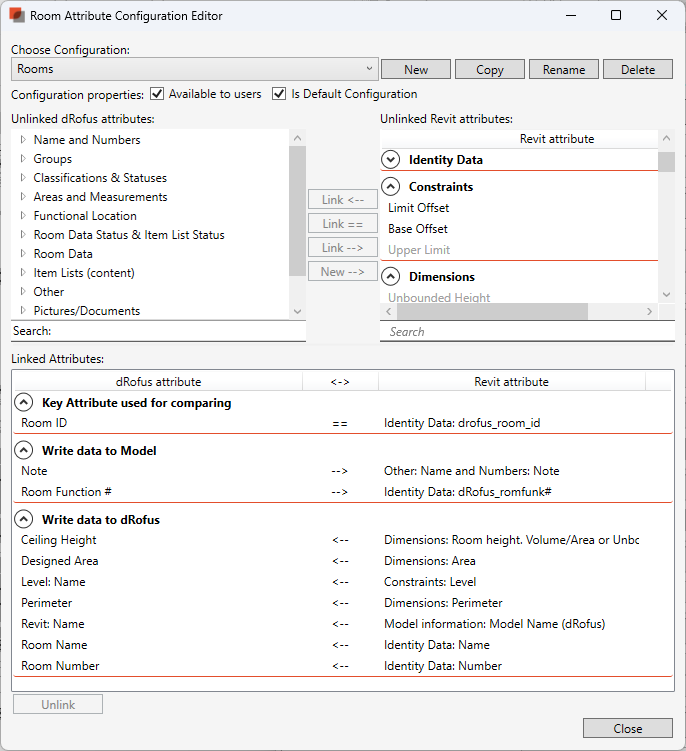

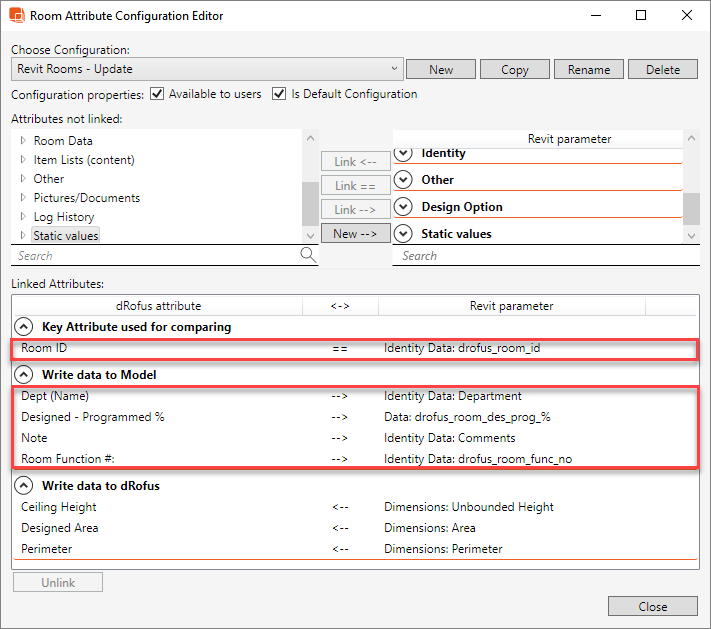

a. 部屋 <--> Revitの部屋 (Room <--> Revit Room)下記はその例です:
![](../../__attachments/2595818374/image-20230301-113242.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
b. 部屋 <--> Revitのスペース (Room <-->Revit Space) 下記はその例です:
![](../../__attachments/2595818374/image-20230301-113632.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
もっと読む Revit 属性構成.

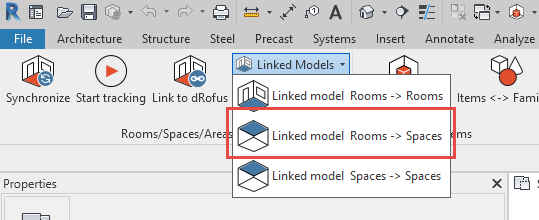

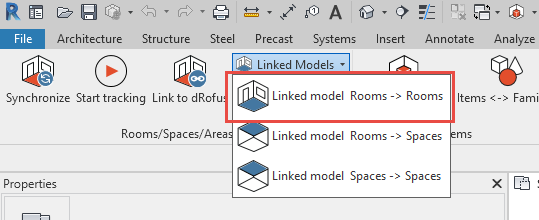

4. dRofusアドオンリボンから “リンク済みモデル部屋 - > スペース(Linked model Rooms - > Spaces)” を選択します:
![](../../__attachments/2595818374/image2022-2-1_11-58-30.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

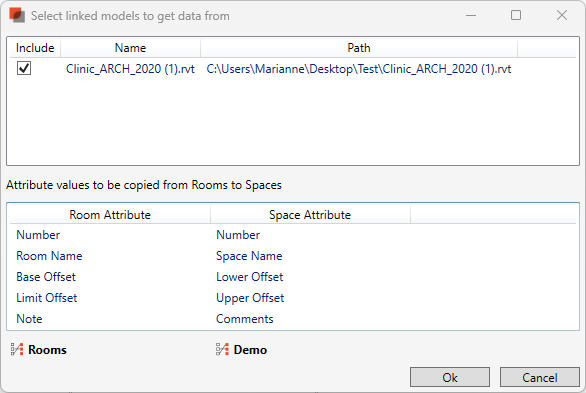

ウィンドウが表示されます。
![](../../__attachments/2595818374/image-20230301-093659.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

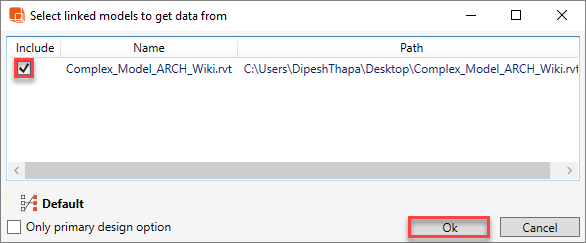

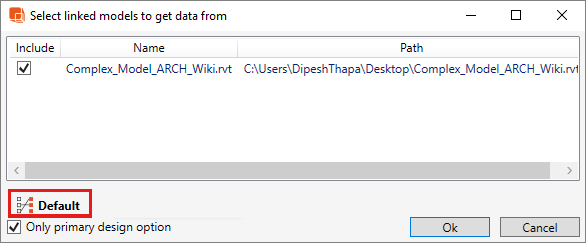

5. 部屋をインポートするモデルにチェックを入れます。

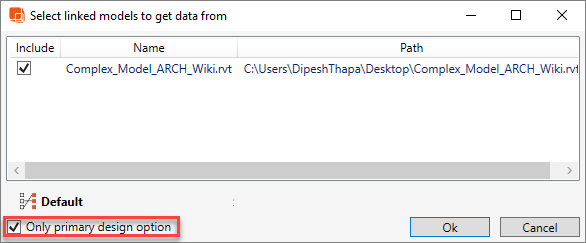

部屋の境界線: デフォルトでは、部屋境界として設定されているすべてのリンクモデルが選択されます。部屋境界でないリンクモデルはコピーすると部屋境界として設定されます。

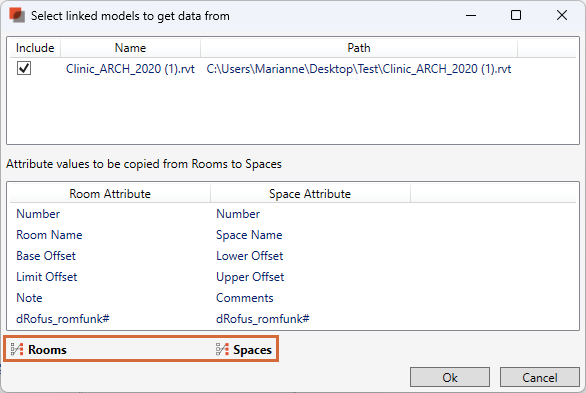

6. 正しい属性構成が使用されていることを確認します:
![](../../__attachments/2595818374/image-20230301-114115.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
7. 正しいデータがコピーされ、比較に使用されていることを確認します。
属性の “番号(Number)” “部屋名(Room Name)” “ベースオフセット (Base Offset)” “リミットオフセット” (Limit Offset)はデフォルトでコピーされます
![](../../__attachments/2595818374/image-20230301-114620.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
8."Ok "を選択します。

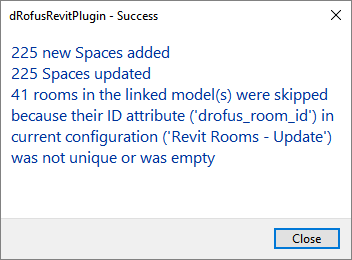

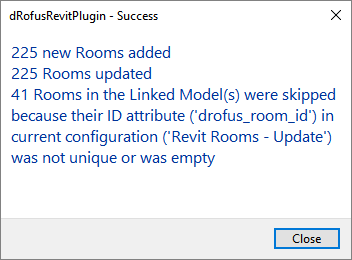

スペースの合計数をまとめたメッセージが表示されます:
作成済み
更新済み
リンク先モデルの部屋のキーパラメータが一意でないか空であるため、作成・更新されなかった。
以下に、その例を示します:
![](../../__attachments/2595818374/image2018-2-1%2018:51:25.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

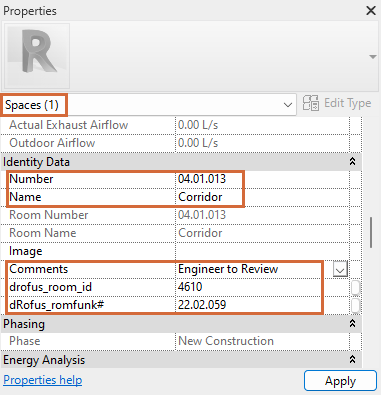

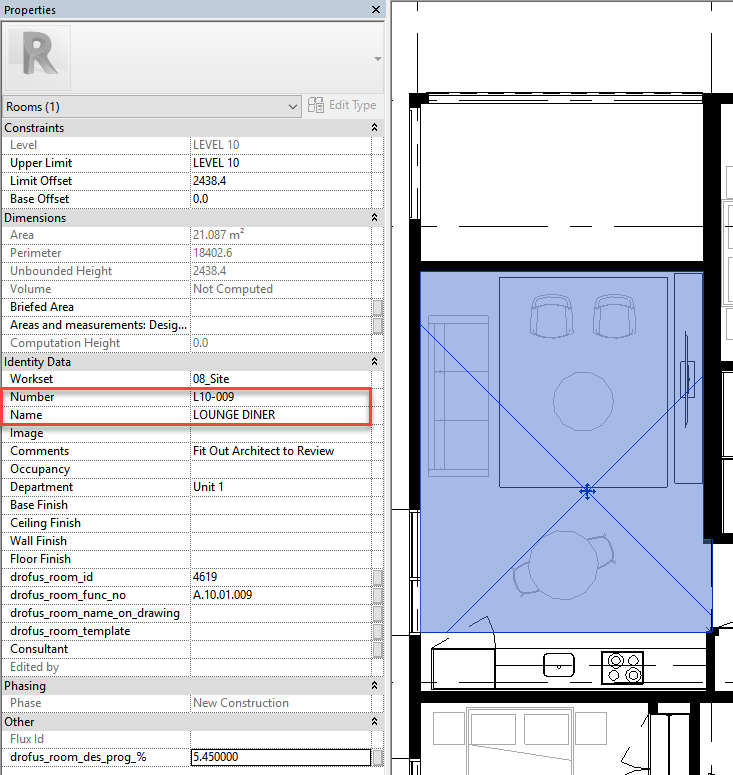

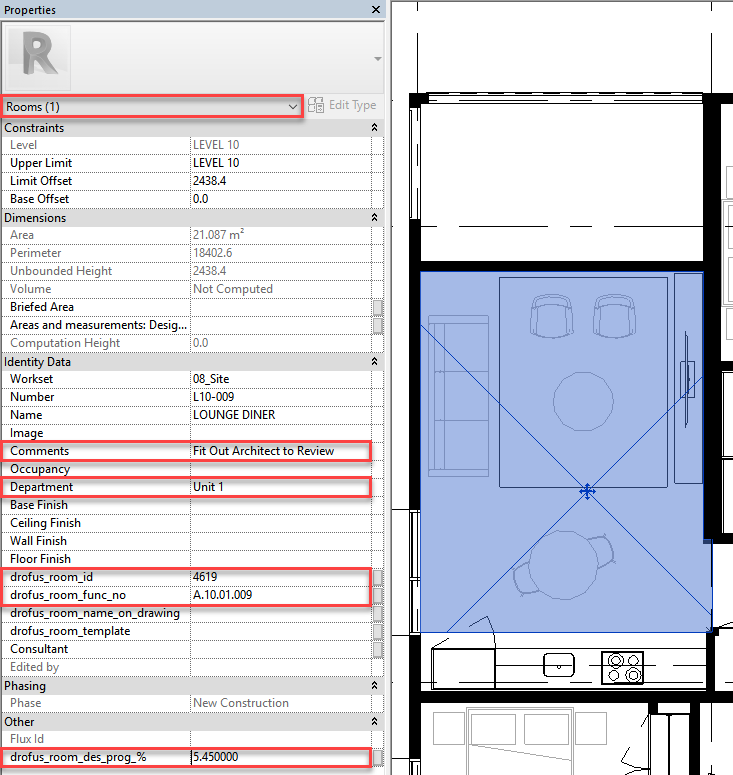

属性構成は、作成・更新されたスペースにデータを書き込むために使用されています:
![](../../__attachments/2595818374/image-20230301-121115.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
建築設計モデルの変更
アーキテクト(建築)モデルの部屋は、追加、削除、移動、形や大きさの変更などが可能です。更新された建築(リンク)モデルが再発行され、MEPモデルへのリンクとして再ロードされると、Revitアドオンがすべての更新を変更されたスペースに転送するために、エンジニアは再び上記のプロセスを実行する必要があります。
アーキテクト(建築)モデルで部屋が削除された場合、次にスペースを更新するときに “余分なスペースを削除する” かどうかを尋ねられます。
リンク先のモデル内のスペースをベースにしたスペースの作成・更新
また、リンク先のモデル内のスペースを基に、スペースの作成・更新を行うことも可能です。

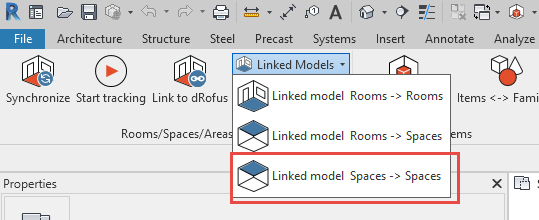

他のMEP(リンク)モデルのスペースに基づいて、MEP(ホスト)モデルのスペースを作成/更新するには “リンクされたモデルのスペース - > スペース (Linked model spaces - > spaces)”を選択します:
![](../../__attachments/2595818374/image2022-2-1_11-59-4.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
レベル(Level)名の不一致

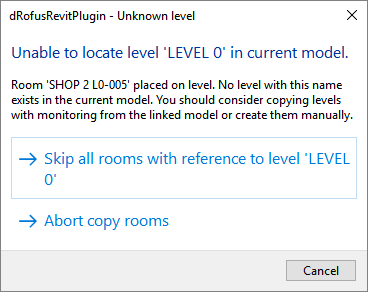

ホストモデルでスペースの作成/更新を行う際に、ホストとリンク先のレベル名が一致しない場合、以下のメッセージが表示されます:
![](../../__attachments/2595818374/image2017-12-21%2017:48:31.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
モデル間でレベル名が統一されていることを確認ください。
