BIM et connexion IFC dans dRofus
Comme indiqué dans les chapitres précédents, le GUID sera capturé dans dRofus dans le cadre de la synchronisation sur la maquette. En vous connectant à une maquette IFC dans dRofus, vous pourrez obtenir une visualisation graphique des réseaux et terminaux dans dRofus.

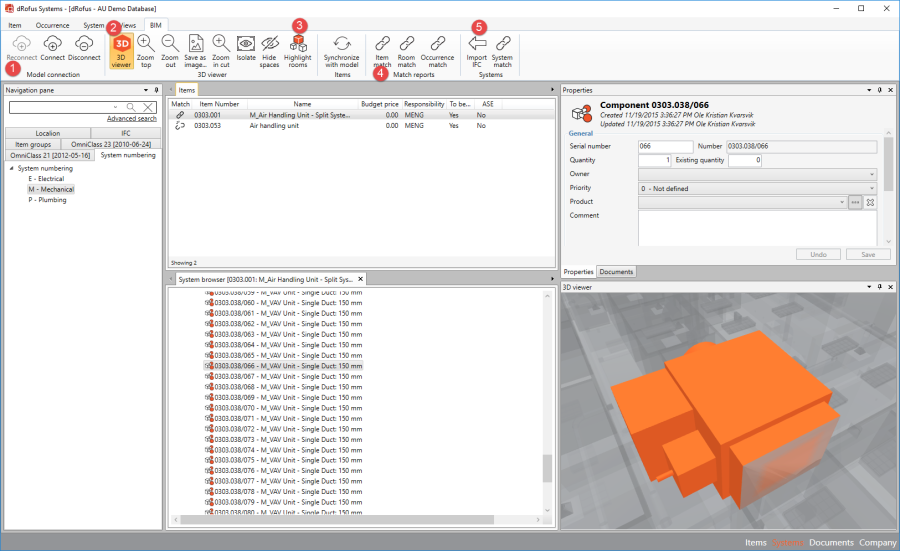

La ou les maquette(s) IFC sont connectés aux réseaux et terminaux en naviguant vers l'onglet BIM dans le menu déroulant, puis sélectionnez "Connexion" ou "Reconnexion" (si l'IFC a été connecté précédemment).
- Se connecter à une maquette IFC
- Afficher la visionneuse 3D
- Choisissez si vous voulez sélectionner la pièce ou les occurrences
- Rapport indiquant ce qui est rattaché à dRofus et connecté à la maquette IFC.
- Si vous n'avez pas utilisé le plug-in Revit pour importer des réseaux et des pièces, vous pouvez effectuer l'importation de ma maquette IFC.
Sur l'image ci-dessus, nous avons agrandi une occurrence de 0303.001 par double-clic. Vous pouvez également naviguer à l'aide des options situées dans le menu déroulant sous l'onglet BIM.

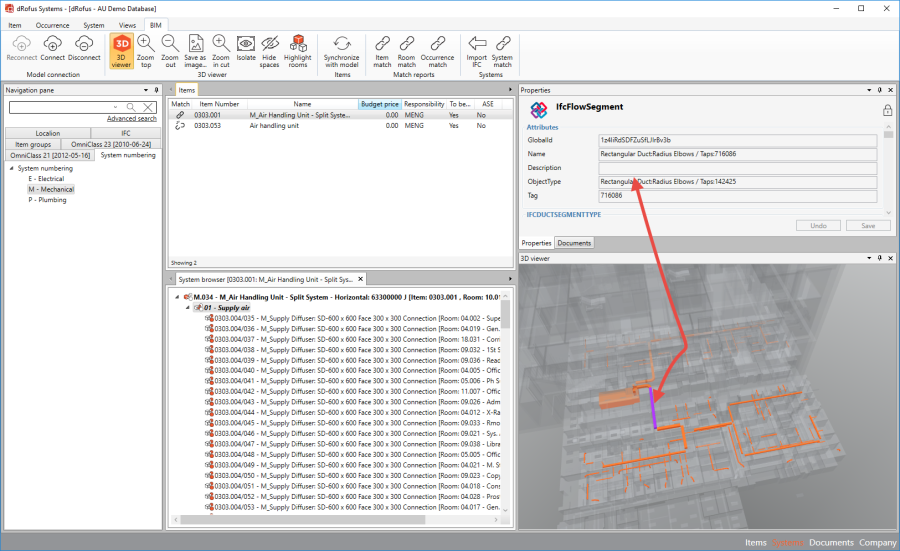

Si vous double-cliquez sur un réseau, vous mettrez en évidence tous les terminaux situés à l'intérieur du réseau ;
Si vous mettez en évidence un terminal dans la visionneuse, dRofus affichera automatiquement les attributs IFC du terminal sélectionné.
Pour la suite de la lecture d'ICF et de la navigation, nous vous renvoyons au manuel IFC et BIM.
