Rapport conforme COBie

Il y a des fois ou un délivrable COBie est nécéssaire et avec la demande croissante de demande de COBie via l'alliance BuildingSMART nous avons crée un petit guide pour pouvoir utiliser utiliser notre configuration de rapport excel pour répondre à ces besoins. Il y a plusieurss niveaux de conformité COBie et dans cet exemple ci-dessous nous utilisons l'exemple d' Exploitation fourni par NIBS.

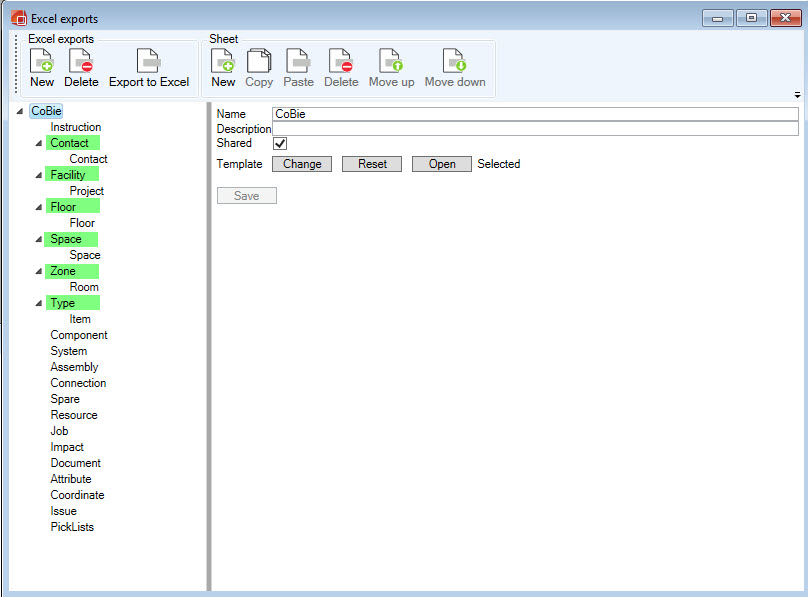

1. Export Excel:

  1. Administration→ Configuration Excel Export
  2. Nouvel Export
  3. Nom COBie
  4. Partagé pour plusieurs utilisateurs
  5. Sélectionner gabarit
  6. Sauvegarder

2. Noms des Feuilles en sélectionnant "Nouveau" dans l'onglet "Feuille". Assurez-vous que le nom de chaque feuille est consistant avec la norme COBie.  Par défaut, la ligne de départ sera la 1ere. Changer la ligne de départ pour chaque feuille pour la 2ème ligne. Sauvegarder chaque feuille.

  1. Instruction
  2. Contact
  3. Batîment
  4. Etage
  5. Espace
  6. Zone
  7. Type
  8. Composant
  9. Système
  10. Assemblage
  11. Réserve
  12. Ressource
  13. Projet
  14. Impact
  15. Document
  16. Attributs
  17. Coordination
  18. Connexion
  19. Révision
  20. Liste de sélection

3. Assigner les Sources de Données aux feuilles suivantes.

  1. Contact
    1. Type cible: Utilisateurs
    2. Nom: Contact
    3. Attribus:
      1. Ajouter: Général: Email
      2. Ajouter valeur fixe: dRofus_admin
      3. Ajouter valeur fixe: n/a
      4. Ajouter valeur fixe: Planificateur
      5. Ajouter valeur fixe: n/a
      6. Ajouter valeur fixe: n/a
      7. Ajouter valeur fixe: dRofus
    4. Sauvegarder
  2. Bâtiment
    1. Type cible: Projet
    2. Nom: Projet
    3. Attribus:
      1. Ajouter: Général: Nom
    4. Sauvegarder
  3. Étage
    1. Type cible: Groupe
    2. Nom: étage
    3. Attribus:
      1. Ajouter: Général: Nom
      2. Ajouter: Crée par: Email
      3. Ajouter: Type de Groupe: Crée
      4. Ajouter: General: Référence
      5. Ajouter valeur fixe: dRofus
      6. Ajouter valeur fixe: ifcBuildingStorey
      7. Ajouter valeur fixe: n/a
      8. Ajouter: Général: Description
      9. Ajouter valeur fixe: n/a
      10. Ajouter valeur fixe: n/a
    4. Sauvegarder
  4. Espace
    1. Type cible: Pièce
    2. Nom: espace
    3. Attribus:
      1. Ajouter: Pièce:  #Numéro clé pièce
      2. Ajouter: Crée par: Email
      3. Ajouter valeur: n/a
      4. Ajouter: Niveau: Nom **

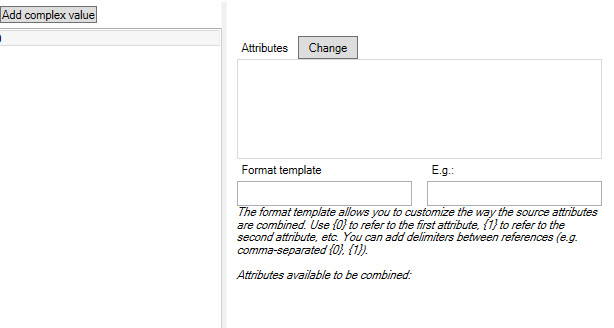

      5. Ajouter valeur complexe: Nom de pièce, Description nom de pièce
        1. Format gabarit: {0} {1}

        2. Ex: Nom pièce Description nom de pièce
      6. Ajouter valeur fixe: dRofus
      7. Ajouter valeur fixe: IfcSpace
      8. Ajouter valeur fixe: n/a
      9. Ajouter: Pièce: libellé Plan
      10. Ajouter: Pièce: Surface programmée
      11. Ajouter: Pièce: Surface modélisée
      12. Ajouter: Pièce: Hauteur plafond
    4. Sauvegarder
  5.  Zone
    1. Type cible: Pièce
    2. Nom: Pièce
    3. Attribus:
      1. Ajouter valeur complexe: Fonction pièce: Numéro, Fonction pièce: Nom
        1. Format gabarit: {0} {1}
        2. Ex: Fonction pièce: Numéro Nom pièce
      2. Ajouter valeur fixe: dRofus_admin
      3. Ajouter valeur fixe: n/a
      4. Ajouter valeur fixe: Occupation
      5. Ajouter: Room: #Numéro clé pièce
      6. Ajouter valeur fixe: dRofus
      7. Ajouter valeur fixe: n/a
      8. Ajouter valeur fixe: n/a
      9. Ajouter: Pièce: Nom
    4. Sauvegarder
  6. Type:
    1. Type cible: Item
    2. Nom: Item
    3. Attribus:
      1. Ajouter: Général:Numéro Item

      2. Ajouter valeur fixe: ( laissez blanc)
      3. Ajouter: Historique: Crée
      4. Ajouter: Général: Nom
      5. Ajouter: Catégorisation: Sous-ensemble (Nom)
      6. Ajouter: Spécification - Description (Drapeau) - type d'actif (Groupe) - Fixe/Mobile (Élément) - (Boutons radio/ boite combo)*
      7. Ajouter valeur fixe: n/a
      8. Ajouter valeur fixe: n/a
      9. Ajouter valeur fixe: n/a
      10. Ajouter valeur fixe: n/a
      11. Ajouter valeur fixe: n/a
      12. Ajouter valeur fixe: n/a
      13. Ajouter valeur fixe: n/a
      14. Ajouter valeur fixe: dRofus
      15. Ajouter valeur fixe: n/a
      16. Ajouter valeur fixe: n/a
      17. Ajouter: Général: Prix
      18. Ajouter valeur fixe: n/a
      19. Ajouter valeur fixe: n/a
      20. Ajouter valeur fixe: n/a
      21. Ajouter: Général: Numéro d'item
      22. Ajouter: Spécification-Batiment I (Drapeau): Dimensions et poids  (Groupe) - Longueur (Élément) - mm (champ numérique) *
      23. Ajouter: Spécification-Bâtiment I: Dimensions et poids - Larguer (Élément) - mm (champ numérique) *
      24. Ajouter: Spécification-Bâtiment I : Dimensions et poids - Hauteur (Élément) - mm (champ numérique) *
    4. Sauvegarder

*Attribus Ajouté aux caractéristique d'item GUI

** Type  ajouté au groupe

Cette page référence https://www.nibs.org/?page=bsa_commonbimfiles
