IFCが接続した部屋リストの概要

先に進む前に、部屋モジュール IFCオプション をお読みになることをお勧めします。

214

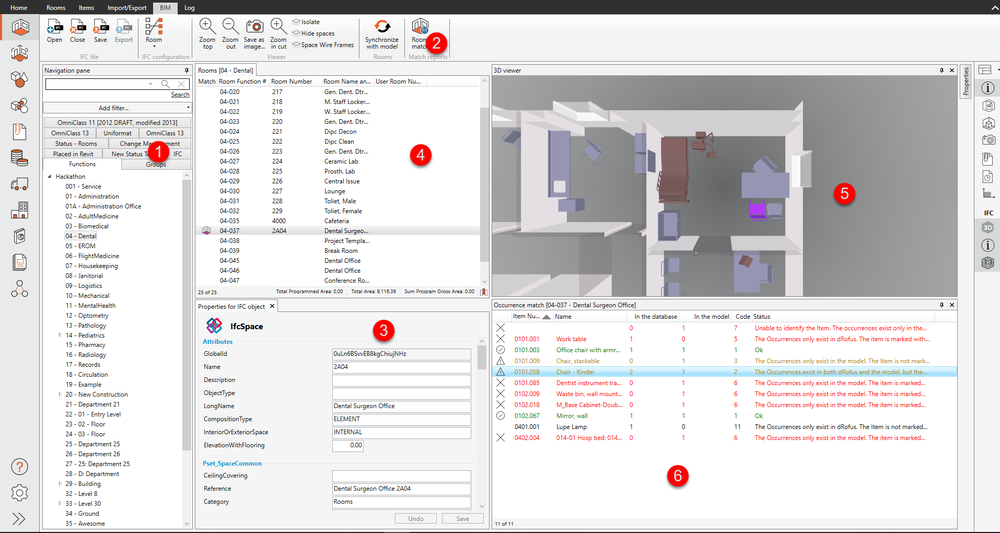

  1. IFCモデルのビルディング構造は、ナビゲーションペイン内のIFCタブに表示されます。
    このダイアグラムは、プロジェクト・レベル (IFCProject)と、場合によっては、
    1つ以上のレベルで構成されます:面積 (IFCSite), 建物 (IFCBuilding), 階数 (IFCBuldingStorey) 。
    この構造の全てのレベルに部屋が接続されている場合があります。
    プログラムされた機能とは異なり、レベルを選択すると、右側のリストのツリーで選択したレベルの下にある部屋は表示されません。

  2. BIM リボンの “Rooms Match (部屋一致)” アイコンをクリックすると、

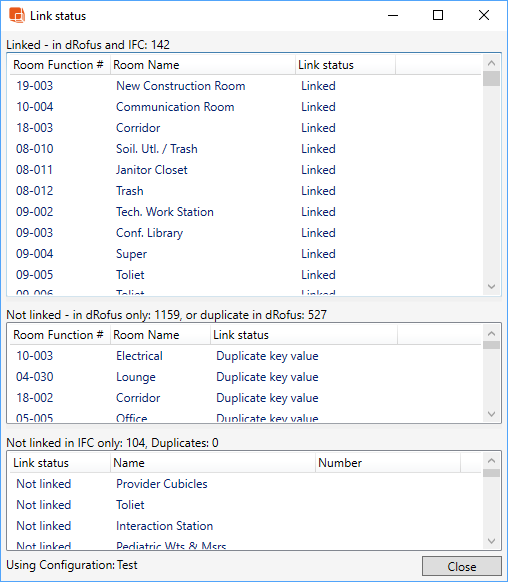

    部屋のリストとモデルと dRofusの “Link status (リンク状況)” を表示するウィンドウが開きます。


  3. この画面は、ツリーまたはリストでマークされたIFCオブジェクトに関連するすべてのプロパティ
    (オブジェクト・プロパティとプロパティ・セット) を表示します。
    また、有効なオブジェクトの同期、オブジェクトと詳細の表示、表示設定の変更のためのボタンもあります。

  4. このリストには、dRofusで選択された機能に接続されている部屋が、モデル内の建物構造のレベル下に表示されます。
    リストには、部屋プログラム(dRofus)とモデルの両方、モデル内のみ、dRofus内のみの部屋を表示することができます:

  5. 3D 表示ウィンドウ

  6. オカレンス一致- dRofusのオカレンスとモデルのオカレンスの比較を表示します。


機能/サブ機能の操作時のシンボル:

部屋はモデルにあるが、部屋プログラムにない。
これは、dRofus が同じ ID の部屋を部屋リストで見つけられないことを意味します。
その部屋はdRofusで作成されていないか、モデル内で間違ったIDを持っています (設定により)。

このアイコンは、その部屋がモデル内に存在し、dRofusの部屋に接続されていることを表します。

その他の
シンボル

それ以外のシンボルは、dRofusがモデル内で同じIDの部屋を見つけられなかったことを表しています。
これは、部屋がモデル内にないか、部屋が接続されていないことを意味します (IDが不足しているか、間違っていることが原因)。


モデル(2)のレベルにある時のシンボル:

このアイコンは、その部屋が部屋プログラムに存在しない
(またはIDが間違っているために接続できない)ことを示す “!” エクスクラメーション・マーク (びっくりマーク)と共に表示されます。

このアイコンは、モデルの部屋が部屋プログラムの部屋に接続されている場合に表示されます。
