Définir le composent du réseau

Un composant de réseau est un item clé qui appartient aux réseaux. Pour en savoir plus sur l'importance des composants de réseau, cliquez ici : Systems Datamodel and Terminology

.

Comme il n'existe pas de concept de composant de réseau dans IFC 2x3, dRofus utilise deux méthodes pour définir les composants de réseau pour vous. Pour garder un contrôle total sur les occurrences qui seront définies comme composants de réseau pour les réseaux importés, vous pouvez classer manuellement les items avec une classification du réseau. Vous pouvez également laisser dRofus promouvoir automatiquement les premières occurrences du réseau en tant que composant du réseau.

Définir manuellement le composant du réseau

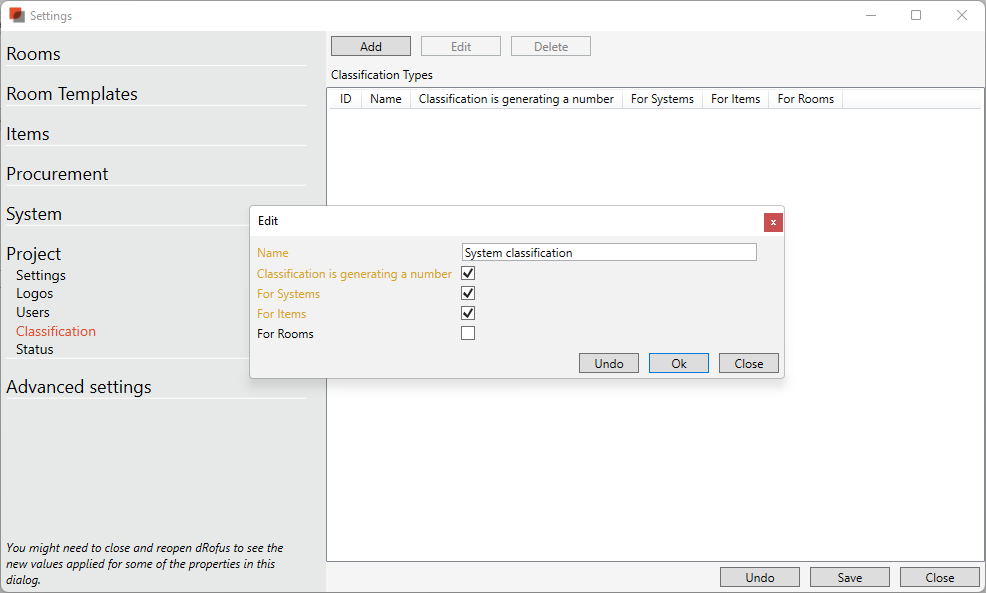

Afin de contrôler quelles occurrences sont définies comme des composants du réseaux, il est recommandé d'utiliser une classification dans dRofus pour définir quelles occurrences sont définies comme des composants du réseau Vous devez d'abord utiliser ou créer une classification qui soit active pour les items, les réseaux et les numéros. Dans l'exemple ci-dessous, nous avons créé une classification appelée "Classification du réseau", mais elle pourrait être remplacée par une classification de projet, nationale ou internationale.

Notez que vous devez disposer d'un accès d'administration pour créer de nouvelles classifications. Pour en savoir plus sur la configuration et la modification des classifications, cliquez ici.Edit Classification Setup

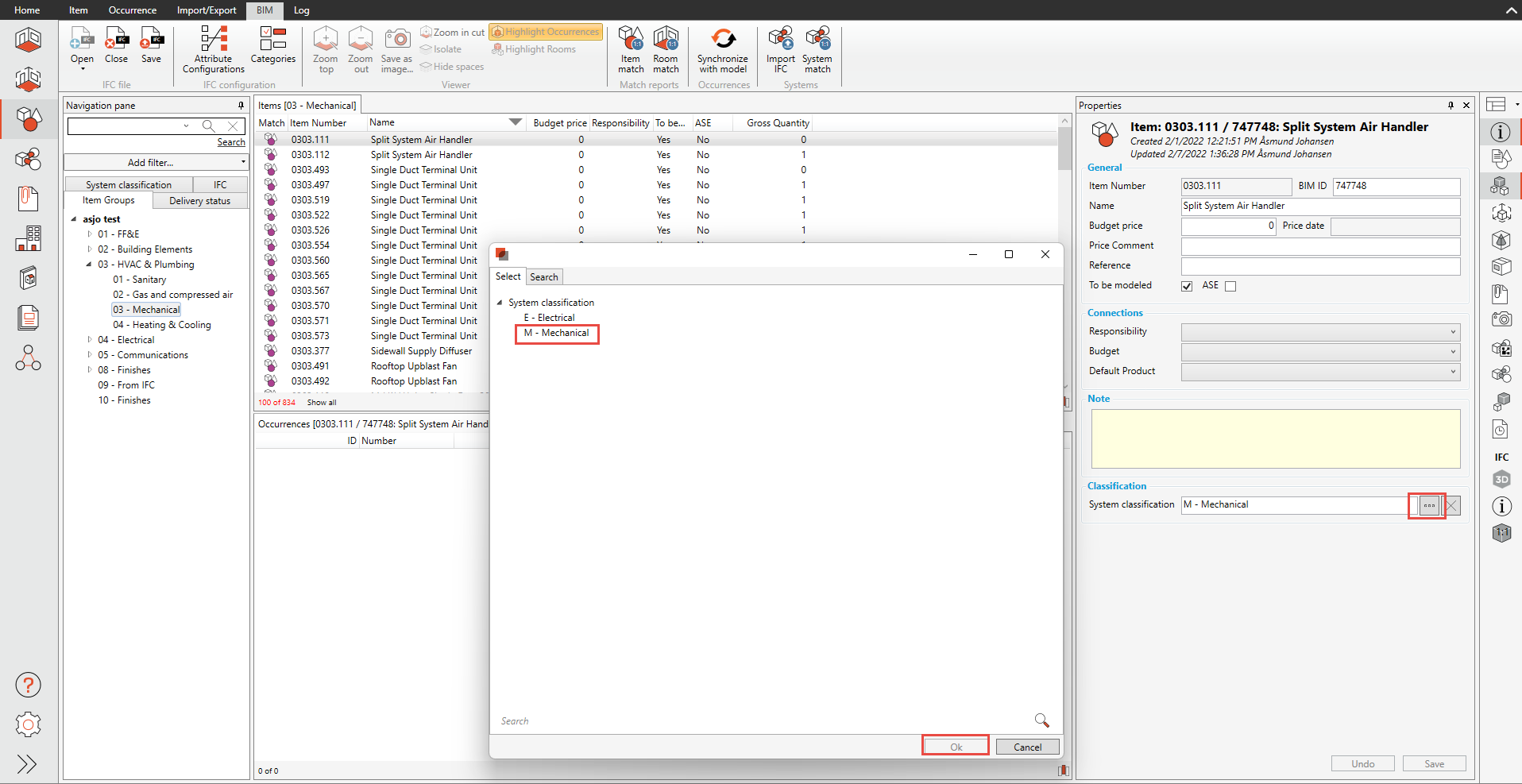

Lorsque les items sont créés à partir du fichier IFC ( Create Items in dRofus ), vous pouvez commencer à les classer. Dans l'exemple ci-dessous, nous avons créé une structure de classification simple avec deux groupes, E - Électrique et M - Mécanique.

Lorsque nous classons, par exemple, l'article 0303.112, nous déterminons que l'occurrence de cet item sera le composant du réseau dans tous les réseaux dont il est membre. S'il y a deux occurrences dans le même réseau avec des items qui sont classifiés, dRofus choisira la première occurrence dans la liste des membres du fichier IFC et la promouvra comme composant du réseau.

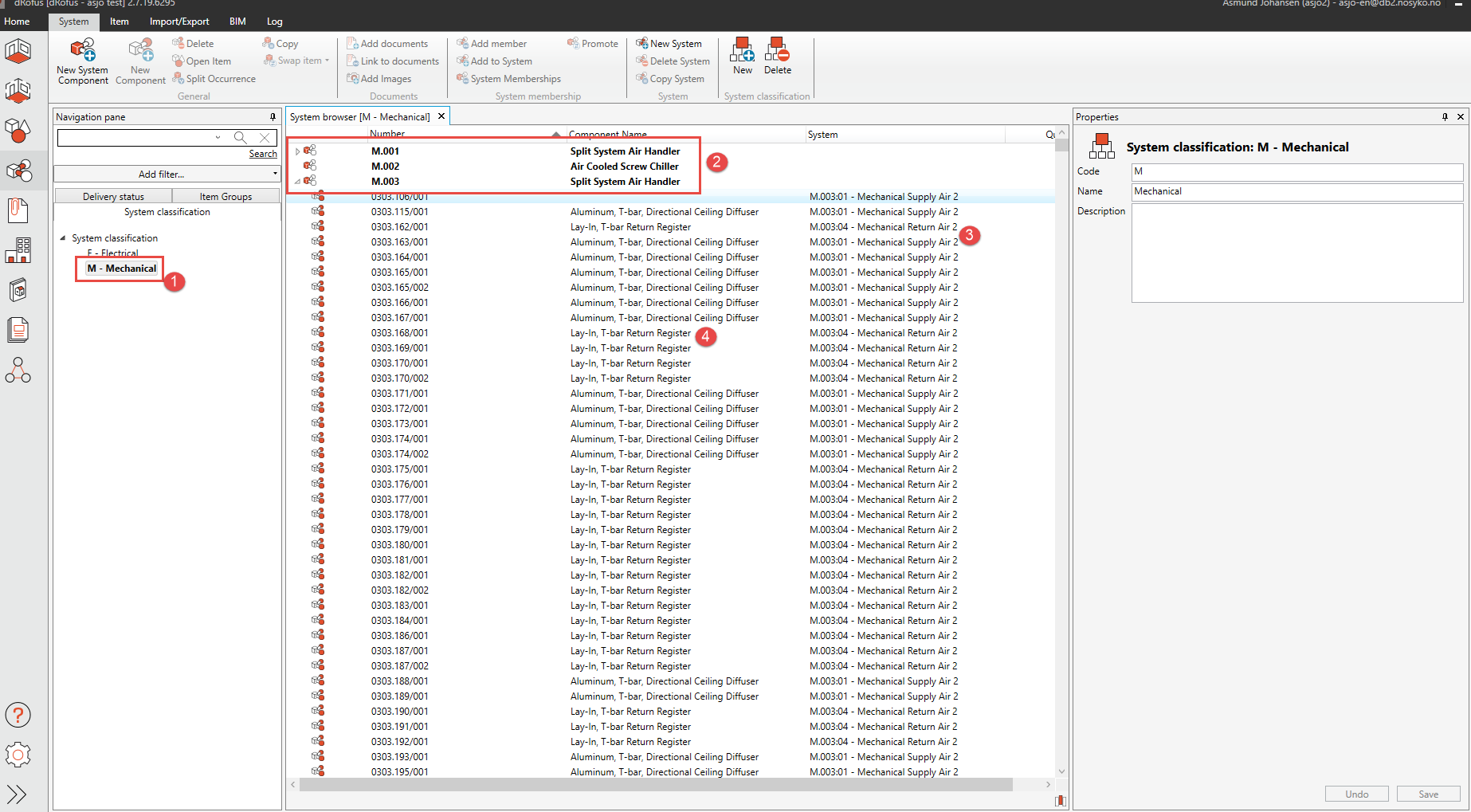

Dans l'image ci-dessous, nous pouvons voir le résultat d'un import d'occurrences et de réseaux. Avant l'import des occurrences, nous avons classé trois items comme M - Mechanical. Le résultat est trois composants de système M.001 - M.002, avec des réseaux et des composants dans la hiérarchie du navigateur de réseaux.

Groupes de Classification. Dans l'exemple ci-dessus, nous avons créé une classification du réseau qui est maintenant visible dans le module Réseau
Composant de Réseau
Colonne montrant de quels Réseaux les occurrences sont membres
Liste des occurrences/composants.

Paramétrage automatique des composants du réseau

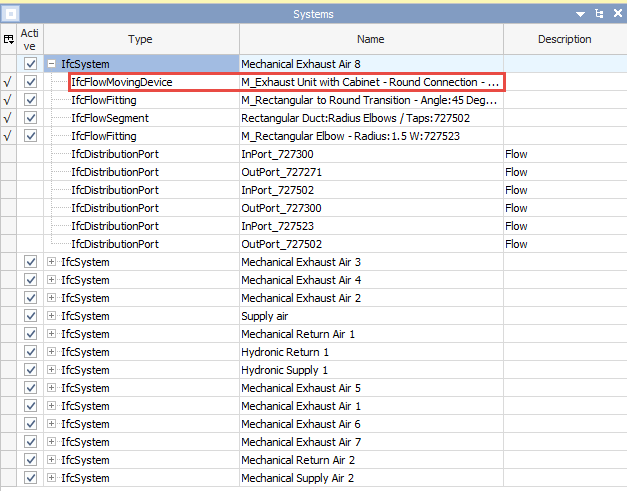

Si aucun itemne s'est vu attribuer une classification de réseau, dRofus promouvra le premier membre du réseau IFC en tant que composant du réseau. L'image ci-dessous montre les réseaux IFC et leurs composants.

Dans l'image ci-dessus, nous avons au total 14 systèmes. Le premier réseau ("Mechanical Exhaust Air 8") est développé pour que nous puissions voir tous les membres du réseau. Lors de l'importation du premier réseau, le premier membre ("M_Exhaust Unit with Cabinet - ..." surligné en rouge) sera promu comme composant du réseau dans dRofus. La même logique sera appliquée aux 14 réseaux.
