Hiérarchie du réseau

Dans BIM et dans la vraie vie, c'est un fait que les 'terminaux réseaux' peuvent avoir de nombreux réseaux, mais ce sont également des terminaux et ils peuvent être connectés à d'autres réseaux.
Une centrale de traitement de l'air sera un terminal d'un réseaux électrique et un terminal d'un réseaux de refroidissement par eau Si la centrale de traitement de l'air A01+M.002 est reliée au sous-tableau A01+E.018 en passant par le circuit 01, nous verrons cela sous dRofus lorsque nous aurons sélectionné soit le tableau, soit la centrale de traitement de l'air.

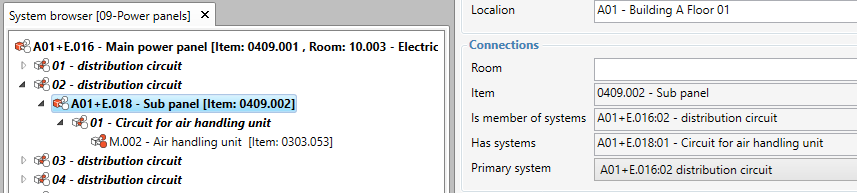

Sur la base du sous-panneau A01+E.018, la hiérarchie du réseaux se présentera de la façon suivante :


Dans la figure ci-dessus, nous présentons une petite hiérarchie à partir d'un tableau électrique principal unique (A01+E.016), le sous-tableau (A01+E.018) est connecté à travers le circuit 02 - circuit de distribution et, enfin, la centrale de traitement de l'air (M.002) est raccordée à travers le circuit 01 - circuit de la centrale de traitement de l'air.Tous les raccordements sont également visibles dans les attributs de chaque terminal et de chaque réseaux.
En utilisant cela dans l'ensemble du bâtiment, vous obtiendrez une hiérarchie totale de tous les réseaux techniques à l'intérieur du bâtiment et il sera très facile, par exemple, de voir "ce qui se passe si je coupe ce circuit ?"
