dRofusパネル・ファミリタイプについて

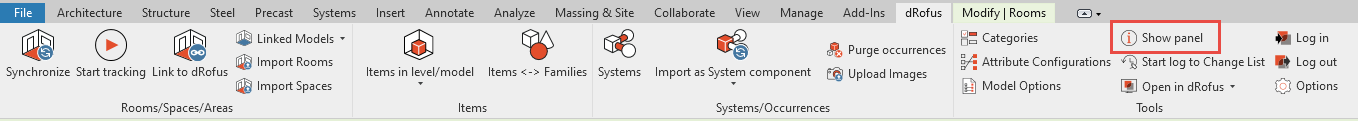

dRofusリボン内で "パネルを表示 (Show panel)" ボタンを選択し、dRofusパネルを起動します:

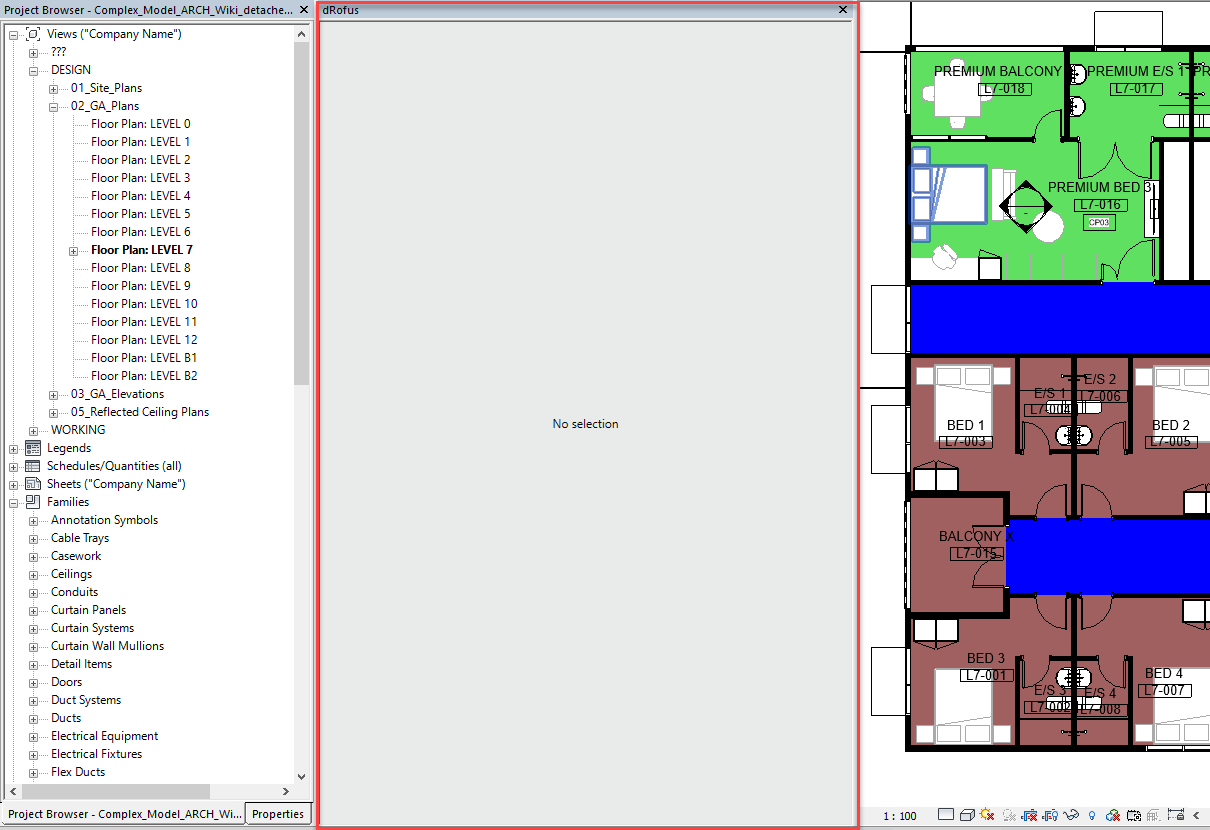

これにより、以下のように移動可能/連結可能なdRofusパネルが表示されます:

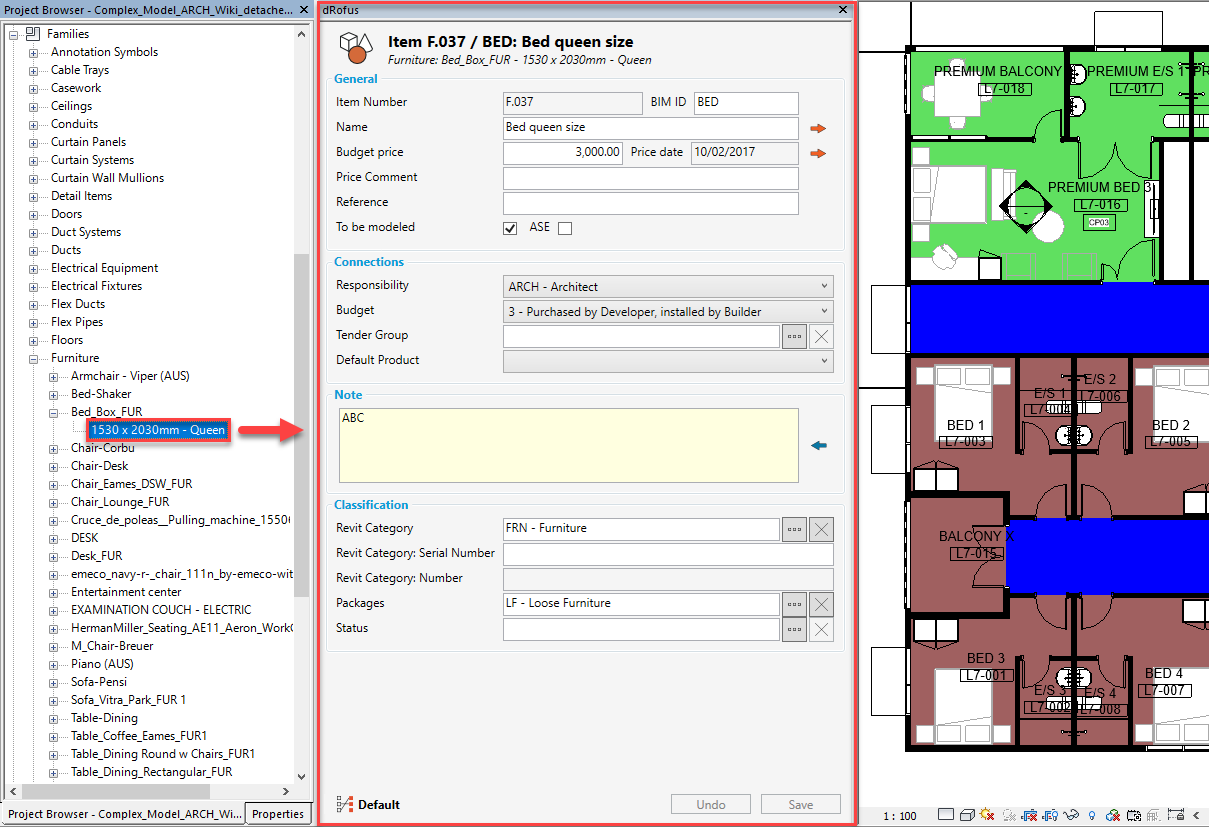

プロジェクトブラウザ内でRevitファミリタイプ (対応するdRofusアイテムタイプに既にリンクされている)を選択すると、dRofusパネルにdRofusアイテムのアイテムコア属性が以下のように表示されます:

アイテム<->Revitファミリ構成がアクティブである場合、アイテムコア属性の右側に矢印が表示される場合があります。.

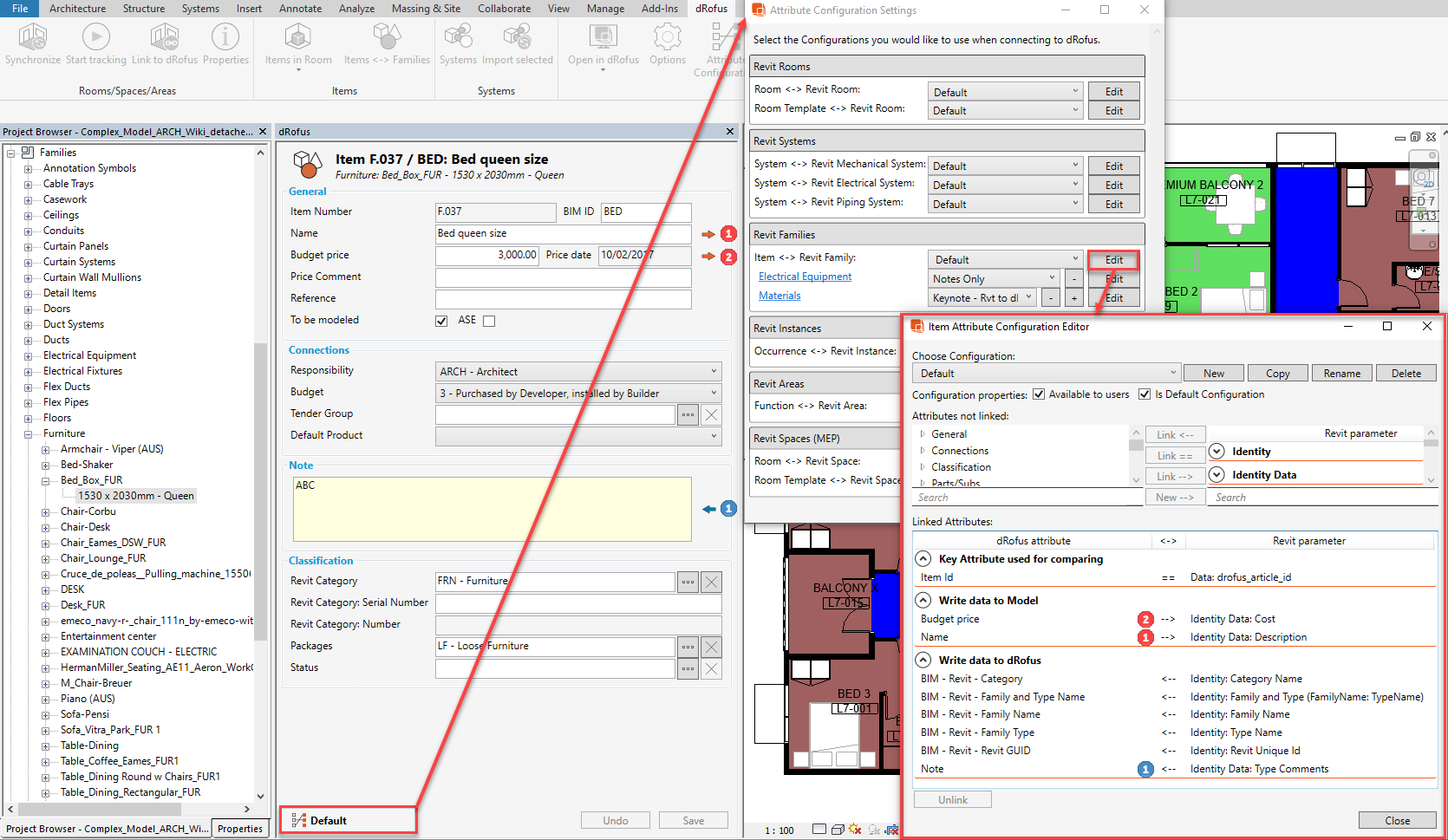

この例では "Revitファミリ-更新 (Revit Families - Update)" という構成が適用されています。この構成をクリックし "Revitファミリ-更新 (Revit Families - Update)"というアイテム↔Revitファミリ構成に対して (属性構成設定ダイアログ内で "編集(Edit)" をクリック) すると、 (アイテム属性構成編集ダイアログ内で)以下のようになります:

• dRofusのアイテムコア属性は (1) と (2) その値がRevitファミリタイプのパラメータに押し込まれるようにマッピングされているため、dRofusパネル内の矢印はオレンジ 色で右を指しています。
• dRofusのアイテムコア属性(1) は、その値がRevitのファミリタイプのパラメータから取得されるようにマッピングされているため、dRofusパネル内の矢印は青い色で左を指しています。

インフォメーション

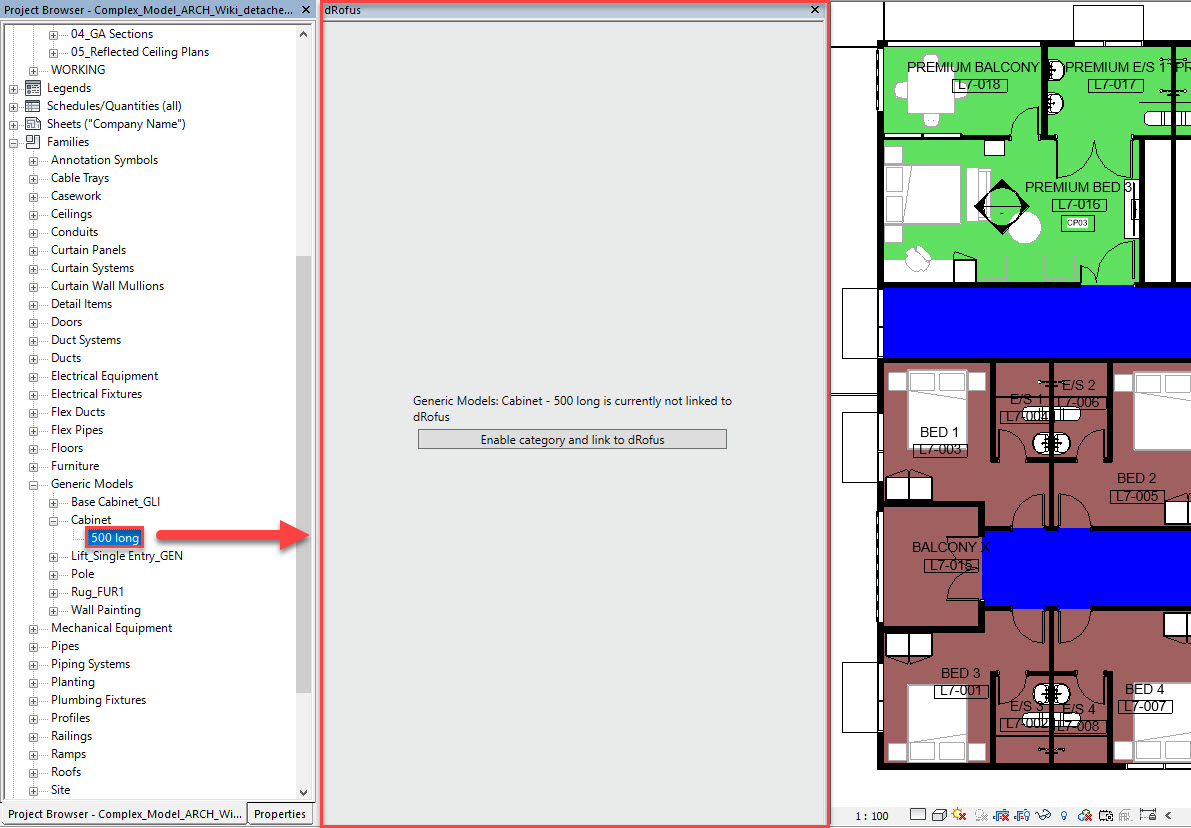

もし (逆に)ファミリブラウザで、対応するdRofusアイテムタイプにまだリンクされていないRevitファミリタイプを選択すると、dRofusパネルに以下のメッセージが表示され、ここから以下のようにカテゴリを有効にしてdRofusにリンクすることが可能です:

dRofusアイテムタイプとRevitファミリタイプのデータ交換については: dRofusパネルファミリタイプのデータ更新 (dRofus Panel Family Types Updating Data) を参照してください。
