dRofus パネルのファミリインスタンス アクション・アイコン

ファミリインスタンスにおけるdRofusパネルについては、dRofusパネルファミリーインスタンス紹介 (dRofus Panel Family Instances Introduction)を参照してください。

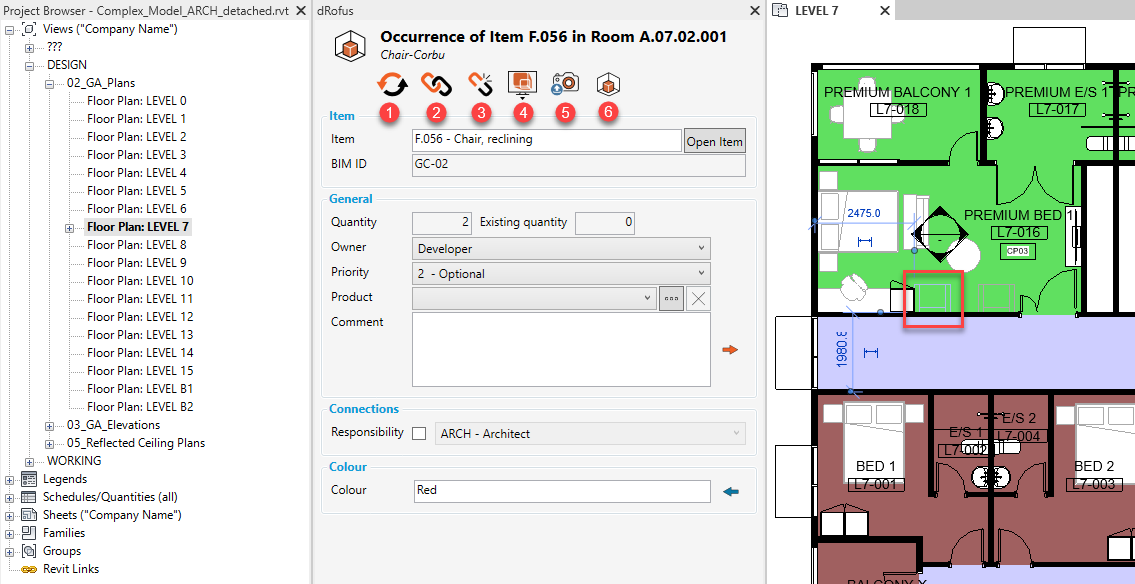

Revit ファミリインスタンス (ファミリタイプは対応する dRofus アイテムタイプにリンク済み、インスタンスは対応する dRofus アイテムオカレンスにリンク済み) を選択すると、dRofus パネルで以下のアイコンが利用可能になります:



  1. 同期: 有効な (またはデフォルトの) インスタンス/オカレンス構成を使用して、選択したRevitファミリインスタンスと対応する (現在リンクされている) dRofusアイテムオカレンス間のデータの同期を実行することができます。部屋のアイテムまたはレベル/モデルダイアログ内のアイテムオカレンスデータとファミリのインスタンスデータの同期についての詳細は、こちらを参照してください: ファミリインスタンスデータをアイテムオカレンスデータと同期.
  2. リンク: 選択したRevitファミリインスタンスを別のdRofusアイテムオカレンスにリンクしたり、選択したRevitファミリインスタンスを (現在リンクされている) dRofusアイテムオカレンスからリンク解除したりできる、dRofusの計画オカレンスのダイアログを開きます。
  3. リンク解除: 選択したRevitファミリインスタンスと (現在リンクされている) dRofusアイテムオカレンスとのリンクを解除することができます。
  4. 開く:下記のオプションがあります。:
    dRofusで開く: 選択したRevitファミリインスタンスに対応するdRofusアイテムオカレンスをdRofusクライアントで開きます。
    dRofusのアイテムを開く: 選択したRevitファミリインスタンスのアイテムをdRofusで開きます。
    dRofusウェブで開く: 選択した Revit ファミリインスタンスの対応する dRofus アイテムオカレンスを dRofus ウェブで開きます(dRofus ウェブでデータベースにログインしていない場合、ログインするよう促されます)
    dRofusのリンクをコピー: 選択した Revit ファミリインスタンスの対応する dRofus アイテムオカレンスの URL リンクを dRofus クライアント内にコピーします。
    ウェブリンクをコピー: 選択した Revit ファミリインスタンスの対応する dRofus アイテムオカレンスの URL リンクを dRofusウェブ内にコピーします。
  5. 画像アップロード: 対応するdRofusアイテムオカレンスに対して、Revitファミリインスタンスの画像を生成し、アップロードできるようにします。
  6. お部屋のアイテム: 選択したRevitファミリインスタンスが発生しているRevit部屋の "部屋内アイテム" ダイアログを開く

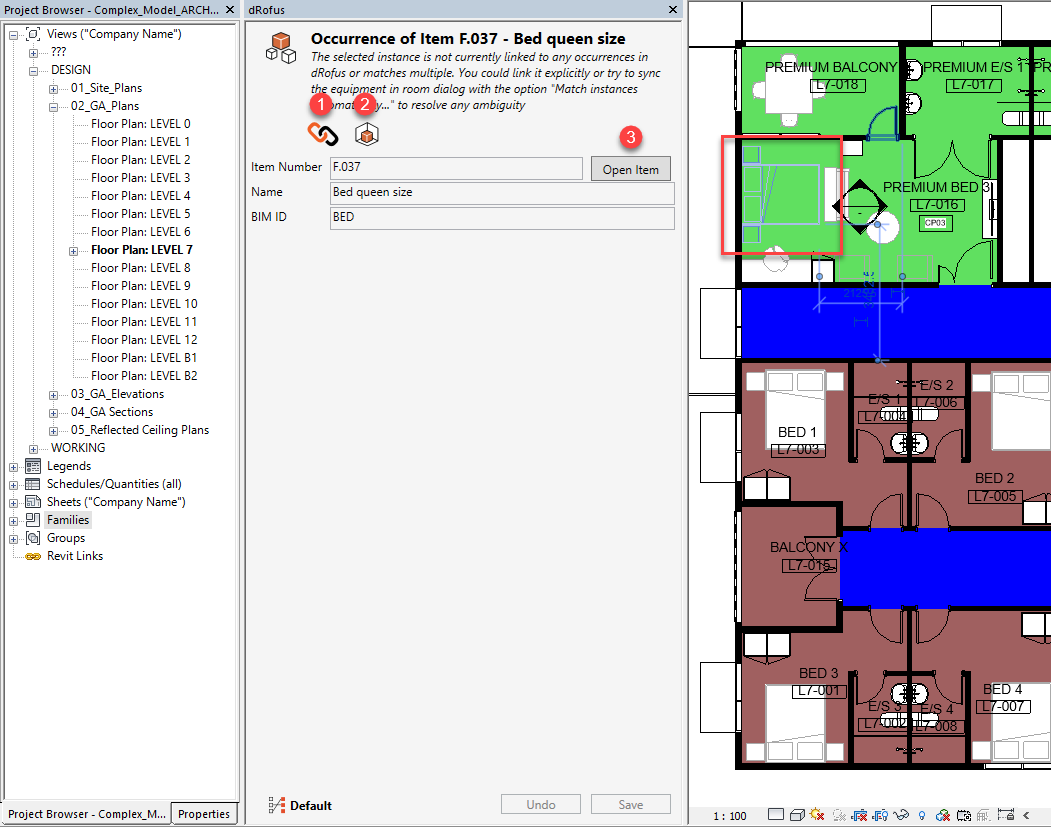

Revit ファミリインスタンス (ファミリタイプは対応する dRofusアイテムタイプに既にリンクされているが、インスタンスは対応する dRofus アイテムオカレンスにまだリンクされていない) を選択すると、dRofus パネル内に次のアイコンやボタンが表示されます:



  1. リンク: dRofusの計画されたオカレンス (選択したインスタンスのRevitファミリタイプに対応するdRofusアイテムタイプ) のダイアログを開き、選択したRevitファミリインスタンスをdRofusアイテムオカレンスにリンクさせたり (現在リンク済みの) dRofusアイテムオカレンスから選択したRevitファミリーインスタンスをアンリンクさせることができます。
  2. 部屋の中のアイテム: 選択したRevitファミリインスタンスが発生しているRevit部屋の "部屋の中のアイテム" ダイアログを開く

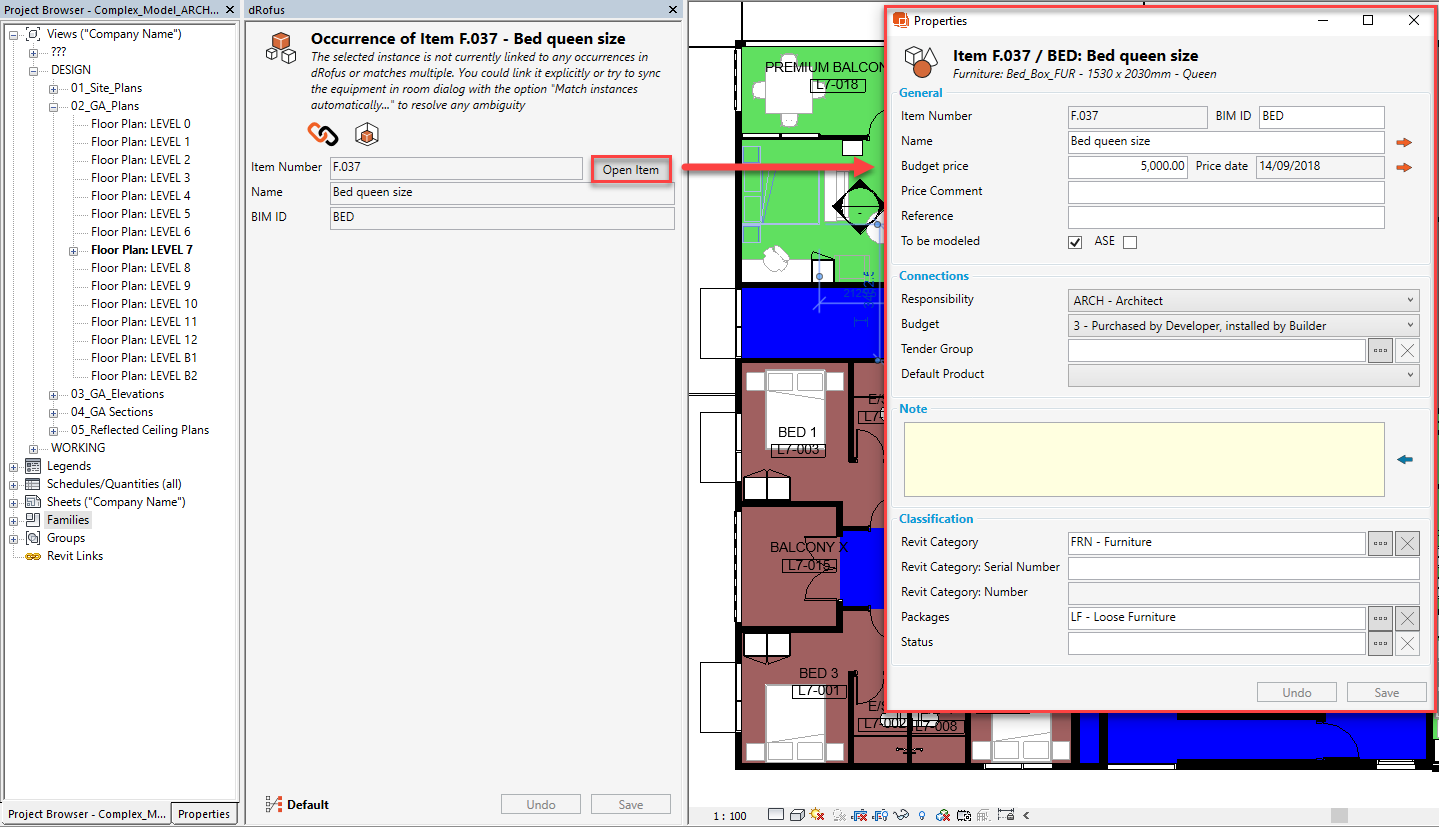

  3. アイテムを開く: dRofusアイテムのアイテムコア属性をすべて表示するダイアログを開きます:



dRofusアイテムオカレンスと Revit ファミリインスタンス間のデータ交換については dRofus パネルファミリインスタンスのデータを更新 (dRofus Panel Family Instances Updating Data) を参照してください。
