Créer ou Editer la Configuration des Attributs

La configuration des attributs est un concept essentiel dans le plug-in dRofus Revit. Cela vous permet de:

1. Spécifiez le paramètre / attribut clé pour la liaison, c'est-à-dire, nommez un paramètre Revit spécifique et un attribut dRofus, qui doivent tous deux partager une valeur commune. Remarque - Il est essentiel que les deux valeurs de paramètre de clé sélectionnées pour chaque configuration soient uniques (c'est-à-dire sans doublons) pour que la correspondance de données soit possible.
2. Spécifiez et lier les paramètres Revit qui doivent placer leurs données dans les attributs dRofus lors de la synchronisation pour les pièces, les espaces, les réseaux, les types de familles, les instances de familles ou les zones liées et
3. Spécifiez et déterminez quels attributs dRofus doivent placer leurs données dans les paramètres Revit pendant la synchronisation pour les pièces, les espaces, les réseaux, les types de familles, les instances de familles ou les zones liées.

Pour créer une nouvelle configuration d'attribut, ou modifier une configuration existante, cliquez sur "Configurations d'attributs" (en surbrillance ci-dessous):

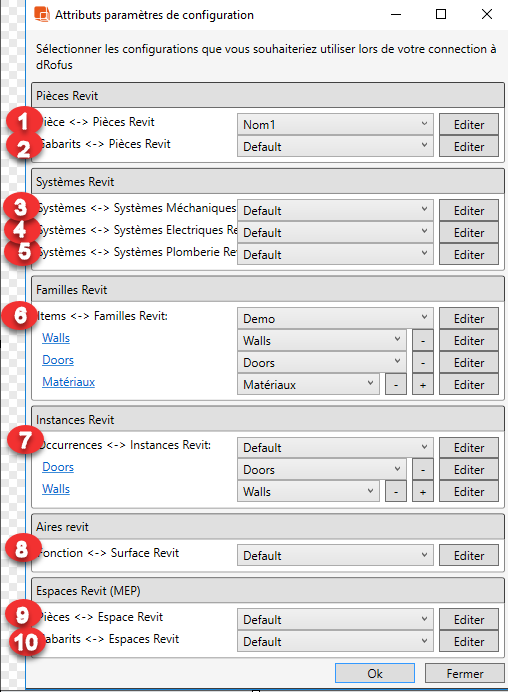

Une fenêtre "Configuration Attributs" apparaîtra comme suit:

Ici vous êtes présenté avec les configurations disponibles dans le projet et, si vous avez les autorisations appropriées, vous serez en mesure d'ouvrir l'éditeur pour modifier un existant ou créer une nouvelle configuration. Ces configurations sont utilisées pour relier différents types d'objets (pièces, Espaces, Systèmes, Types de familles, Instances familiales ou Zones) dans Revit à leurs types d'objets correspondants dans dRofus. Toutes ces options de configuration peuvent ou non être affichées selon la version de Revit que vous utilisez:

1. Pièce <-> Pièce Revit: Lier et / ou synchroniser les pièces de dRofus avec les pièces de Revit
2. Gabarits <-> Pièce Revit: Lier et / ou synchroniser les gabarits de pièce de dRofus avec les pièces de Revit
3. Systèmes <-> Systèmes Revit Mecaniques: Lier et / ou synchroniser les systèmes mécaniques de dRofus avec les systèmes mécaniques de Revit
4. Systèmes <-> Systèmes Revit Electriques: Lier et / ou synchroniser les systèmes électriques de dRofus avec les systèmes électriques de Revit
5. Systèmes <-> Systèmes Revit de plomberie: Lier et / ou synchroniser les systèmes de plomberie de dRofus avec les systèmes de plomberie de Revit
6. Item <-> Famille Revit : Lier et / ou synchroniser les items de dRofus avec les types de familles Revit
7. Occurrence <-> Instance Revit Instance: Liez et / ou synchronisez les occurrences d'items de dRofus avec les instances de famille Revit. Étant donné que les attributs Type d'objet dRofus et Revit Type de famille sont également disponibles dans ce type de configuration, il est également possible d'utiliser cette configuration pour transmettre des valeurs à partir des attributs de type d'item dRofus (par exemple "Nom d'item", "Numéro d'item" , "BIM ID", etc.) dans les paramètres Revit Family Instance, ainsi que les valeurs poussées des paramètres Revit Family Type (tels que "Nom de type", "Type Mark", etc.) dans les attributs d'occurrence d'item dRofus.
8. Function <-> Zone Revit: Lier et / ou synchroniser les fonctions de dRofus avec les zones de Revit
9. Pièces <-> Espace Revit: Lier et / ou synchroniser les pièces de dRofus avec les espaces de Revit
10. Gabarits <-> Espaces Revit: Lier et / ou synchroniser les gabarits de pièce de dRofus avec les espaces de Revit

Le message "Mémoriser mes configurations actuellement sélectionnées" peut être coché si vous souhaitez utiliser une autre configuration que celle définie comme standard / par défaut. Notez que cela ne s'applique qu'à l'utilisateur spécifique et à la machine spécifique sur laquelle vous travaillez. Afin de définir une autre configuration par défaut pour tous les utilisateurs du projet, l'administrateur de projet devra modifier la configuration et la marquer par défaut.

Le plug-in Revit a toujours une configuration contre chaque ligne (1-10) ci-dessus appelée "Défaut". Cela ne peut pas être modifié, mais vous pouvez le copier et apporter des modifications à la copie. Si vous choisissez de faire une autre configuration par Défaut, la configuration appelée "Défaut" sera cachée de cette vue.

La synchronisation de pièces ou d'espaces dans Revit avec des gabarits de pièce dans dRofus peut être particulièrement utile si vous avez un projet Revit distinct pour les gabarits de pièce (standard) ou si la pièce sur laquelle vous travaillez n'est pas encore une instance de pièce dans dRofus.
