Fenêtre Réseaux

Pour prévoir les réseaux sous dRofus, vous devez ouvrir la fenêtre réseau. La fenêtre réseau est, en réalité, une autre vue de l'aperçu des items, et vous pouvez accéder aux informations réseau également à partir de l'aperçu des Items.

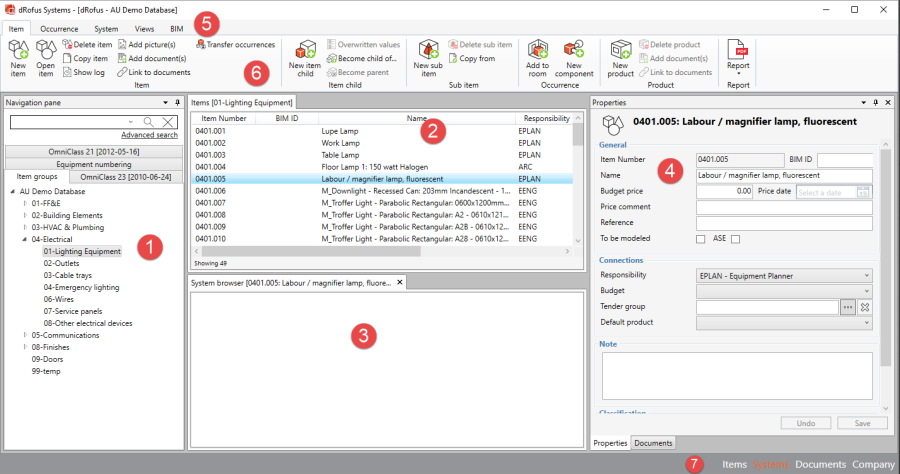

Vous pouvez choisir quelles données, fenêtres et colonnes vous voulez afficher dans cette interface, mais elle affichera par défaut le volet navigation, le volet Items, le volet Navigateur du réseau et le volet Attributs.

1. Volet Navigation : Ici, vous voyez les groupes et les classifications d'items paramétrés dans la base de données. Dans ce cas, nous avons OmniClass 21. OmniClass 23 et une classification auto-réalisée de numérotation des équipements.
2. Volet Item : Liste de tous les items dans le groupe d'items sélectionné. Les items constituent un préalable pour prévoir toutes les occurrences dans dRofus et ne peuvent pas être supprimés de l'interface, mais peuvent être déplacés.
3. Volet Explorateur réseau : Dresse la liste de l'ensemble des réseaux et occurrences des terminaux réseau pour le groupe d'items ou l'item sélectionné.
4. Volet Attributs : Affiche les attributs de l'entité sélectionnée, quel que soit le volet dans lequel il est sélectionné (groupe d'Items, classification, item, réseau, etc.)
5. Onglets : Vous pouvez naviguer à travers tous les menus, mais dRofus choisira automatiquement un menu pour vous, en s'appuyant sur ce que vous avez déjà sélectionné. Si vous choisissez un item, il affiche le menu item, si vous choisissez une occurrence, il affiche le menu occurrences, etc.- Dans le menu "views" (Visualisations), vous pouvez choisir les volets que vous voulez voir dans l'interface. Pour les réseaux, ce sont ces fenêtres énoncées qui sont les plus importantes :
   1. Navigateur réseau - Affiche les réseaux dans la hiérarchie (terminal - réseau - terminal - réseau - terminal - etc.)
   2. Occurrences - Énonce toutes les occurrences dans le groupe d'items ou l'item sélectionné.
   3. Graphique du réseau - Affichage graphique des connexions logiques entre les réseaux et les terminaux.
   4. Produits – Énonce tous les produits dans le groupe, l'item ou l'occurrence sélectionné(e).
   5. Documents - Énonce tous les documents joints à l'item, à l'occurrence ou au produit sélectionné(e).
6. Menu déroulant : Toutes les actions sont disponibles dans le menu déroulant. Les actions mettront à jour (activer/désactiver) selon ce que vous avez sélectionné (groupe d'items, item, occurrence, produit, etc.). Les actions peuvent également avoir des sous-actions, étant donné que dans la fenêtre d'items sélectionnée, vous avez des sous-actions portant sur l'item. Sous-item, item inférieur, occurrence et produit. .
7. Perspectives (Points de vue) : vous pouvez naviguer d'une visualisation à l'autre en utilisant les liens placés dans l'angle inférieur droit de la fenêtre. (Item, réseaux, documents, sociétés)
