オプション2 - Revit ファミリ タイプを子アイテムにリンク
同じ親アイテムの様々な子アイテムに、様々なRevitファミリタイプをリンクさせることができます。この機能は、同じような属性を持ち、わずかな違いしかないファミリタイプを複数所有している場合に有効です。例えば、一見同じように見える椅子でも、色違いのものがあります。
例:

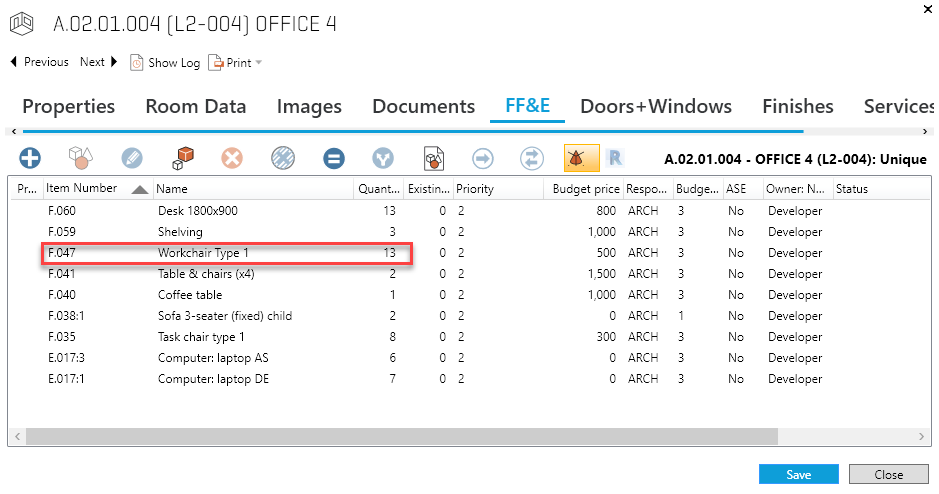

親アイテム " 作業椅子タイプ1 (Workchair Type 1)”
![](../../__attachments/2595820409/image2018-1-30%2016:45:59.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

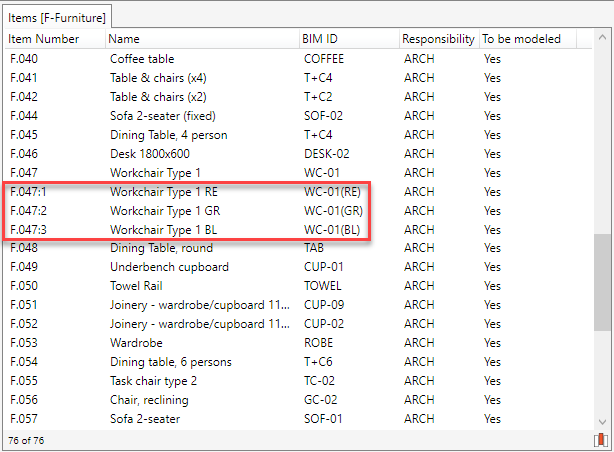

3 dRofus内のアイテム “作業椅子タイプ1 (Workchair Type 1" within dRofus)”に基づく子アイテム:
![](../../__attachments/2595820409/image2018-1-30%2016:56:3.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

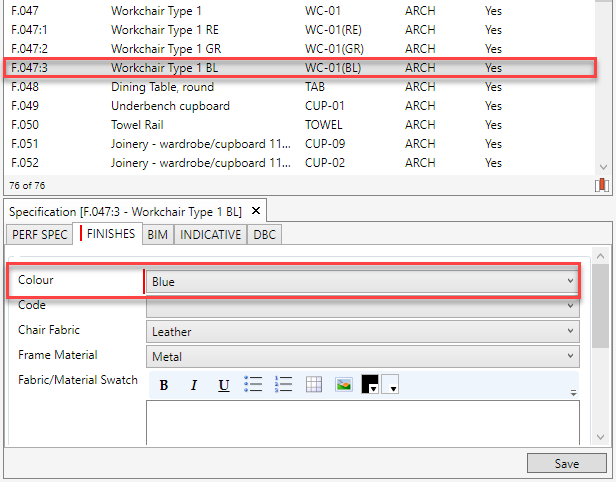

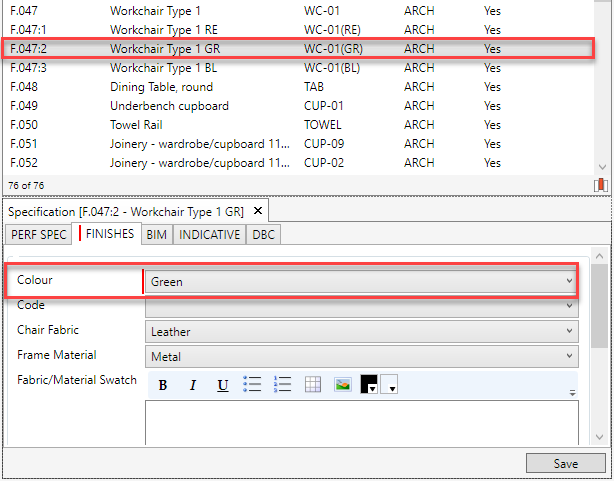

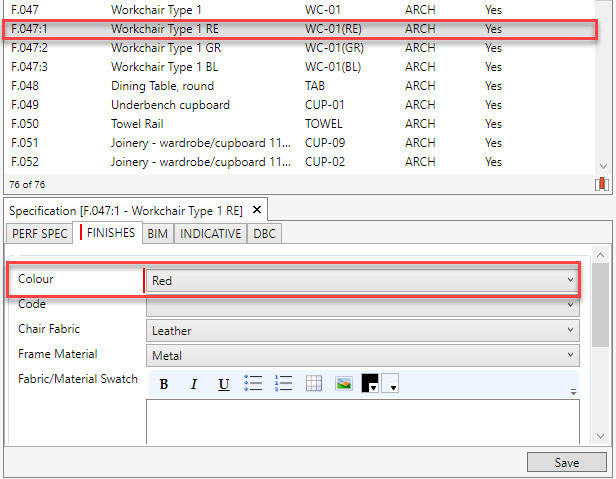

各子アイテムの中で、3つの色指定セットに関するデータセット:
![](../../__attachments/2595820409/image2018-1-31%2010:26:49.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
![](../../__attachments/2595820409/image2018-1-31%2010:27:21.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
![](../../__attachments/2595820409/image2018-1-31%2010:27:42.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

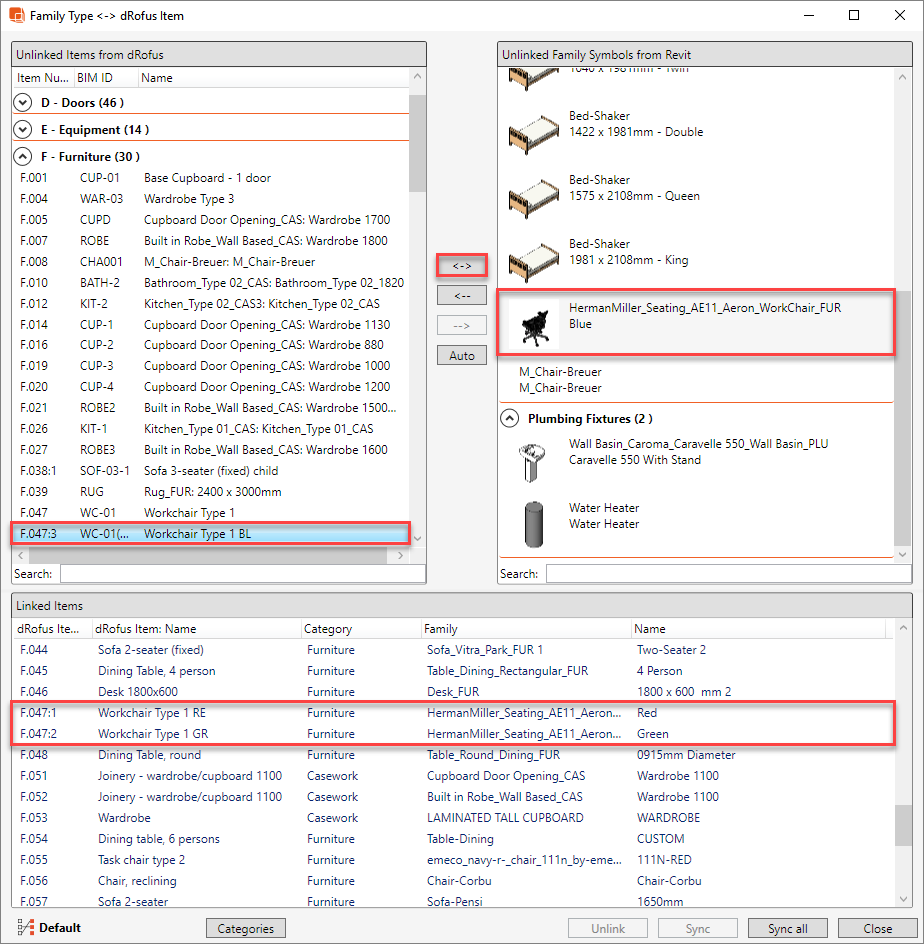

3つの子アイテムは、Revitの対応するファミリタイプにリンクされます、
![](../../__attachments/2595820409/image2018-1-3017375.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

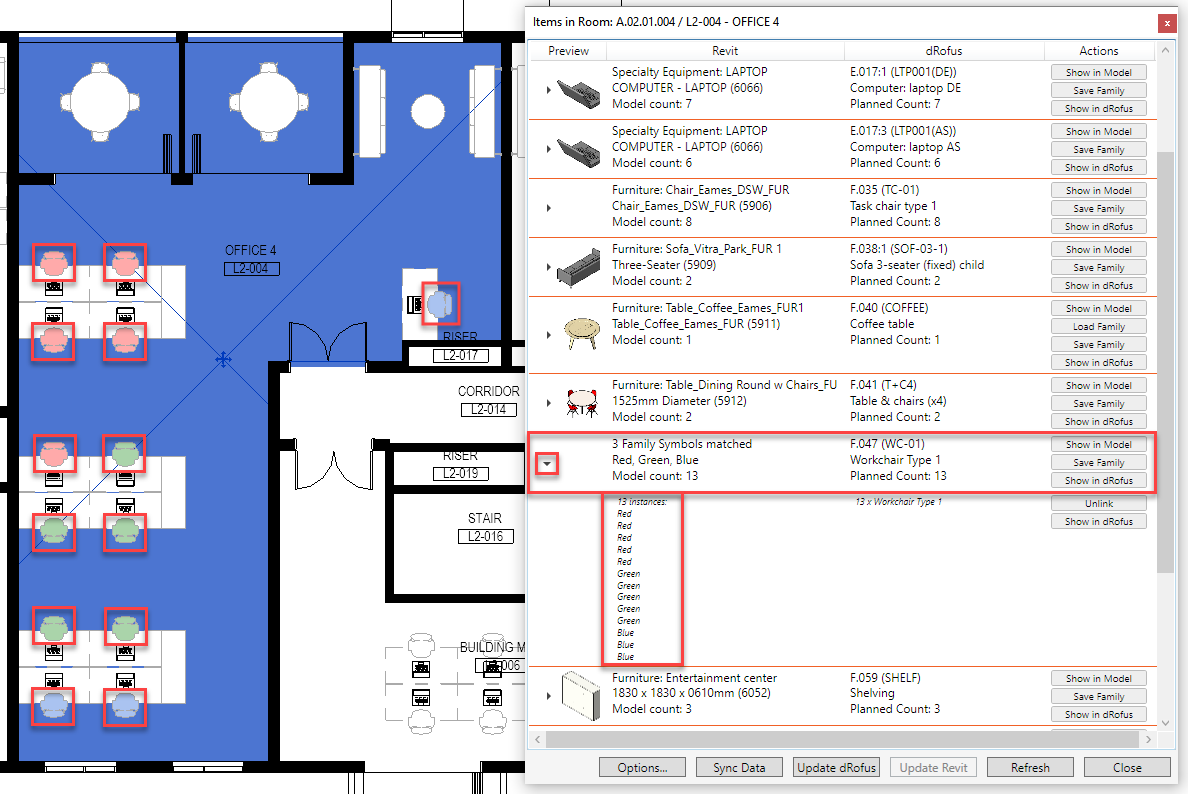

もし、これらの椅子のオカレンスを “部屋のアイテム (Items in room)” または “レベル/モデルのアイテム (Items in level/model)” ウィンドウを使って、Revit部屋で表示または検証した場合、Revitプラグインは、13の椅子のファミリインスタンス (Revitの3セットのファミリタイプで構成) を (dRofusの) 13椅子の親オブジェクトと同等に見つけ、実際に確認することができます:
![](../../__attachments/2595820409/image2018-1-30%2017:49:58.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

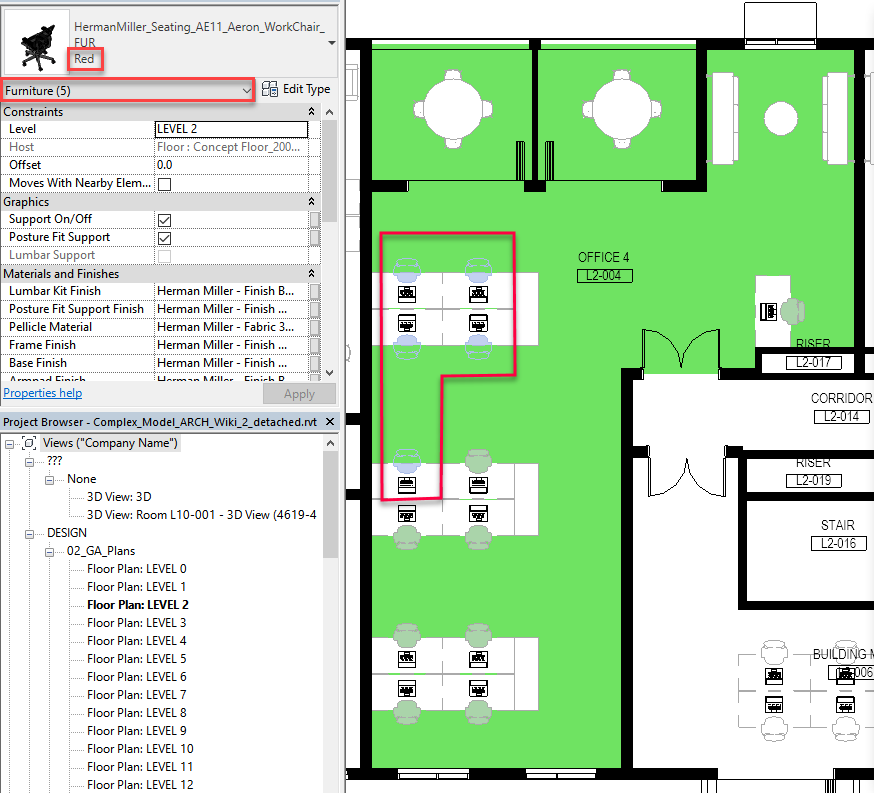

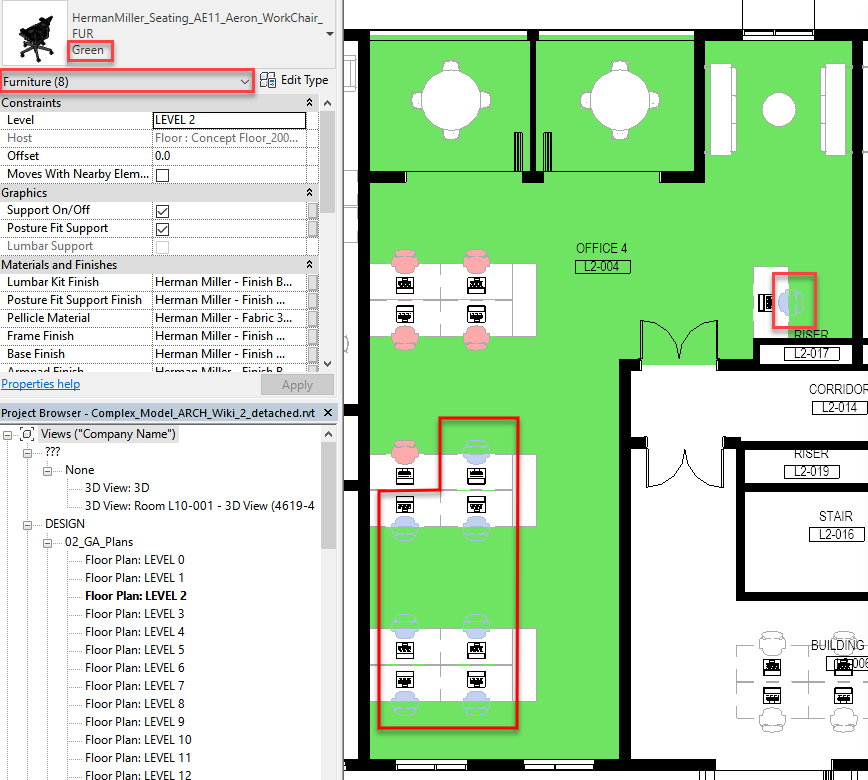

さらに、この13脚の椅子のカラーセットの分割を (Revit上で) 再分配する場合、Revit上のインスタンスを (例えば) 以下のように変更することが可能です:
![](../../__attachments/2595820409/image2018-1-31%2010:28:26.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
![](../../__attachments/2595820409/image2018-1-31%2010:30:37.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

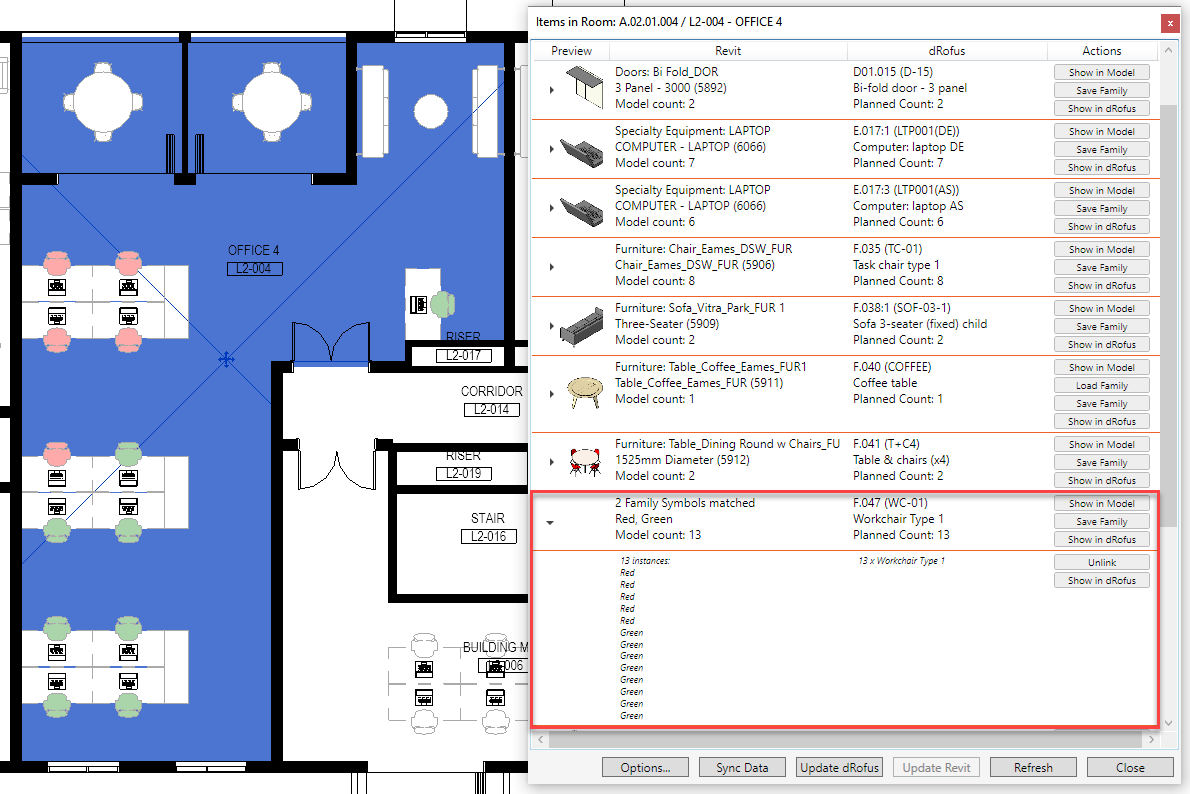

....dRofusを更新することなく:
![](../../__attachments/2595820409/image2018-1-30%2017:54:20.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
例 2:

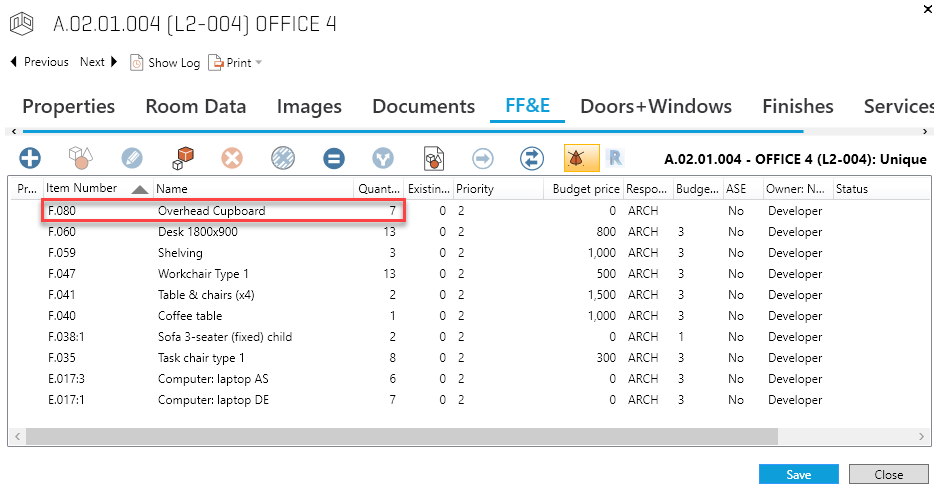

あなたは、あるプロジェクトでオフィス用のオーバーヘッド食器棚を7つ計画しており、現在dRofus内では、研究室に “オーバーヘッド食器棚 (Overhead Cupboard)” というアイテムが発生しており、その数量は “7” に設定されています:
![](../../__attachments/2595820409/image2018-1-31%2010:15:23.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
dRofusでは、すべてのオーバーヘッド食器棚を全く同じものとしてアイテム化したいの ですが、Revitでは、2つの異なるオーバーヘッド食器棚 (ファミリタイプ別) を表現し、オーバーヘッド食器棚のうち3つは左ヒンジ(蝶番)、残りの4つは右ヒンジ(蝶番)に構成したい場合に利用します。

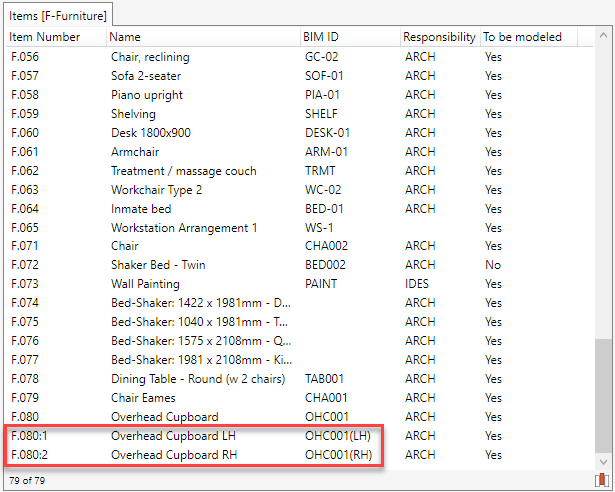

dRofuのアイテム “オーバーヘッド食器棚 (Overhead Cupboard)” を元に、2つの子アイテムを作成することが可能です:
![](../../__attachments/2595820409/image2018-1-31%2010:25:16.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

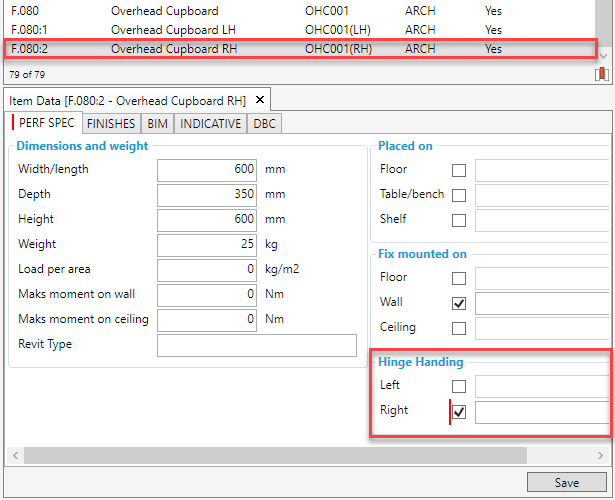

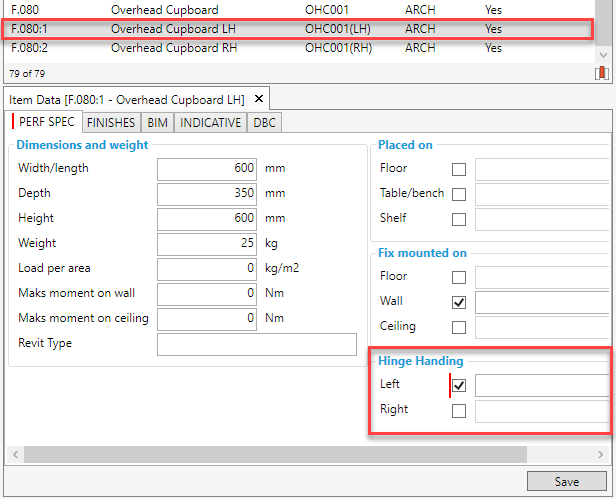

そして、子アイテムの中に2つの異なるタイプのヒンジに関わるデータセットを構築することができます:
![](../../__attachments/2595820409/image2018-1-31%2010:33:7.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
![](../../__attachments/2595820409/image2018-1-31%2010:33:44.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

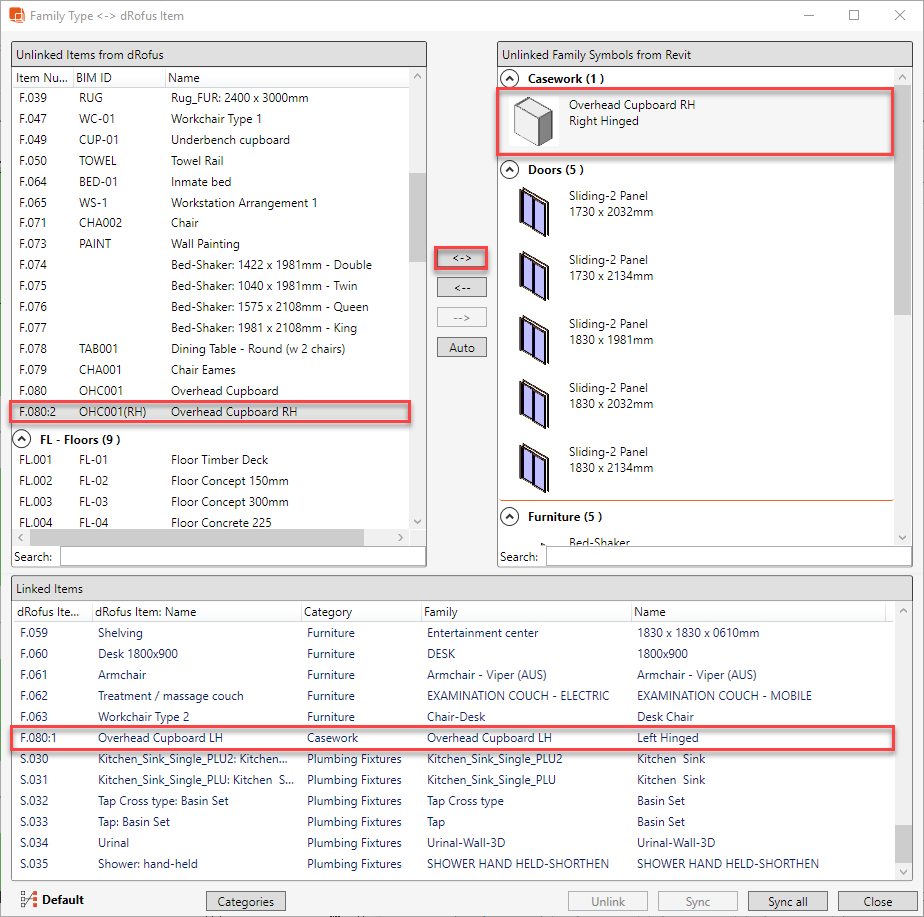

次に、2つの子アイテムをRevitの対応するファミリタイプにリンクし、左ヒンジ(蝶番)のファミリタイプを3つ、右ヒンジ(蝶番)のファミリタイプを4つ、Revitの部屋 (dRofusのオフィス部屋にリンクされている) に配置することができるのです:
![](../../__attachments/2595820409/image2018-1-31103619.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
もし、これらのオーバーヘッドの食器棚をRevit部屋の “部屋のアイテム” または “レベル/モデルのアイテム” ウィンドウで表示または検証すると、Revitプラグインは、7つのオーバーヘッドの食器棚のファミリインスタンス (Revitの2セットのファミリタイプで構成) と7つのオーバーヘッドの親のオカレンス (dRofus)を見つけ、同様に同一視することができます:
![](../../__attachments/2595820409/image2018-1-31%2010:41:41.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

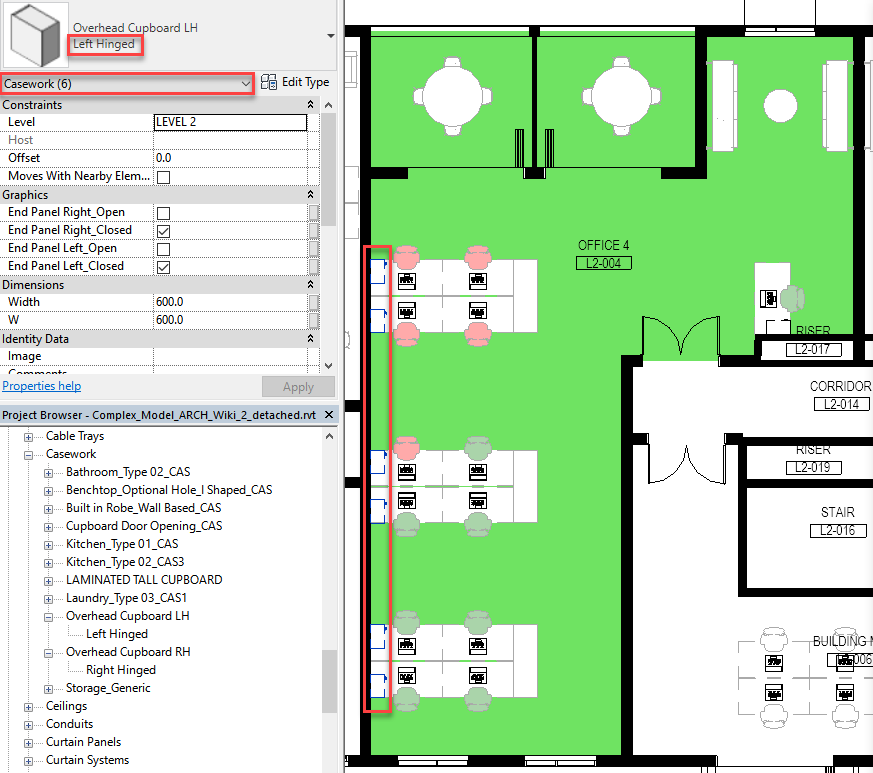

さらに、この7つのオーバーヘッドの食器棚のヒンジ(蝶番)の種類を (Revit上で) 再分配すると (例えば) Revit上のインスタンスを次のように変更することができます:
![](../../__attachments/2595820409/image2018-1-31%2010:46:54.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
![](../../__attachments/2595820409/image2018-1-31%2010:47:36.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

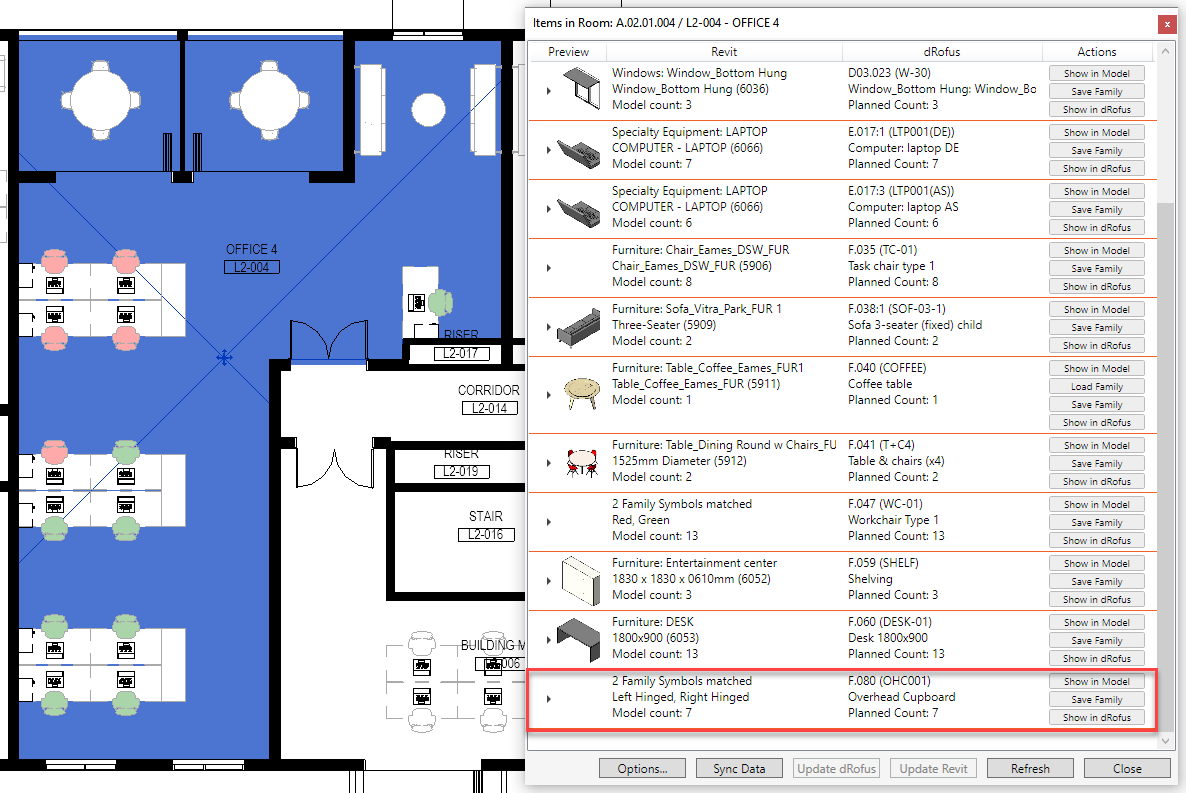

.....dRofusを更新することなく:
![](../../__attachments/2595820409/image2018-1-31%2010:48:41.png?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
