ファミリ・インスタンスデータをアイテム・オカレンスデータと同期

アイテムがマッチング/リンクされると (前のセクションで説明) RevitのファミリインスタンスパラメータとdRofusのアイテムオカレンス属性の間でデータを同期させることができます。

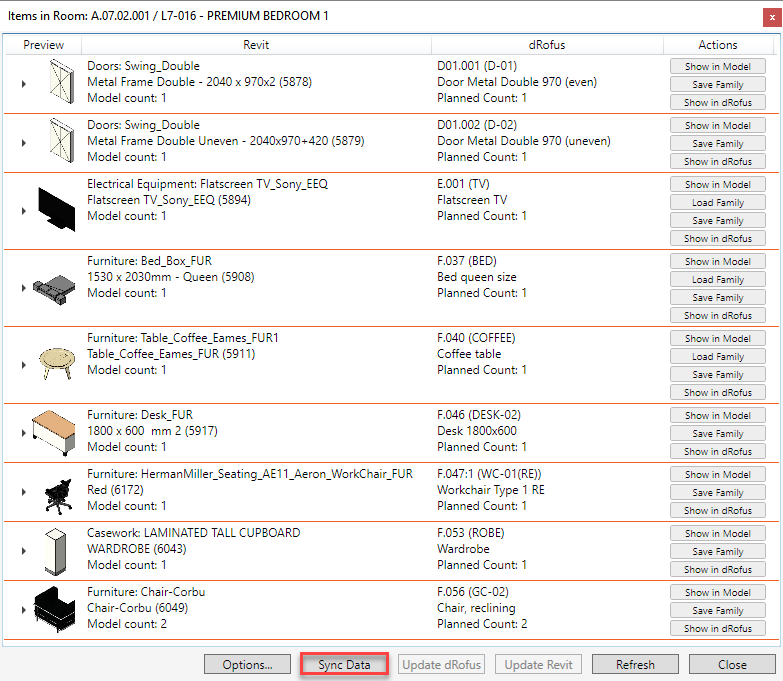

ファミリインスタンスとアイテムオカレンス間でデータを同期するには “同期データ (Sync Data)” を選択します。(以下でハイライト表示されています):

Revit ファミリ インスタンス パラメータと dRofusアイテム オカレンス属性の両方は、有効なインスタンス/オカレンス構成内で定義されたマッピングに従って、値が更新されます。

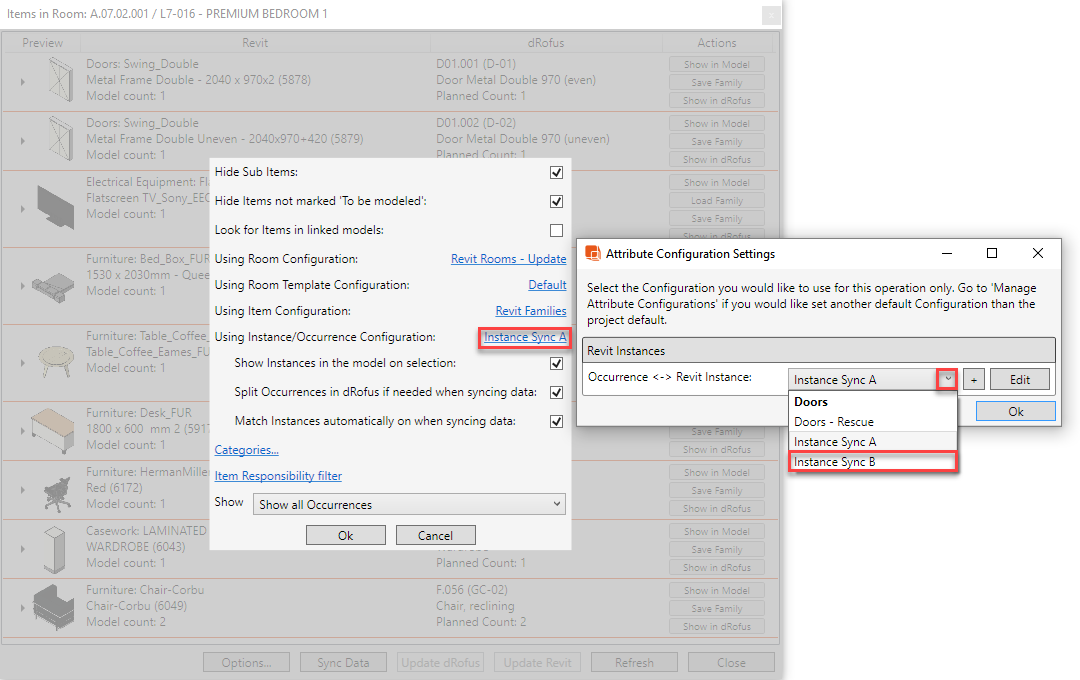

最初は "デフォルト構成 (Is default configuration)" としてチェックされた構成がアクティブ構成となります。別の構成に変更するには “オプション” を選択し “インスタンス/オカレンス構成の使用” の隣に表示されている構成をクリックし、別のアクティブな構成を選択します (以下のハイライトを参照ください):

もし、ファミリインスタンスとアイテムオカレンス間のデータを同期するユーザーが、dRofus内のオカレンスデータを変更する権限を持っていない場合、Revit内のファミリインスタンスパラメータのみが更新され、dRofus内のアイテムオカレンスの属性は更新さ れません。

dRofusアイテムタイプ属性とRevitファミリタイプパラメータは、インスタンス/オカレンス構成でも利用できるため、インスタンス/オカレンス構成を使用して、dRofusアイテムタイプ属性 (“アイテム名” ”アイテム番号” “BIM ID”など) の値をRevitファミリのインスタンスパラメータに押し込むことも可能です。 また、同様にRevitファミリタイプのパラメータ(“タイプ名)、”タイプマーク”など) の値をdRofusのアイテムオカレンス属性に押し込むことができます。

Revitのドアおよび窓ファミリインスタンスの “From” および/または “To” パラメータの値は、インスタンス/オカレンス構成を使用する場合、dRofusのアイテムオカレンス属性に押し込むことも可能です。

dRofusパネルでファミリインスタンスデータとアイテムオカレンスデータを1つずつ同期する詳細について
