Revit ファミリインスタンスから計画されたオカレンスへ

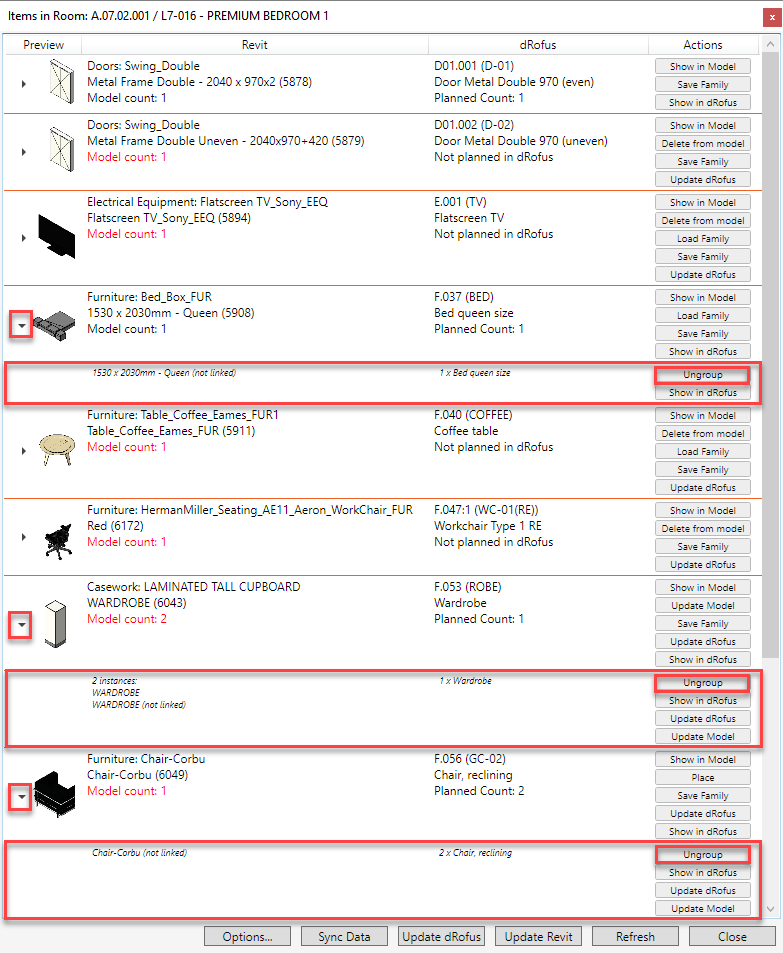

部屋内のアイテムウィンドウの小さな三角形 (ハイライト表示) をクリックすると (1つのファミリタイプ/アイテムを表す) 行を展開し、その特定のタイプのファミリインスタンス/アイテムがモデル内に配置されているか、またはdRofusで計画されているかをすべて表示することができます。アイテムは、リンク／一致／不一致のいずれかを選択することができます。 アイテムがリンク/マッチング (一致)されている場合、モデルに配置されたインスタンスとdRofusで計画されたオカレンスが同じ行に配置されます。グループ化された行の中で “グループの解除” ボタンを選択することで、一致/非一致のインスタンスのグループ化を解除することが可能です。これにより、これらの個々のアイテムは同期され、数量の不一致は、配置されたファミリインスタンスまたは計画されたアイテムのオカレンス量のいずれかを修正することによって修正することができます:

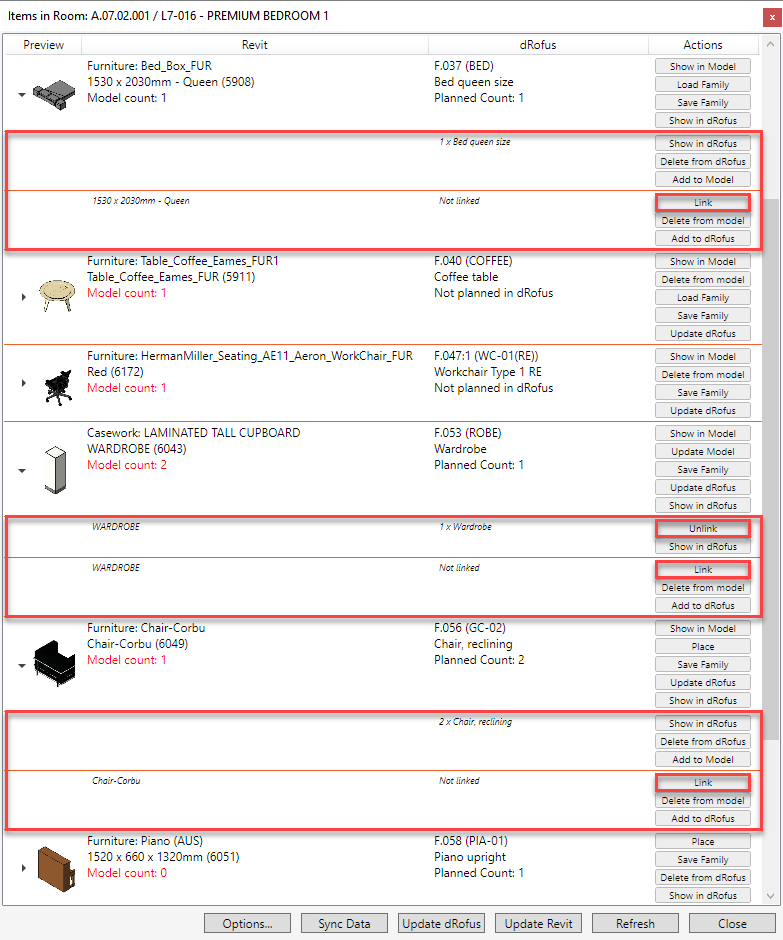

もしファミリインスタンスがアイテムオカレンスと一緒に表示されていない場合は、行内の “リンク” ボタンを選択し、リンクさせたいオカレンスを選択することでリンクさせることができます。つまり、特定のファミリインスタンスと特定のアイテムオカレンスをマッチングさせることができます。

また、グループ化された行の中で “リンク解除” ボタンを選択することで、一致したインスタンスのリンクを解除することが可能です。これは (例えば) ファミリインスタンスを別のアイテムオカレンスにリンクさせたり、それらを再グループ化したりする場合に特に便利です。
