Introduction au panneau dRofus des occurences de famille

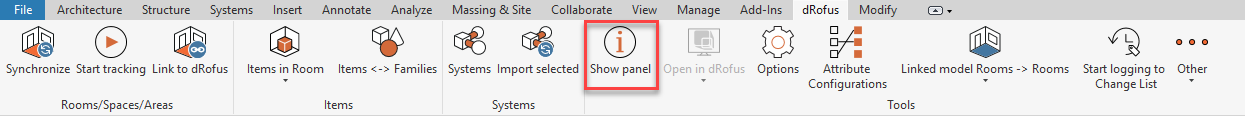

Dans le ruban dRofus, sélectionnez le bouton "Afficher le panneau" pour activer le panneau dRofus :
![](../../__attachments/2313224508/image2018-9-18_10-36-18.png%3Fversion=1&modificationDate=1537496172100&cacheVersion=1&api=v2?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

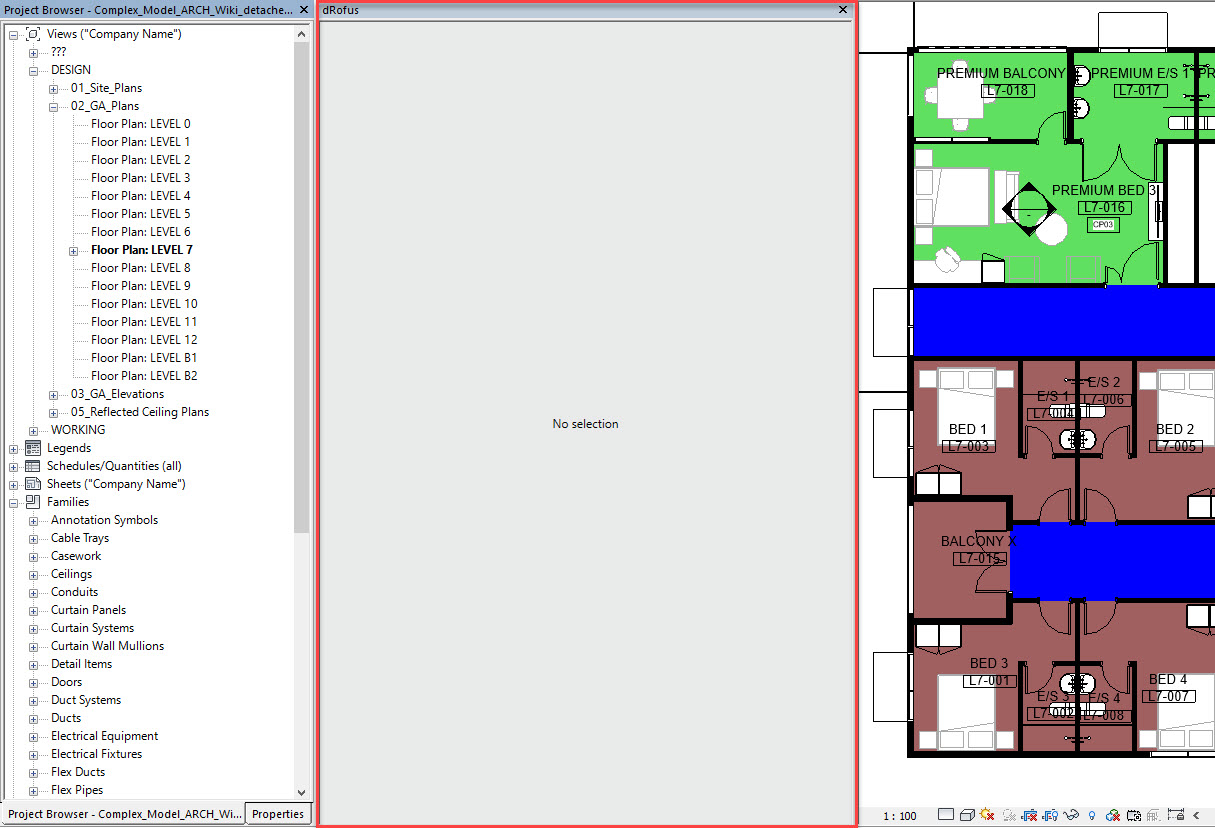

Un panneau dRofus mobile / dockable apparaîtra alors comme suit :
![](../../__attachments/2313224508/2018-09-17_13-51-23.jpg%3Fversion=1&modificationDate=1537496172018&cacheVersion=1&api=v2?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

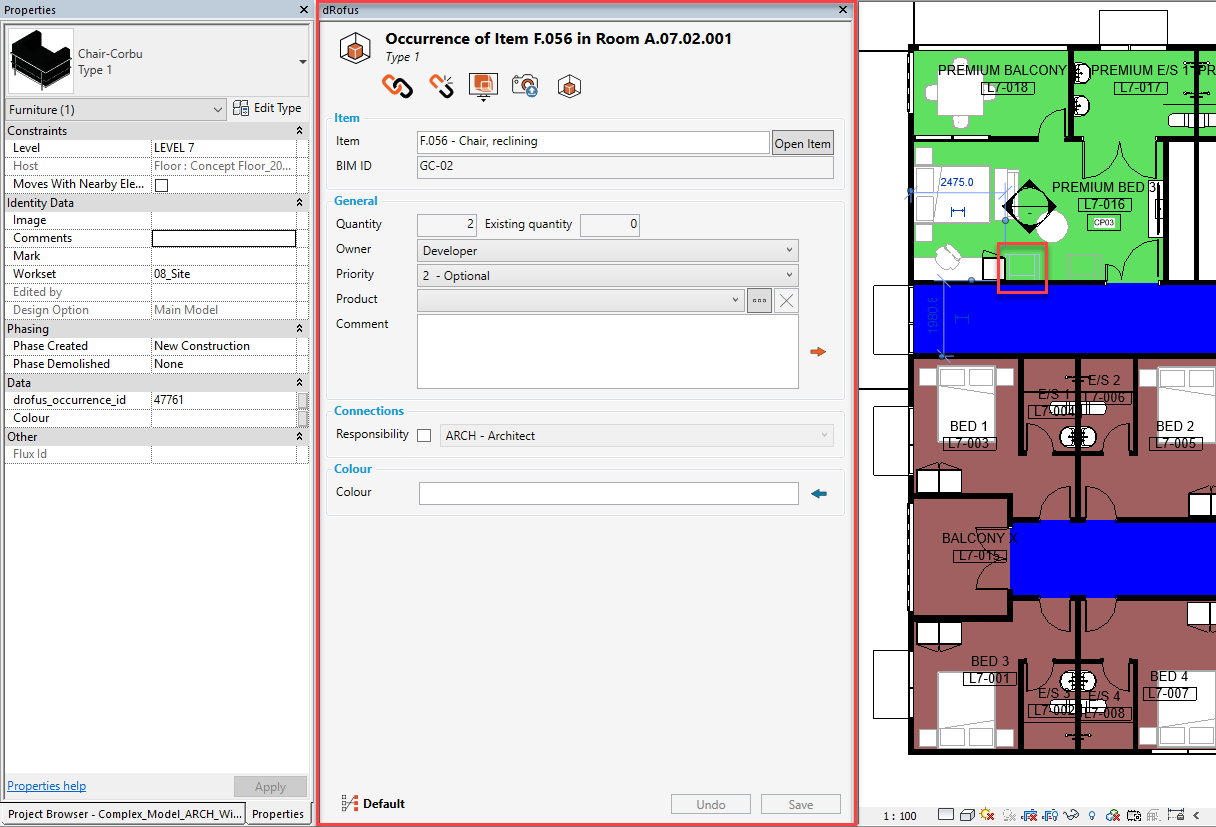

Sélectionnez une instance de famille Revit (dont le type de famille a déjà été lié à un type d’item dRofus correspondant + dont l'instance a déjà été liée à une occurrence d’item dRofus correspondante), et le panneau dRofus affichera alors tous les attributs d'instance de l'occurrence d’item dRofus comme suit :
![](../../__attachments/2313224508/image2018-9-17_14-59-19.png%3Fversion=2&modificationDate=1620938787678&cacheVersion=1&api=v2?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
En fonction de la configuration active / par défaut Occurrence <-> Instance Revit, vous remarquerez que des flèches peuvent apparaître à côté de certains attributs de l'Instance.

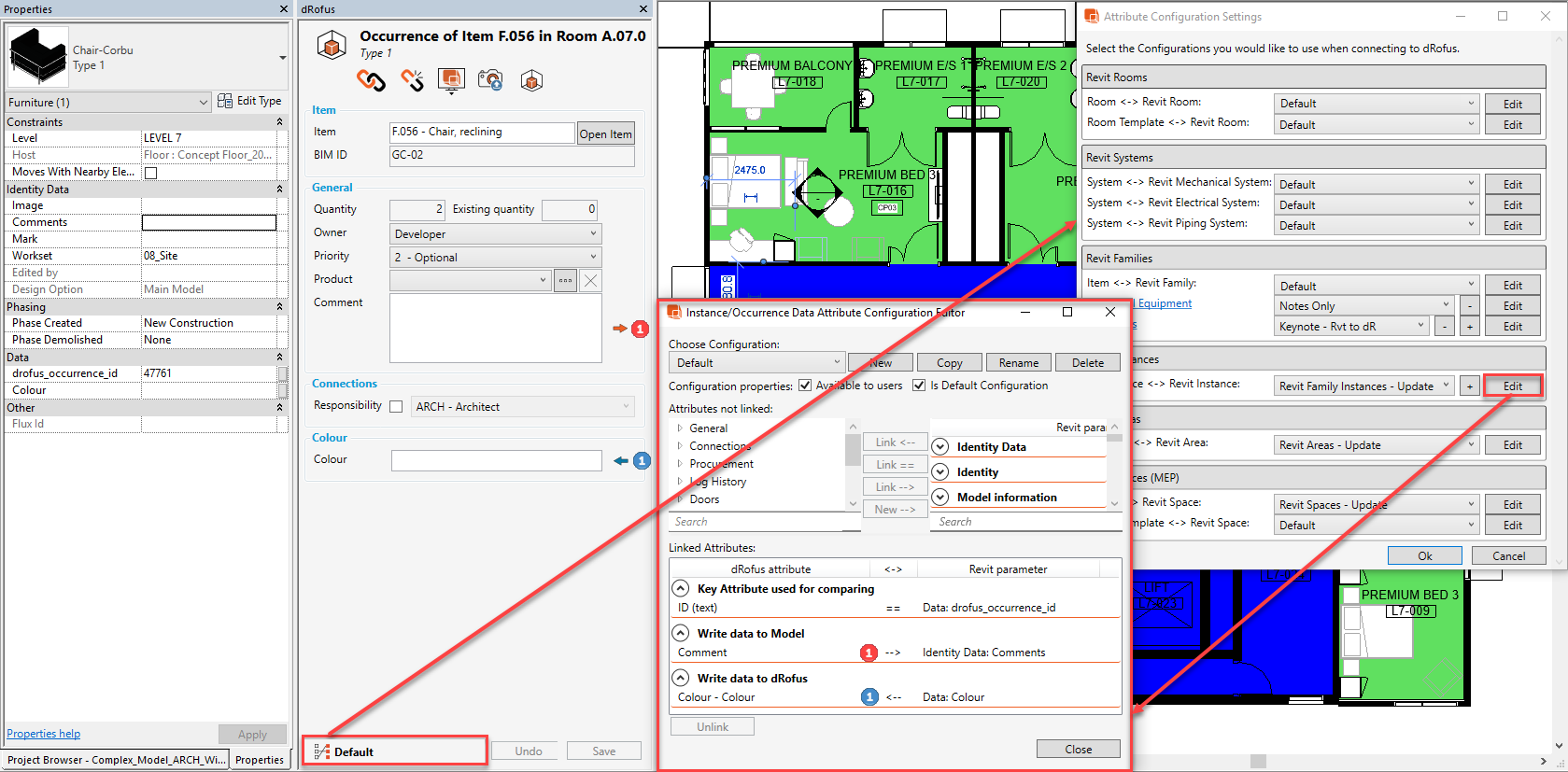

Dans cet exemple, une Configuration appelée "Instances de la famille Revit - Mise à jour" a été applicable. Si vous cliquez sur cette configuration, puis (dans le dialogue Paramètres de configuration des attributs, cliquez sur "Modifier" contre la configuration Occurrence <-> Instance Revit appelée "Instances de famille Revit - Mise à jour", vous remarquerez (dans le dialogue Editeur de configuration des attributs de données d'Instance/Occurrence) que :
L'attribut Item Occurrence (1) de dRofus a été mappé de manière à ce que ses valeurs soient poussées dans le paramètre Instance de Famille Revit, d'où la flèche dans le panneau dRofus qui est de couleur orange et pointe vers la droite.
L'attribut Item Occurrence (1) de dRofus a été mappé de manière à ce que ses valeurs soient tirées du paramètre Instance de Famille Revit, ce qui explique que la flèche dans le panneau dRofus soit bleue et pointe vers la gauche.
![](../../__attachments/2313224508/image2018-9-17_15-9-50.png%3Fversion=2&modificationDate=1620939018124&cacheVersion=1&api=v2?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
Info

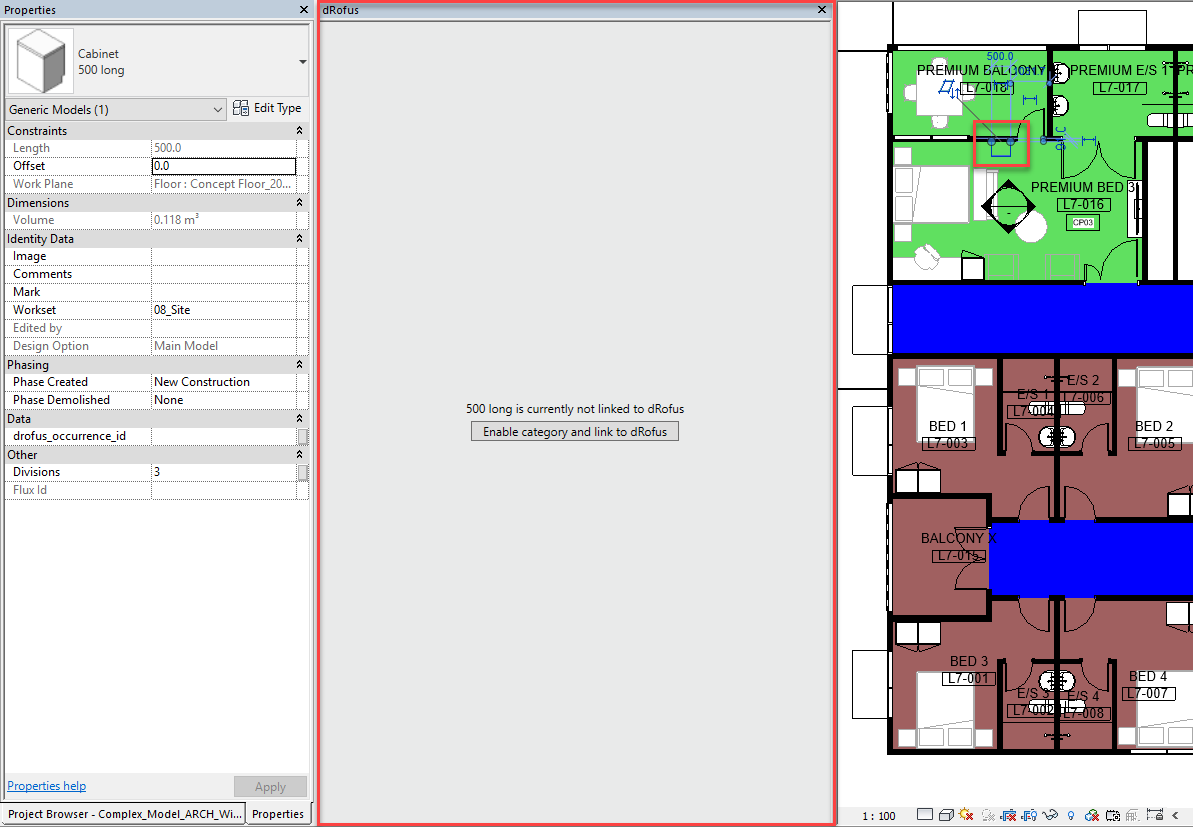

Si (d'autre part) vous sélectionnez une Instance de Famille Revit (dont le Type de Famille n'a pas encore été lié à un Type d’item dRofus correspondant), le Panneau dRofus affichera alors le message suivant et vous pourrez activer la catégorie et le lien vers dRofus à partir d'ici comme suit :
![](../../__attachments/2313224508/image2018-9-17_15-26-49.png%3Fversion=1&modificationDate=1537496172085&cacheVersion=1&api=v2?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

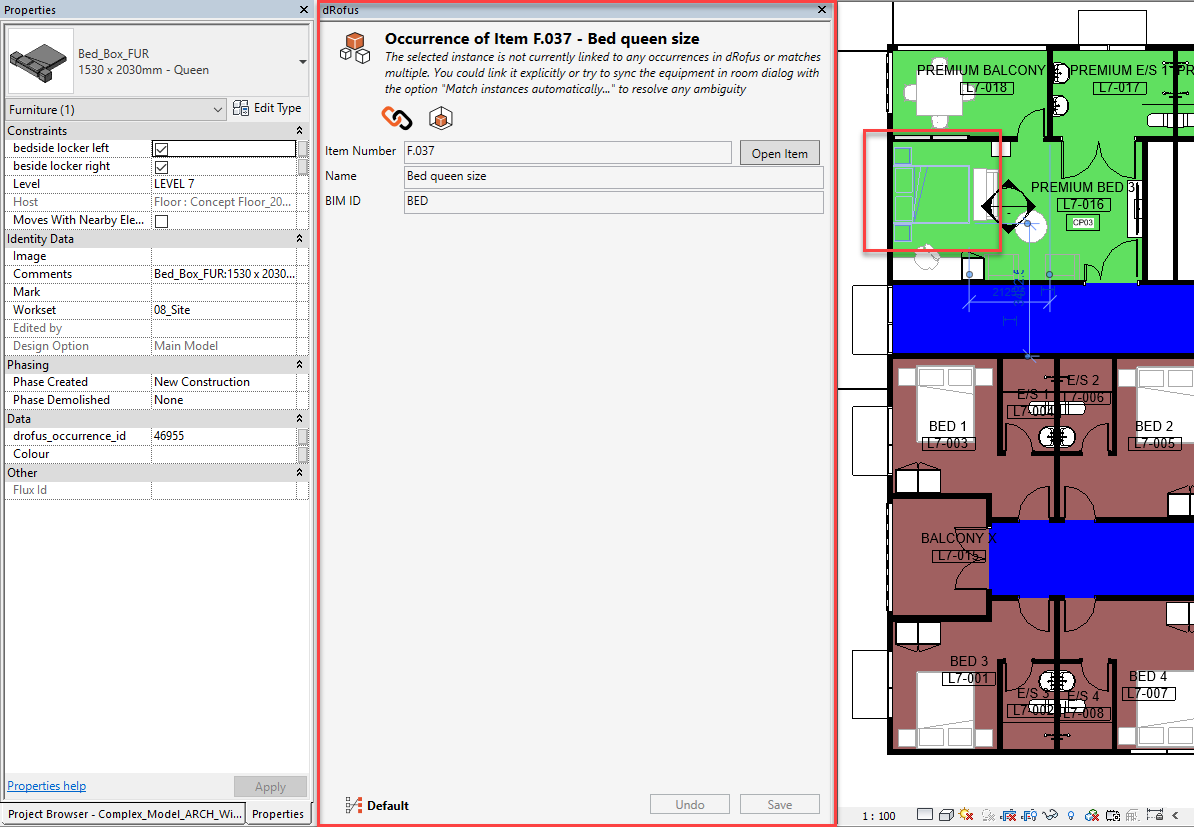

De même, si vous sélectionnez une Instance de Famille Revit (dont le Type de Famille a déjà été lié à un Type d’item dRofus correspondant, mais l'Instance même n'a pas encore été liée à une Occurrence d’item dRofus correspondante), le Panneau dRofus n'affichera alors que certains des attributs de base de l’item dRofus, avec l'option Ouvrir l’item comme suit :
![](../../__attachments/2313224508/image2018-9-17_15-30-36.png%3Fversion=2&modificationDate=1620939095001&cacheVersion=1&api=v2?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)

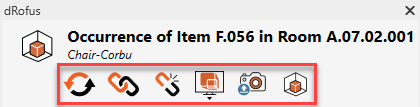

Pour plus d'informations sur les icônes suivantes dans le dRofus Panel pour les instances de famille, reportez-vous à : Icônes d'action du dRofus Panel pour les instances de famille:
![](../../__attachments/2313224508/image2019-9-11_11-3-55.png%3Fversion=1&modificationDate=1568171038881&cacheVersion=1&api=v2?inst-v=0afdfd47-3bc6-4c62-adaf-adf72ef5899e)
Pour plus d'informations sur l'échange de données entre les Occurrences d’items dRofus et les Instances de famille Revit, reportez-vous à : Instances de famille du panneau dRofus - Mise à jour des données.
