Introduction au panneau dRofus Type de famille

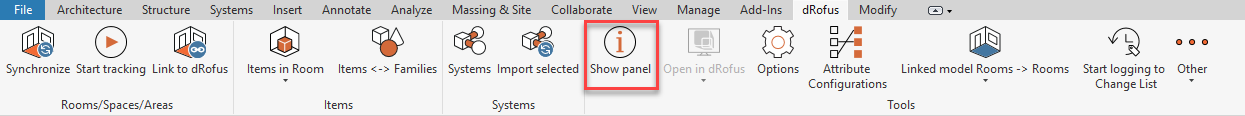

Dans le ruban dRofus, sélectionnez le bouton "Afficher le panneau" pour activer le panneau dRofus :

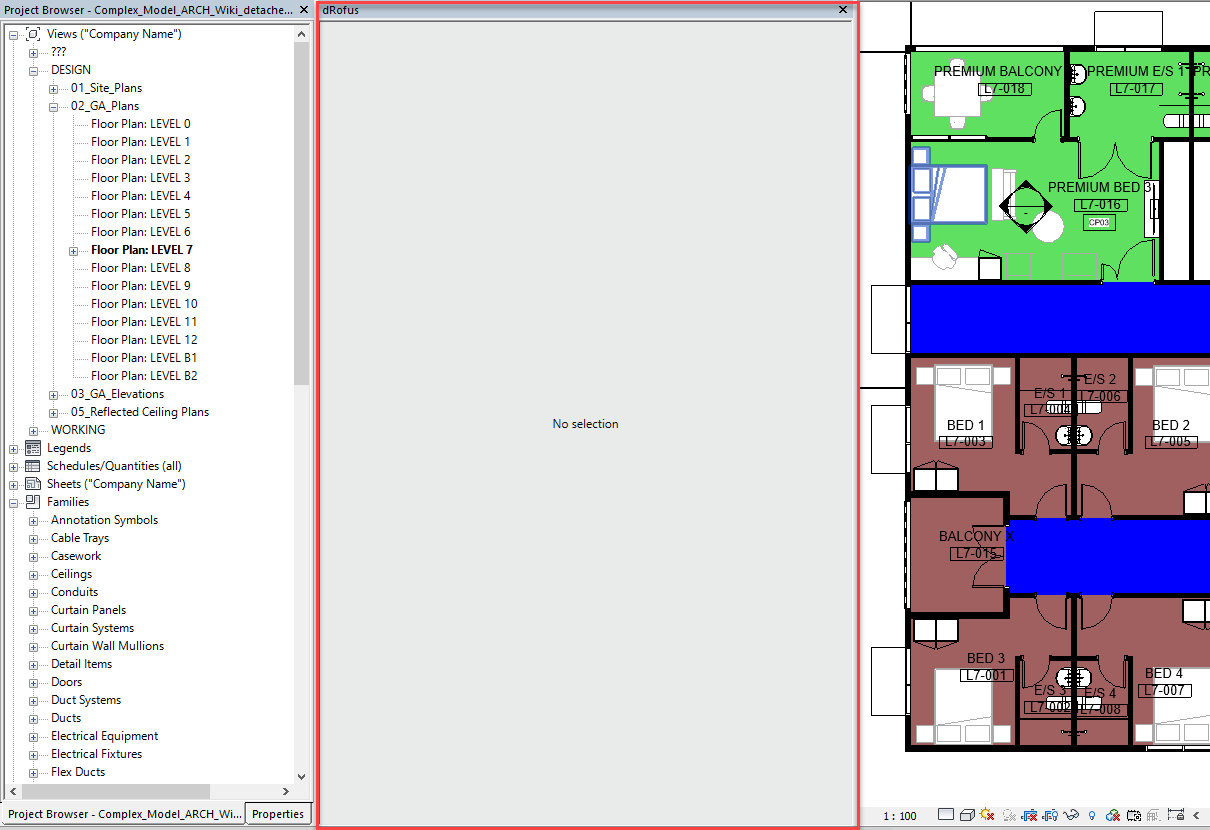

Un panneau dRofus mobile / dockable apparaîtra alors comme suit :

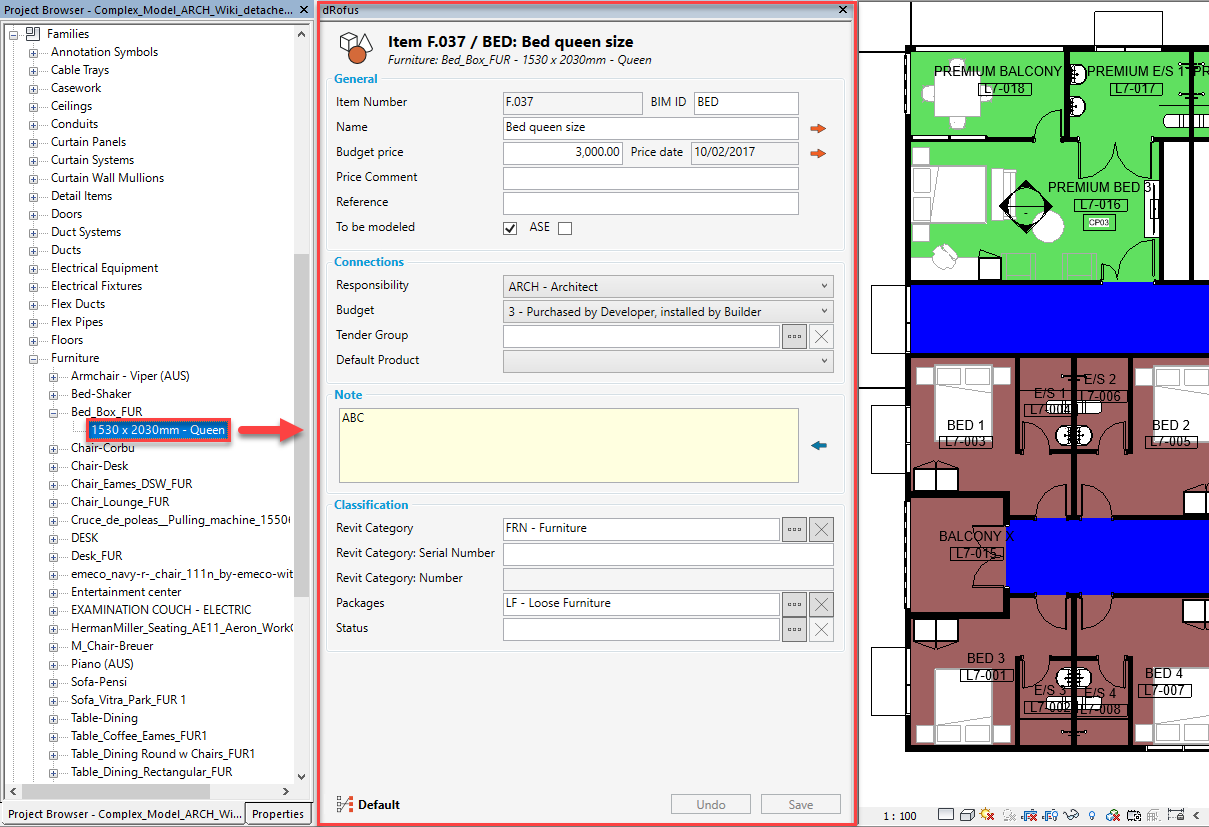

Dans le navigateur du projet, sélectionnez un type de famille Revit (qui a déjà été lié à un type d’item dRofus correspondant), et le panneau dRofus affichera alors tous les attributs de base de l’item dRofus comme suit :



Selon la configuration Item <-> Revit Family qui est active, vous remarquerez qu'il peut y avoir des flèches à droite de certains attributs Core de l'item.

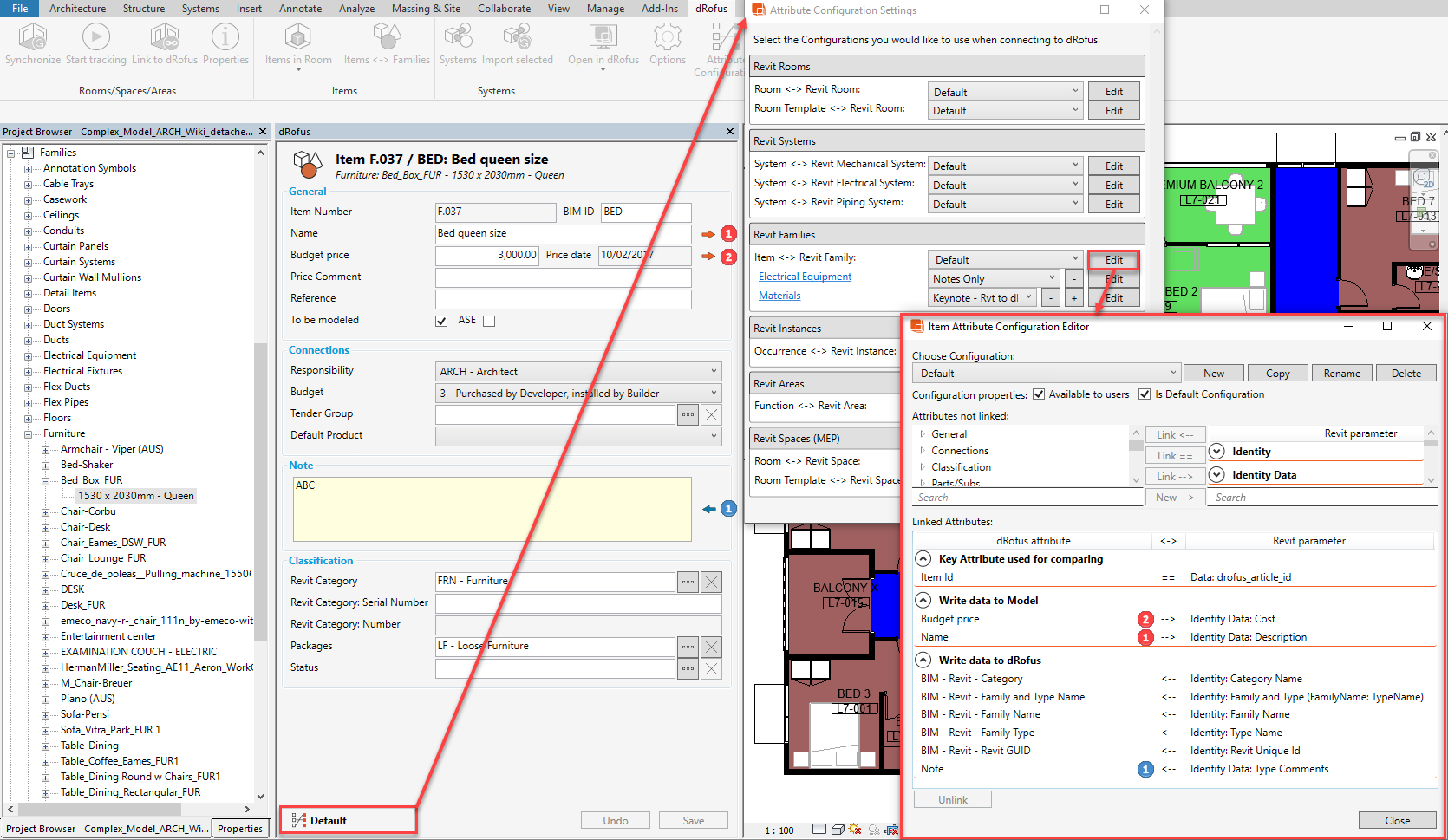

Dans cet exemple, une configuration appelée "Revit Families - Update" a été appliquée. Si vous cliquez sur cette configuration, puis (dans le dialogue Paramètres de configuration des attributs, cliquez sur "Modifier" contre la configuration de l’item <-> Famille Revit appelée "Revit Families - Update", vous remarquerez (dans le dialogue Editeur de configuration des attributs de l’item) que :

  • Les attributs Item Core (1) et (2) de dRofus ont été mappés de façon à ce que leurs valeurs soient poussées dans les paramètres du type de famille Revit, les flèches dans le panneau dRofus sont donc de couleur orange et pointent vers la droite.

  • L'attribut Item Core (1) de dRofus a été mappé de façon à ce que ses valeurs soient tirées des paramètres du type de famille Revit, d'où les flèches dans le panneau dRofus sont de couleur bleue et pointent vers la gauche.




Info

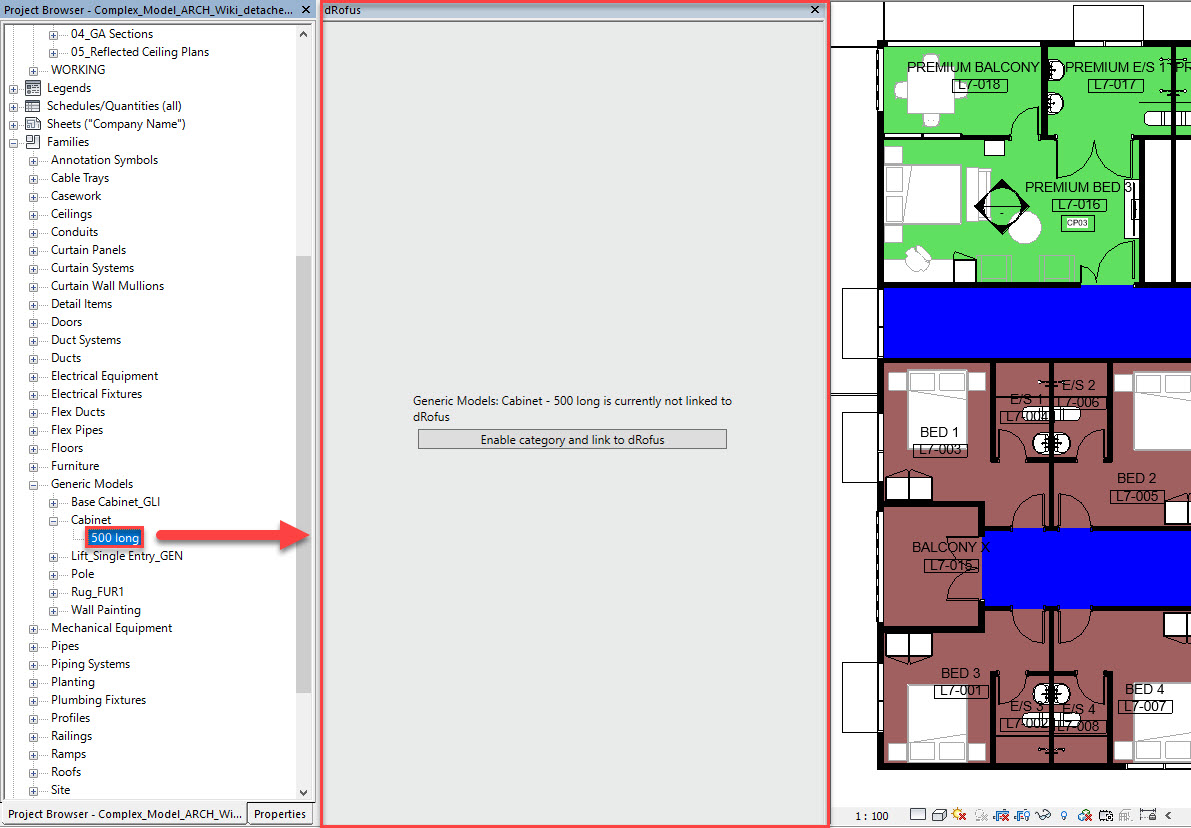

Si (d'autre part) dans le navigateur de famille, vous sélectionnez un type de famille Revit qui n'a pas encore été lié à un type d’item dRofus correspondant, le panneau dRofus affichera alors le message suivant et vous pourrez activer la catégorie et le lien vers dRofus à partir d'ici comme suit :



Pour plus d'informations sur l'échange de données entre les types d’items dRofus et les types de familles Revit, reportez-vous à : Mise à jour des données des types de familles de panneaux dRofus.
