Les familles imbriquées et les sous-items

Les familles imbriquées peuvent être planifiées dans le projet Revit, et être affichées dans le panneau "Items dans la pièce", "Items par étage / maquette" ou "Items par étage / maquette (espaces)" s'ils ont été désignés comme " Partagé "dans l'éditeur de famille.

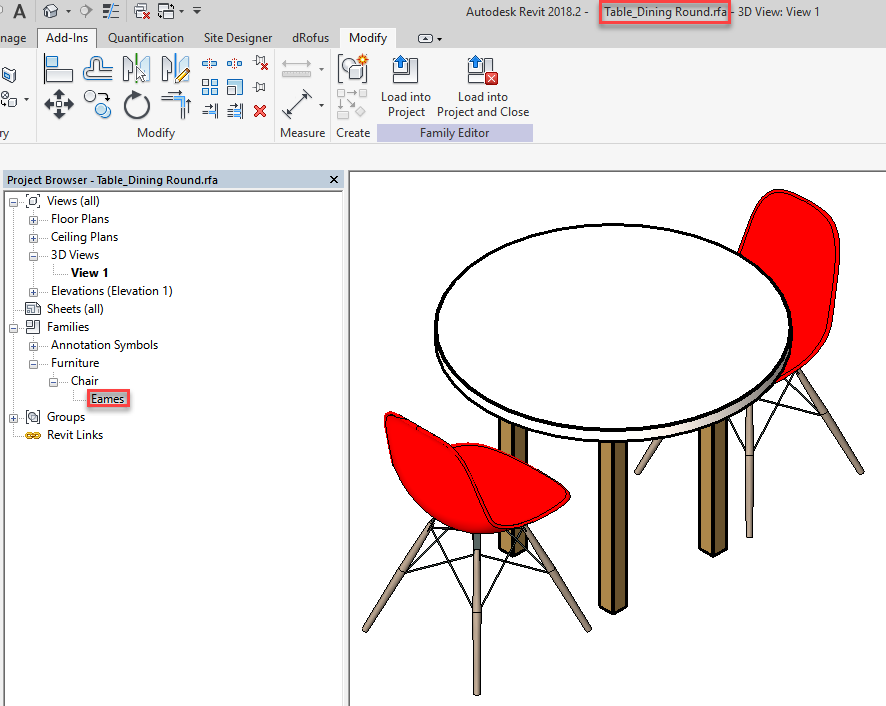

Ces 2 types de familles de chaises sont imbriquées dans un type de famille:

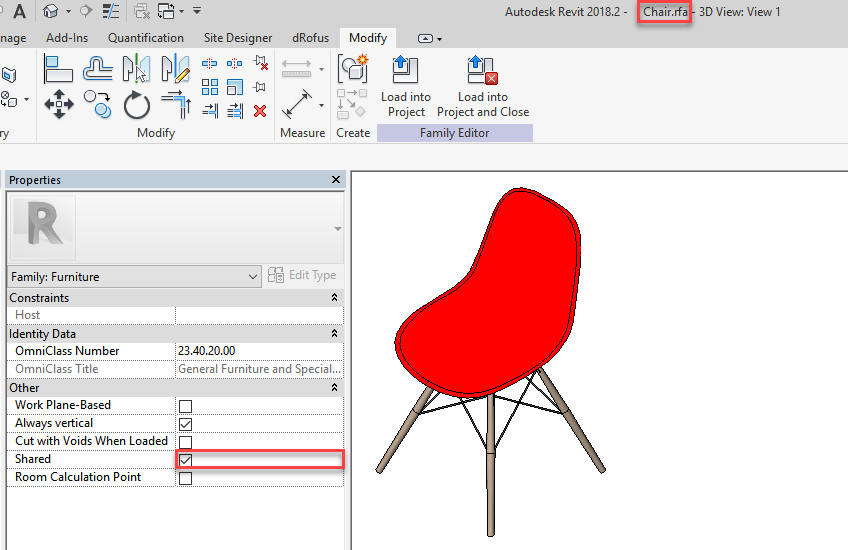

Dans l'éditeur des propriétés de la famille de la chaise, "Partagé" a été coché:

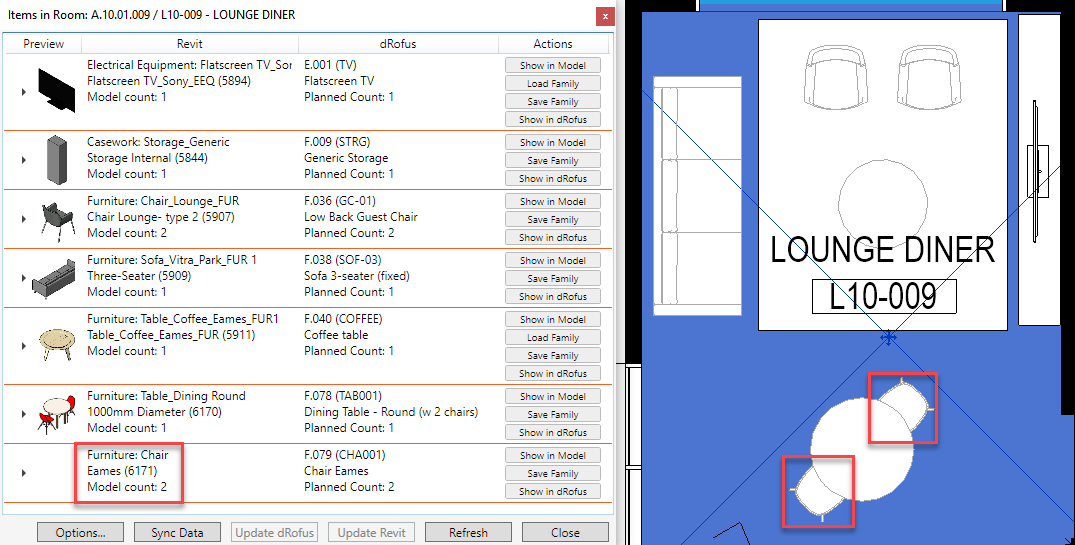

La famille imbriquée Chaise est également affichée dans la fenêtre "Items dans pièce":

Si les types de familles imbriquées ne sont pas cochées comme "partagées" (et en même temps les items correspondants sont "planifiés" dans dRofus) - le rapport d'incohérence " items dans pièce" n'affichera pas  "Model count = x" dans la colonne Revit.

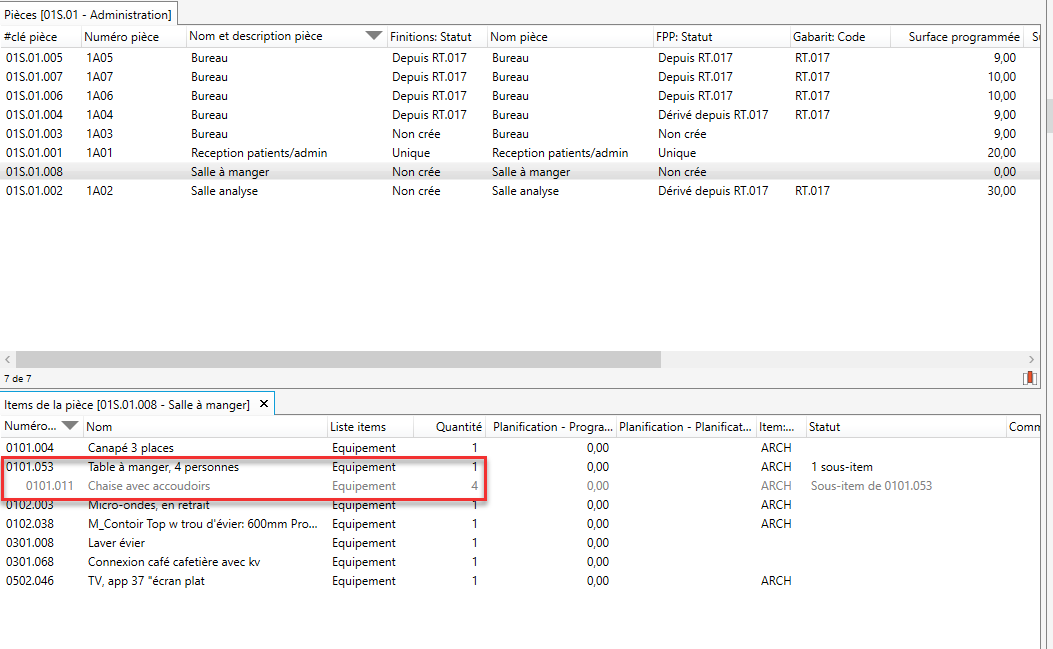

Si vous avez affecté des sous-items dans dRofus:

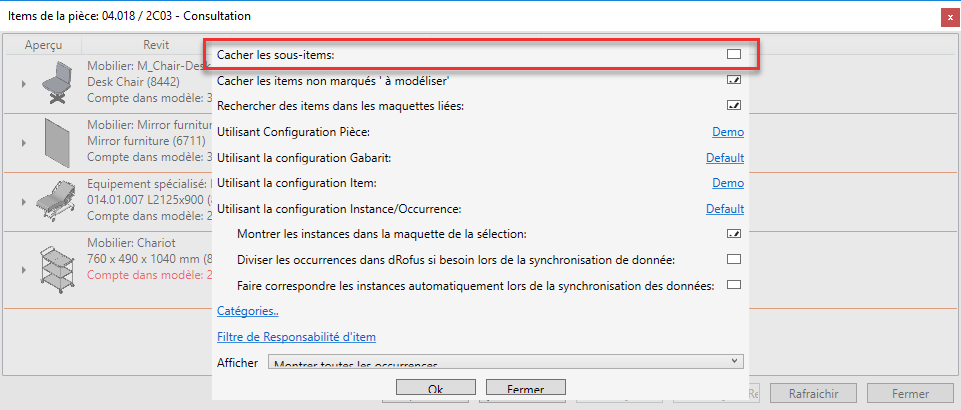

Si vous souhaitez les valider par rapport à leurs types de familles correspondants (qu'ils soient indépendants ou imbriqués) dans Revit, vous devez vous assurer que la case à côté de "Cacher les sous-items" dans "Options" n'est pas cochée. Cela permettra aux sous-items d'être affichés dans le rapport d'incohérence:

Automatiser la relation de sous-item à partir de familles imbriquées

Une fois que les items et les familles sont liés et que les familles imbriquées sont liées aux items, le processus de création de sous items basés sur les familles imbriquées peut être automatisé. Ouvrez la fenêtre Items vers Familles et sélectionnez la famille principale qui inclut des familles imbriquées et sélectionnez Sync.

Cochez ensuite la case à côté de Synchroniser les familles imbriquées avec les sous-items, ce qui permettra de construire la relation de sous-item sur la base des familles imbriquées et de la quantité de familles imbriquées dans ce type de famille.
